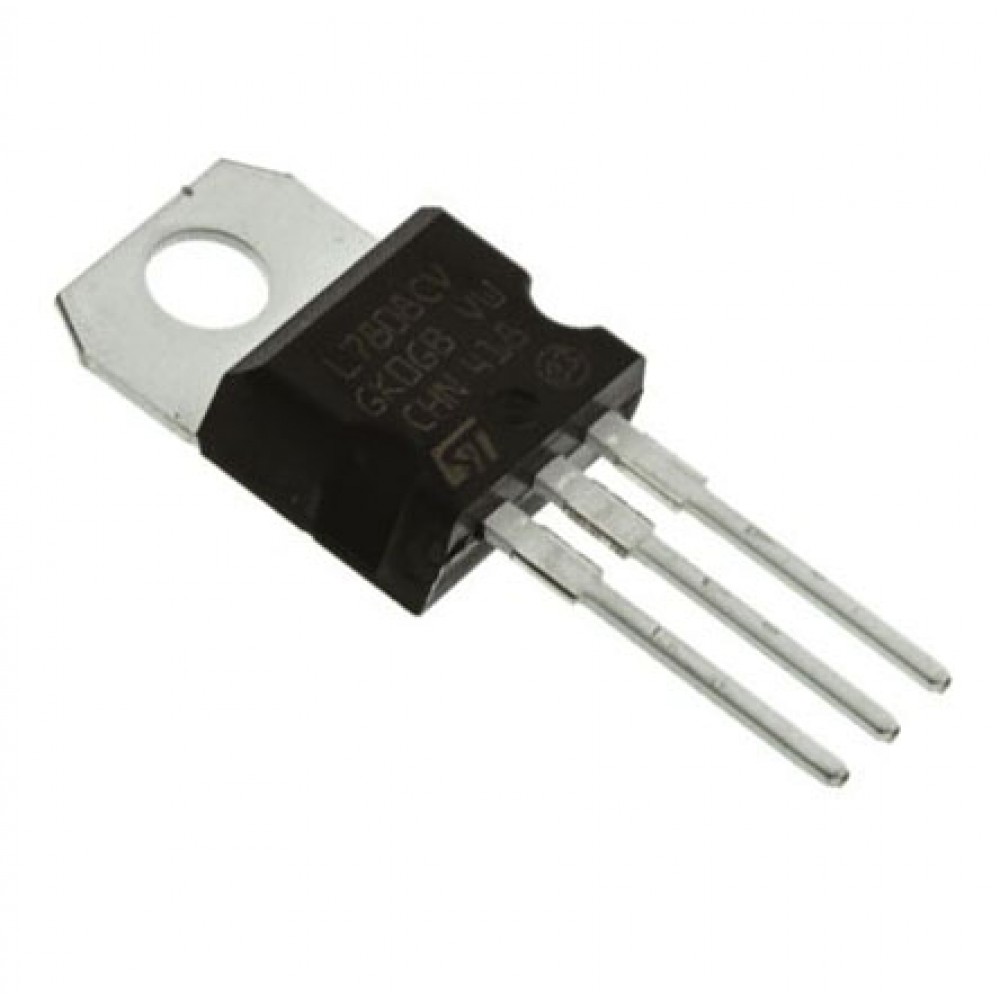

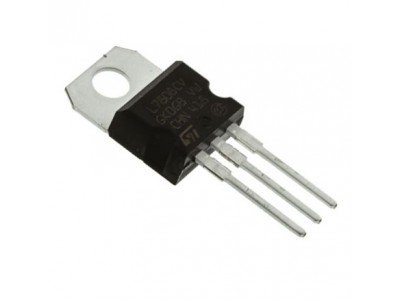

L7808CV || лінійний стабілізатор TO220

Стабілізатор напруги L7808CV TO220
Документація L7808CV pdf   8В х 1.5А

Опис

  L7808CV — це триконтактний позитивний стабілізатор напруги з фіксованим виходом 8 В. Він розроблений для забезпечення локальної стабілізації напруги в електронних пристроях, підтримує струм до 1,5 А і має вбудовані функції захисту, включаючи захист від перевантаження, короткого замикання і перегріву. Ідеально підходить для використання у джерелах живлення, регуляторах напруги на платах та інших додатках.

Основні характеристики

• Вихідна напруга: 8 В
• Максимальний вихідний струм: 1,5 А
• Вбудований тепловий захист
• Захист від короткого замикання
• Захист робочої області транзистора (SOA)
• Корпуси: TO-220, TO-220FP, D²PAK, TO-3
• Робочий температурний діапазон: -55 °C до +150 °C

Специфікації

Інструкція

1. Підключення: Підключіть вхідний конденсатор 0.33 мкФ до входу (IN) і вихідний конденсатор 0.1 мкФ до виходу (OUT) для покращення стабільності.
2. Монтаж: Підключіть контакти IN, GND і OUT до відповідних джерел живлення та навантаження.
3. Охолодження: Забезпечте достатнє тепловідведення за допомогою радіатора.
4. Перевірка: Переконайтесь у стабільній роботі при вхідній напрузі в межах 10.5–25 В.
