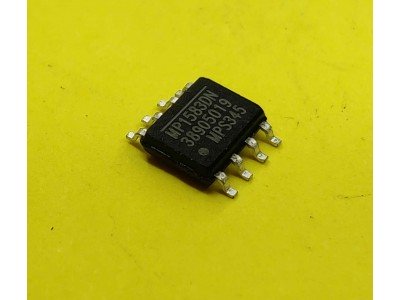

MP1583ВN || DC-DC перетворювач SOP-8

Опис

   MP1583 - високоефективний понижуючий DC-DC перетворювач із вбудованим MOSFET-транзистором. Мікросхема забезпечує постійний вихідний струм до 3 А при широкому діапазоні вхідних напруг (від 4.75 В до 23 В), підтримуючи високу ефективність до 95%. Завдяки методу управління струмом MP1583 забезпечує швидку реакцію на транзитні процеси та спрощує стабілізацію петлі зворотного зв'язку. Вбудований захист від перевантаження по струму, перегріву та регулювання м'якого старту знижують стрес на джерело живлення.

Основні характеристики

• Максимальний струм навантаження: 3 А.
• Діапазон вхідної напруги: 4.75 В – 23 В.
• Вихідна напруга: регулюється від 1.22 В до 21 В.
• Частота перемикання: 385 кГц.
• Ефективність: до 95%.
• Режим очікування: споживання 20 мкА.
• Інтегровані захисти: захист від перевантаження по струму, тепловий захист, блокування при зниженій напрузі (UVLO).
• Корпус: SOIC-8.

Специфікації

Інструкція

1. Забезпечте вхідну напругу в межах 4.75 В – 23 В.
2. Підключіть зовнішні компоненти, такі як індуктивність, конденсатори та діод, відповідно до типової схеми використання.
3. Використовуйте резистивний дільник напруги для налаштування бажаної вихідної напруги.
4. Забезпечте адекватне охолодження, з'єднавши підкладку корпусу з GND.
5. Перевірте стабільність вихідних параметрів.
