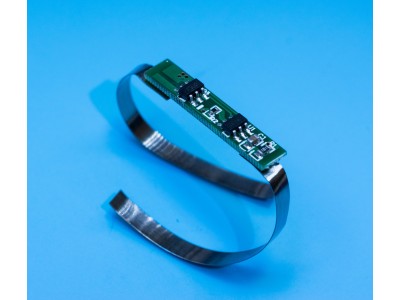

Компактна PCM плата захисту 1S для Li-ion 3.7 В, струм до 3A
Опис
Мініатюрна плата захисту PCM 1S призначена для роботи з одним літій-іонним акумулятором (3.7 В), забезпечуючи комплексний захист від основних несправностей: перезаряд, перерозряд, перевищення струму та коротке замикання. Відзначається стабільною роботою, низьким енергоспоживанням та високою надійністю.
Основні характеристики
- Тип: PCM (Protection Circuit Module)
- Призначення: для одного елемента Li-ion (1S)
- Номінальна напруга: 3.7 В
- Максимальний робочий струм: до 3 A
- Короткочасний струм: до 5–6 A
- Споживання струму в спокої: низьке
- Габарити: 18 × 3.6 мм
- Монтаж: пайка

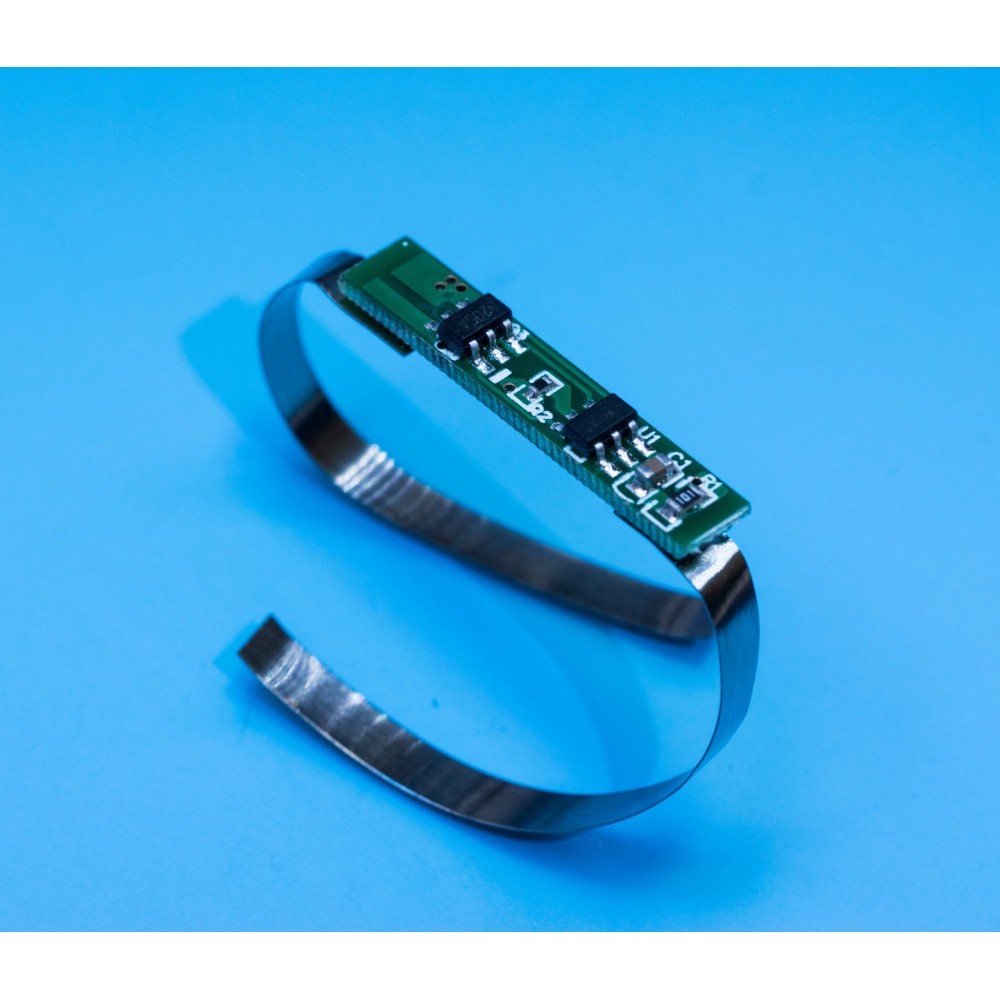

- Надійна мікросхема управління з MOSFET транзисторами
- Високоякісне виготовлення з маркуванням контактів
Специфікація
| Параметр | Значення |
|---|---|
| Тип | Плата захисту (PCM) |
| Кількість осередків | 1 (1S) |
| Номінальна напруга батареї | 3.7 В |
| Максимальний робочий струм | 3 A |
| Максимальний короткий струм | 5–6 A |
| Споживання струму | Низьке |
| Напруга відключення перезаряду | 4.25 ± 0.05 В |
| Напруга відновлення після перезаряду | 4.23 ± 0.05 В |
| Напруга відключення при розряді | 2.54 ± 0.1 В |
| Захисти | Перезаряд, перерозряд, перевищення струму, КЗ |
| Розміри | 18 × 3.6 мм |

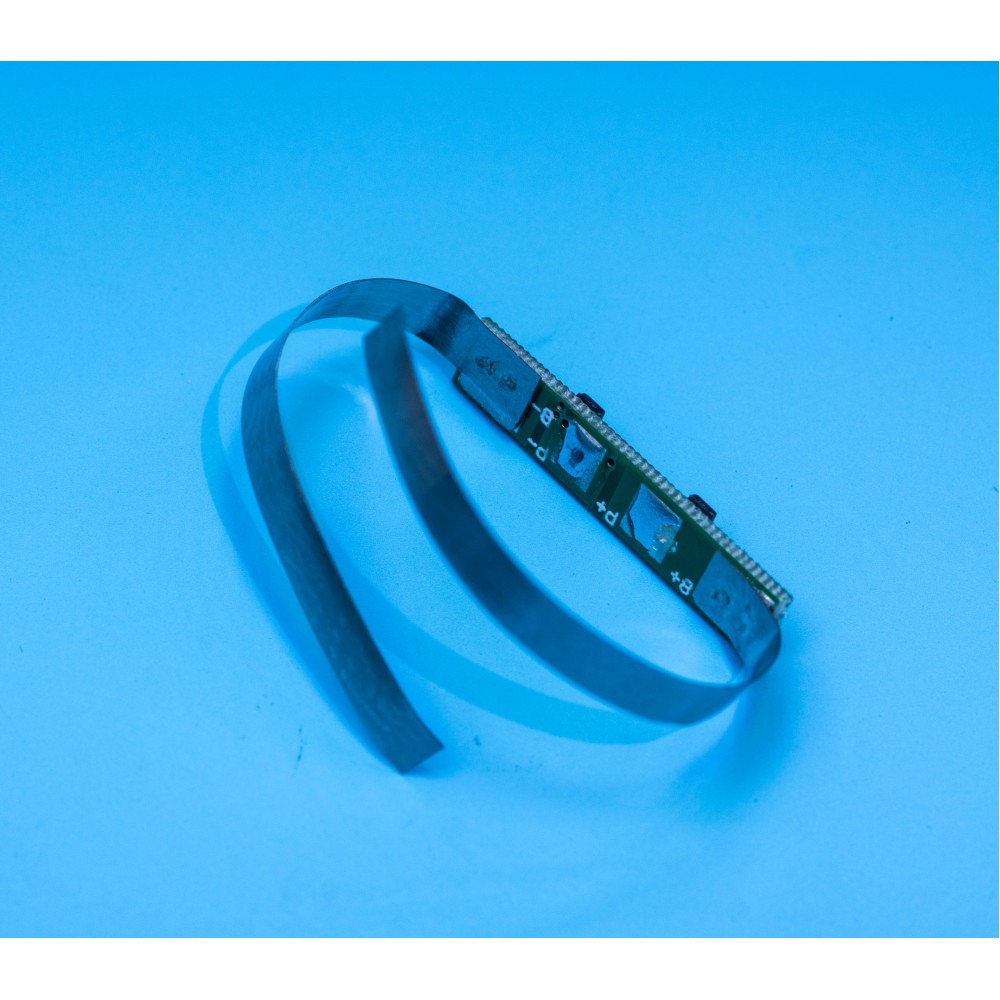

| Інтерфейси | B+, B– (до батареї), P+, P– (вихід) |
Інструкція
- B+ під’єднується до плюсового контакту акумулятора
- B– під’єднується до мінусового контакту акумулятора
- P+ — вихід живлення (плюс)
- P– — вихід живлення (мінус)
- Припаюйте контакти згідно маркування, не допускайте коротких замикань
- Не підключайте до батарей з напругою вище 4.25 В або нижче 2.5 В
