Контролер BMS 3S - 5S 100A || 3.2V LiFePO4

Опис

   BMS плата на базі мікросхеми BM3451BHDC-T28A призначена для захисту та управління акумуляторними батареями LiFePO4. Вона забезпечує функції балансування, контролю напруги та струму, а також захист від перезаряду, переразряду та короткого замикання. Плата сумісна з акумуляторами в конфігураціях 3S, 4S та 5S. Максимальний робочий струм досягає 100А, що робить цю BMS оптимальною для застосувань у системах високої потужності.

Основні характеристики

• Тип акумуляторів: LiFePO4 (3.2В).
• Конфігурація: 3S, 4S, 5S.
• Максимальний струм розряду: 100А.
• Максимальний струм заряду: 60А.
• Розмір плати: 61 x 42 мм.
• Балансування: активне, інтегроване.
• Захисти: перезаряд, переразряд, коротке замикання, перевантаження по струму.
• Температурний датчик: підтримка NTC 10KΩ (опціонально).

Специфікації

Інструкція

1. Підготовка:

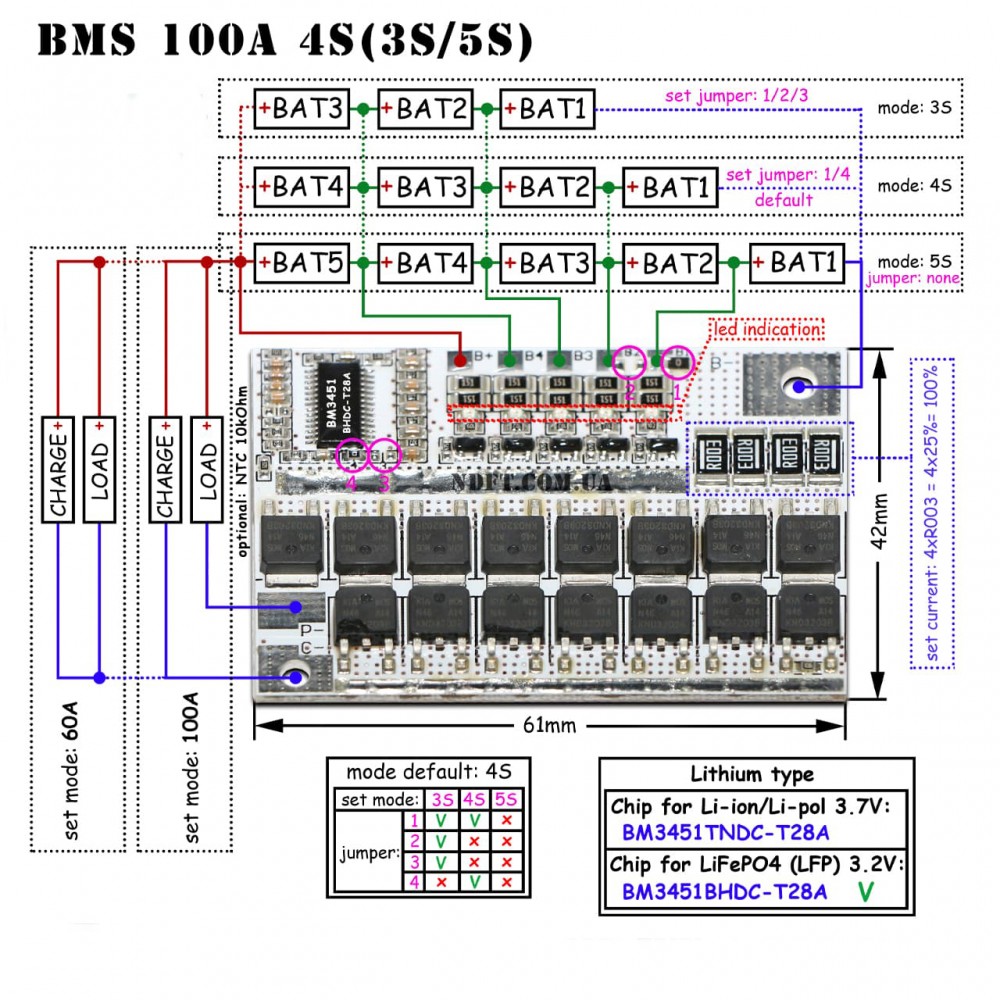

   • Виберіть кількість комірок акумулятора (3S, 4S, 5S) за допомогою джамперів.

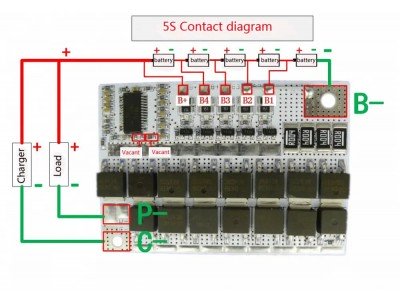

   • Підключіть акумулятор до відповідних контактів на платі: B+, B1, B2, тощо.
2. Підключення:
   • Підключіть навантаження до контактів "LOAD+".
   • Підключіть зарядний пристрій до контактів "CHARGE+".
3. Тестування:
   • Увімкніть живлення.
   • Перевірте LED-індикацію для перевірки стану плати.
4. Балансування:
   • Плата автоматично балансує напругу між елементами акумулятора.
