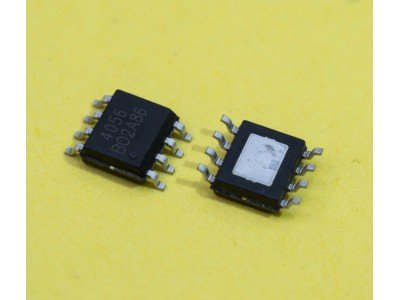

TP4056 || i-ion change SOP-8 1А
Документація tp4056 pdf

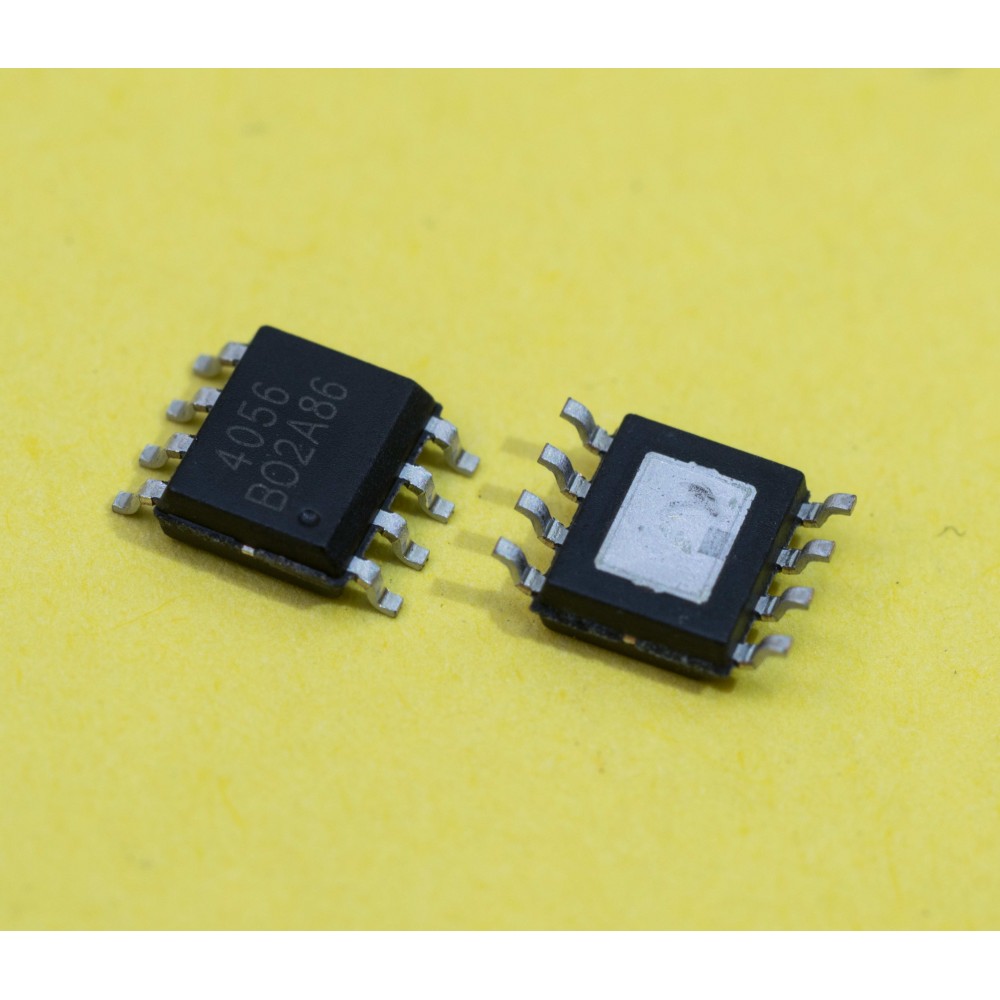

TP4056 (TC4056A) використовується в автономних лінійних зарядних пристроях для літій-іонних і літій-полімерних батарей, з регульованим струмом заряду до 1 А з тепловим захистом в корпусі SOP 8. Максимальний ток заряду - 1А, напруга заряду - 4.2В, є вхід для підключення датчика перегріву АКБ.
Контролер є повним лінійним зарядним пристроєм для однієї ячейки літій-іонної батареї. Його структура SOP і мала кількість зовнішніх компонентів роблять TP4056 ідеальним для портативних пристроїв. Крім того, TP4056 може працювати в USB-адаптерах.

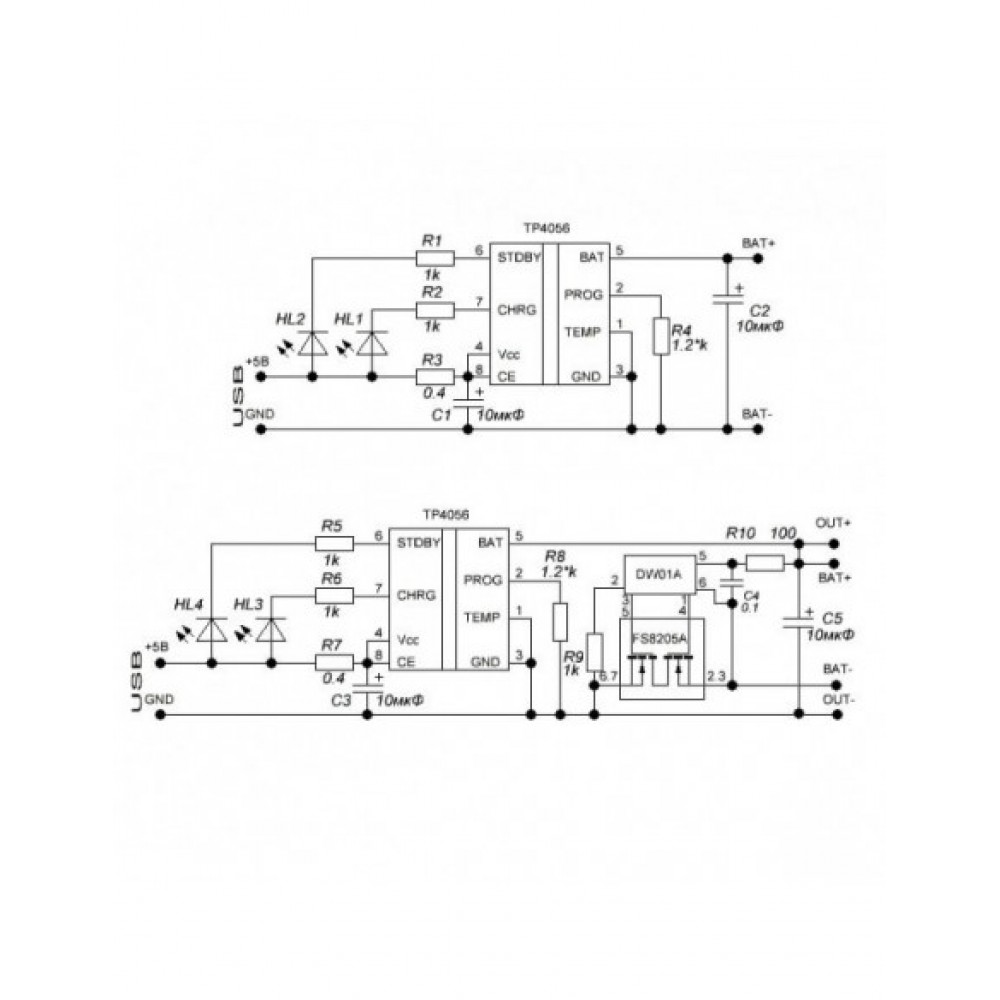

Струм заряду в схемі встановлений на 1000 мА і може регулюватися підбором струмозадаючого резистора R4, R8 згідно наступної таблиці:
| Струмозадаючі резистори R4, R8 (кОм) | Струм заряду (мА) |
| 30 | 50 |
| 20 | 70 |
| 10 | 130 |
| 5 | 250 |
| 4 | 300 |
| 3 | 400 |
| 2 | 580 |
| 1.66 | 690 |
| 1.5 | 780 |
| 1.33 | 900 |
| 1.2 | 1000 |
TP4056, контролер зарядки 1А, зарядний контролер для li-ion, мікросхема TP4056, літій-іонний контролер, TP4056 SOP-8, зарядка літієвих акумуляторів, контролер для павербанка, мікросхема для зарядних пристроїв.
контролер TP4056, зарядний контролер для li-ion акумуляторів, TP4056 SOP-8, мікросхема зарядки 1А, TP4056 для зарядних пристроїв
| Електронні компоненти | |
| Корпус | SOP-8 |
| Аналоги | |
| Тип | li-ion change |
| Напруга живлення, В min | 4.2 Вольт |
| Напруга живлення, В max | 8.0 Вольт |
| Вихідна напруга, В max | 4.2 Вольта |
| Кількість комірок заряду , шт. | 1 |
| Блоки живлення ноутбук | |
| Струм навантаження, А | 1.0 А |
