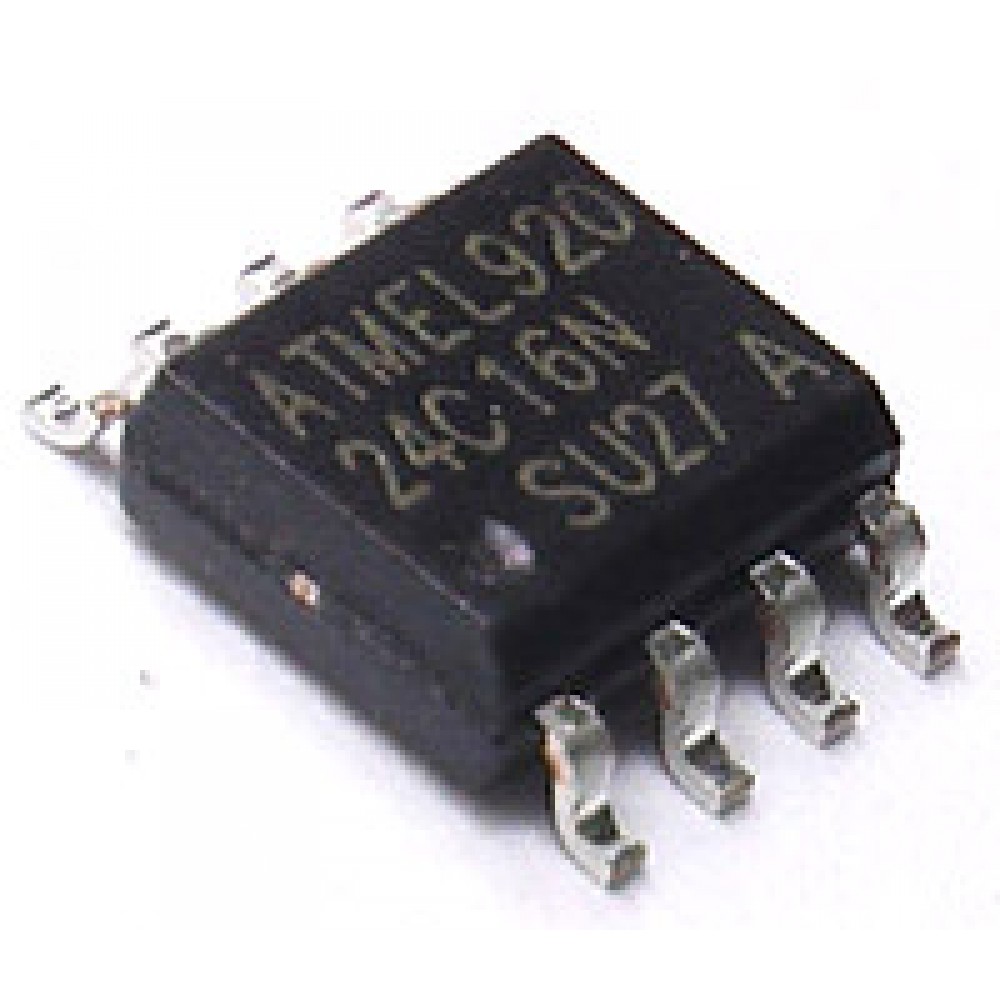

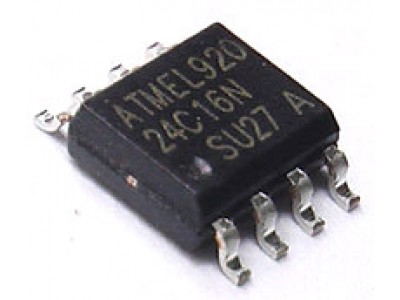

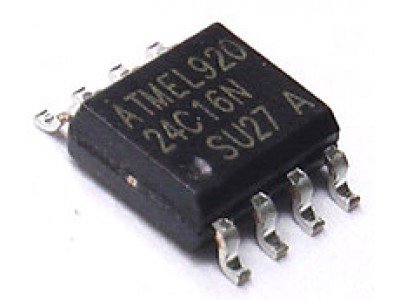

Мікросхема AT24C16N || EEPROM пам'ять SOP-8
Опис
AT24C16N - енергонезалежна серійна EEPROM пам'ять об'ємом 16 Кбіт (2048 байт), що підтримує інтерфейс I²C (Two-Wire). Використовується для зберігання налаштувань, калібрувальних даних, серійних номерів та інших постійних даних у різних електронних пристроях. Забезпечує надійну роботу при низькому енергоспоживанні та широкий температурний діапазон.
Основні характеристики
- Тип пам'яті: EEPROM
- Об'єм пам'яті: 16 Кбіт (2048 байт)
- Інтерфейс: I²C (2-провідна шина)
- Напруга живлення: 1,7-5,5 В
- Частота шини: до 400 кГц
- Кількість сторінок: 128 сторінок по 16 байт
- Час запису сторінки: 5 мс (тип.)
- Максимальна кількість циклів запису/читання: 1 000 000
- Збереження даних: не менше 100 років
- Корпус: SOP-8
- Робоча температура: -40 °C ... +85 °C
Специфікація
| Параметр | Значення |
|---|---|
| Тип мікросхеми | EEPROM |
| Об'єм пам'яті | 16 Кбіт (2048 байт) |
| Інтерфейс | I²C (Two-Wire) |
| Напруга живлення | 1,7-5,5 В |
| Швидкість передачі | до 400 кГц |
| Кількість сторінок | 128 × 16 байт |
| Час запису сторінки | 5 мс |
| Цикли запису/читання | 1 000 000 |
| Збереження даних | 100 років |
| Корпус | SOP-8 |
| Робоча температура | -40 °C ... +85 °C |
| Виробник | Microchip Technology / Atmel |
Інструкція
- Підключіть виводи SDA і SCL до відповідних ліній I²C контролера з підтягувачами до живлення через резистори 4,7 кОм.
- Виводи A0-A2 використовуються для встановлення адреси пристрою (можна з'єднати з GND або VCC).
- Вивід WP (Write Protect) використовується для блокування запису (активний високим рівнем).
- VCC підключається до джерела живлення 1,7-5,5 В, GND - до землі.
- Для зчитування або запису даних використовуйте стандартні I²C команди START, DEVICE ADDRESS, MEMORY ADDRESS, DATA і STOP.
