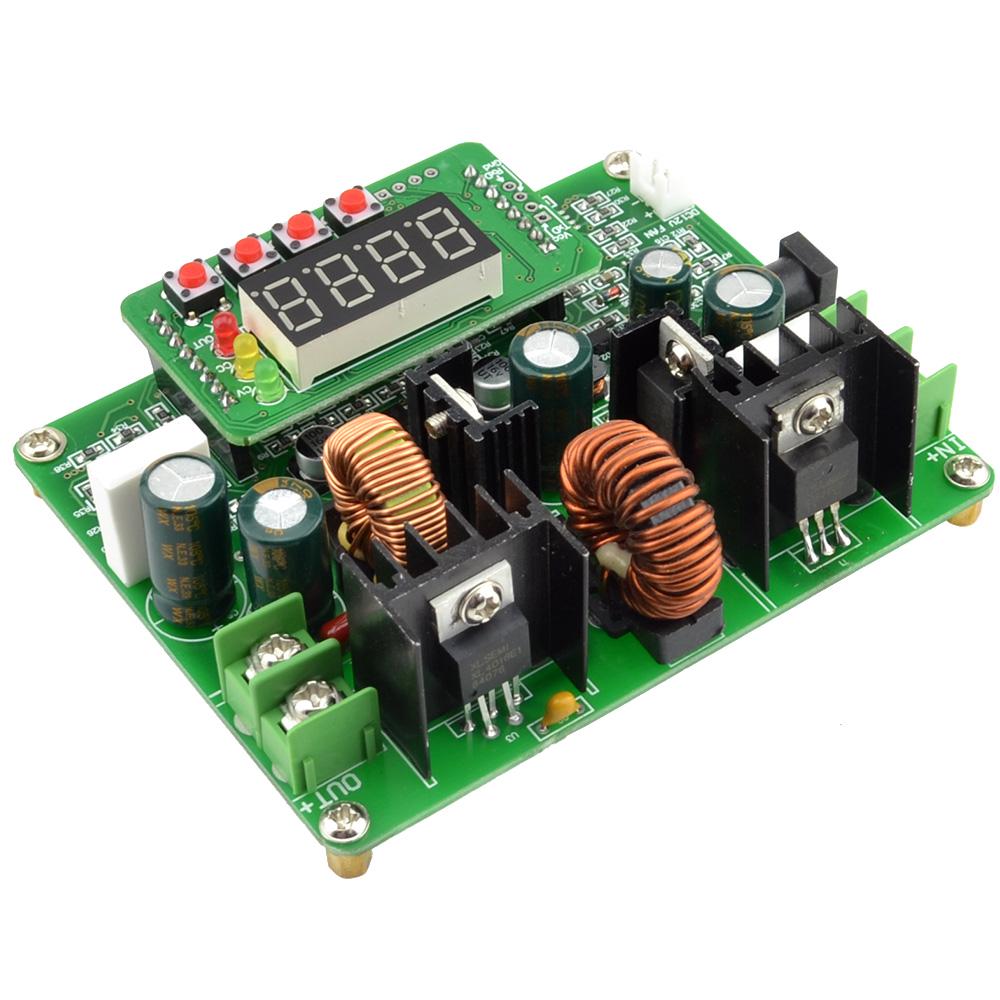

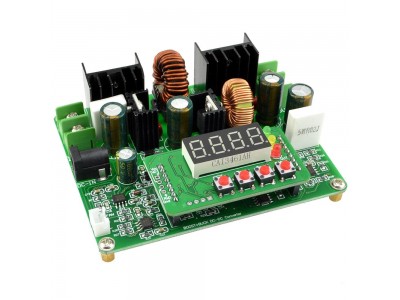

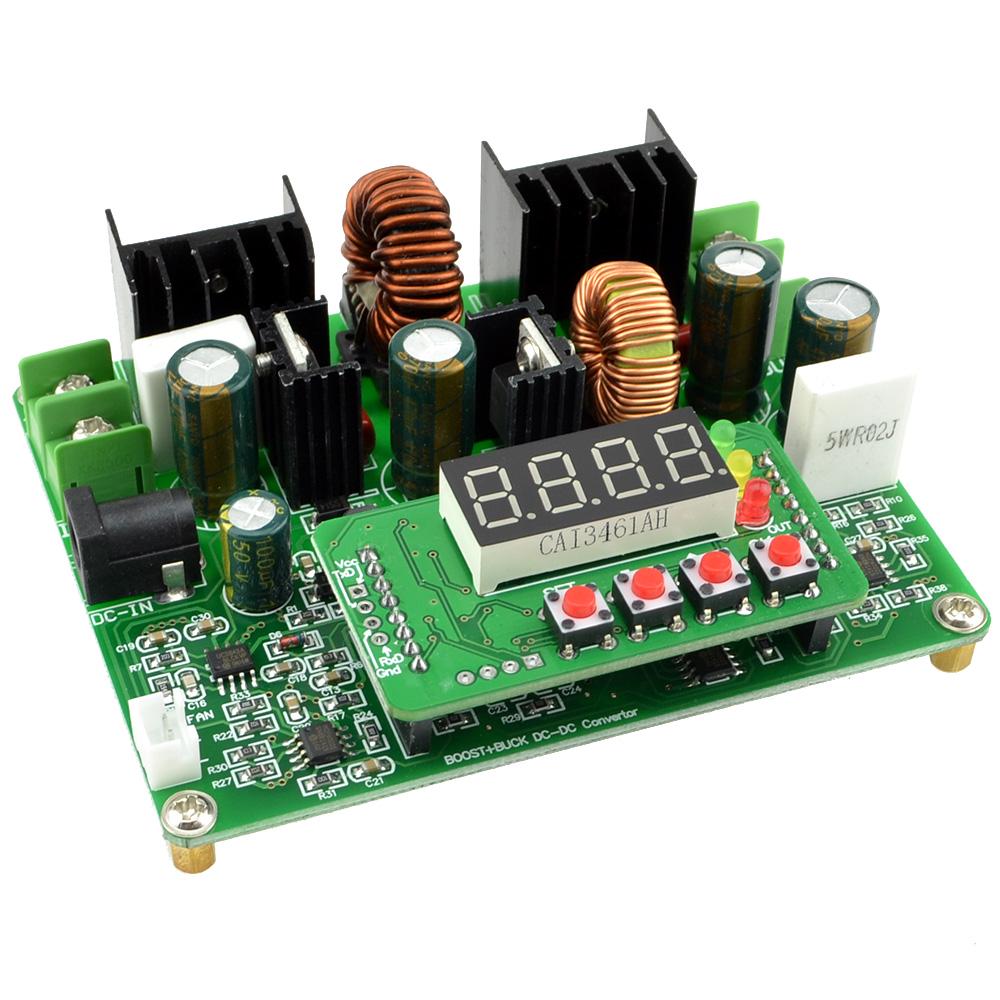

D3806 0-38В - 6A || Перетворювач DC-DC up+down

DPS3806 — це універсальний модуль перетворювача постійного струму (DC-DC) з цифровим керуванням, здатний як підвищувати, так і знижувати напругу. Ось основні характеристики та особливості модуля DPS3806:


Перетворювач DC-DC DPS3806 || 0-38В - 6A

• Підвищуючий+знижуючий DC-DC d3806
• Вхідна напруга: 10 ~ 40.0 В
• Вхідний струм: 0 ~ 8 A
• Вихідна напруга: постійний струм 0 ~ 38.0 вольт
• Вихідний струм: 0 ~ 6 A
• Точність: 0.01 В
• Поточний Роздільна здатність:0 A
• Точність ємності: 0,001 Ач
• Ефективність перетворення: до 92%
• Розмір виробу (Д * Ш * В): 100x80x35
• Робоча частота: 150 кГц

Дисплей: РК-екран, що показує напругу, струм та потужність
Режими керування: Постійна напруга (CV) та постійний струм (CC)
Захисні функції: Захист від перевищення напруги (OVP), захист від перевищення струму (OCP), та захист від перегріву (OTP)
Модуль DPS3806 призначений для застосувань, які вимагають стабільного та регульованого джерела живлення, таких як лабораторні роботи, зарядка акумуляторів, і як універсальне джерело живлення для різних електронних пристроїв.

Інструкція:

Кнопка "SEL" відключає напругу на виході (напруга на виході стає рівною вхідній напругі) і можна виставити кнопками вниз-вгору напругу та струм з напругою на виході рівним вхідному.
Кнопка "ОК" вмикає напругу на виході і можна виставити кнопками вниз-вгору напругу та струм з увімкненою напругою на виході.
  Довге натискання кнопки "ОК" переводить у режим поперемінного відображення Струм - Напруга.

     Модуль має 3 додаткові функції:

параметр 0 - при включенні стабілізатор відразу подаватиме напругу на виході;
параметр 1 - збереження поточних параметрів напруги та струму;
параметр 2 – по черзі показувати параметри
     Зміна параметрів: до ввімкнення живлення на модуль натиснути та утримувати кнопку "ОК".   Екран по черзі
показати "--0 -", "-1-" та "-2-". При відображенні, наприклад «--0-», відпустіть «OK» . Після відпускання кнопки "ОК",
індикація "--y-" на екрані означає, що ви вже увімкнули вибрану функцію, "--n-" означає, що ви відключили вибрану функцію.

Червона лампа  – подача напруги на вихід.
Жовта лампа  – режим стабілізації струму.
Зелена лампа  – режим стабілізації напруги.
