Скорочений опис
Кварцовий резонатор CX5032SA - високонадійний компонент у корпусі 5.0×3.2 мм, призначений для автомобільної електроніки. Завдяки керамічному корпусу має покращену паяльність, підвищену стійкість до корозії та сумісніс... Читати далі...
Характеристики
- Код товару: 5100008
- Наявність: На складі 10

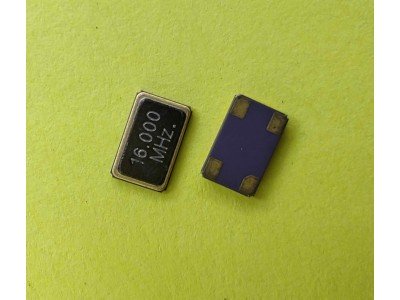

Кварцовий резонатор CX5032SA - високонадійний компонент у корпусі 5.0×3.2 мм, призначений для автомобільної електроніки. Завдяки керамічному корпусу має покращену паяльність, підвищену стійкість до корозії та сумісність із пайкою методом оплавлення. Відповідає вимогам AEC-Q200 для автомобільних застосувань.
Основні характеристики
- Частота: 16,000 МГц
- Корпус: 5032 (5.0×3.2 мм)
- Навантаговувальна ємність: 12 пФ
- Стабільність частоти: ±50 ppm при 25°C
- Температурний діапазон роботи: -40°C … +150°C
- Температурна стабільність: ±200 ppm
- Максимальний опір: 100 Ом
- Рівень збудження: 10 мкВт (макс. 100 мкВт)
- Виконання: SMD, поверхневий монтаж
Специфікації
| Параметр | Значення |
|---|---|
| Частотний діапазон | 8 000 – 40 000 кГц |
| Резонансний порядок | Основний (Fundamental) |
| Навантаговувальна ємність (CL) | 12 пФ |
| Допуск частоти | ±50 ×10⁻⁶ (при 25°C) |
| Робочий температурний діапазон | -40°C … +150°C |
| Температурна стабільність | ±200 ×10⁻⁶ |
| Опір (R1) | ≤100 Ом |
| Рівень збудження | 10 мкВт (100 мкВт макс.) |
| Тип монтажу | SMD, поверхневий |
| Відповідність стандартам | RoHS, AEC-Q200 |
Інструкція
- Підготовка: Перед пайкою перевірте відповідність резонатора характеристикам схеми.
- Монтаж: Використовуйте рекомендований посадковий шаблон (Land Pattern 3.5×2.1 мм) для правильного встановлення на плату.
- Пайка: Рекомендується пайка методом reflow з температурним профілем, що відповідає стандарту.
- Перевірка: Після встановлення перевірте з’єднання та стабільність резонатора в схемі.
кварцовий резонатор 16 мгц, cx5032sa 16 mhz, кварц smd 16 мгц, резонатор для автоелектроніки, кварцовий генератор 16.000 мгц, кварцовий кристал 16 мгц, smd резонатор 16 мгц, crystal oscillator 16mhz, кварцове джерело частоти, smd кварц для ecu, кварцовий резонатор для tpms, cx5032sa 16 mhz datasheet, кварцовий елемент 16 мгц, aec-q200 crystal, кварц для flexray, резонатор для високошвидкісної мережі, резонатор smd 5032, кварцовий резонатор 5.0×3.2 мм, кварцовий генератор smd, автомобільний кварцовий резонатор.
кварцовий резонатор 16 мгц, cx5032sa 16.000 мгц, smd quartz crystal 16mhz, кварцовий генератор 16 мгц smd, automotive crystal 16mhz, резонатор 5.0×3.2 мм.
- Кварц документація CX5032SA24000H0PTWZ1 pdf
| Кварцеві резонатори | |
| Номінальна частота, МГц | 16.000 МГц |
| Тип монтажу | SMD |
| Розмір корпусу, мм | 5.0×3.2 мм |
| Форма коливань | Фундаментальний |
| Точність частоти (25°C) | ±50 ppm при 25°C |
| Температурна стабільність | ±200 ppm |
| Робоча температура, °C | -40°C … +150°C |
| Ємність навантаження, пФ | 12 пФ |
| Опір резонатора, Ом | 100 Ом |
| Рівень збудження, мкВт | 10 мкВт |
