Скорочений опис
Опис IP2368 - це високоефективний двосторонній модуль швидкого заряджання потужністю 100W. Він підтримує кілька протоколів швидкого заряджання, таких як USB PD, QC та AFC. Модуль забезпечує високу ефективність заряд... Читати далі...
Характеристики
- Код товару: 0302017
- Наявність: На складі 1
Опис

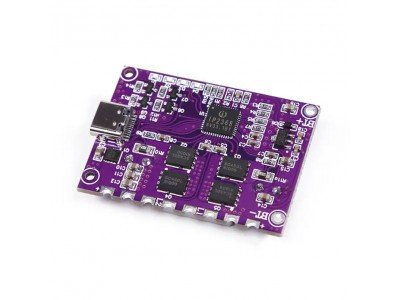

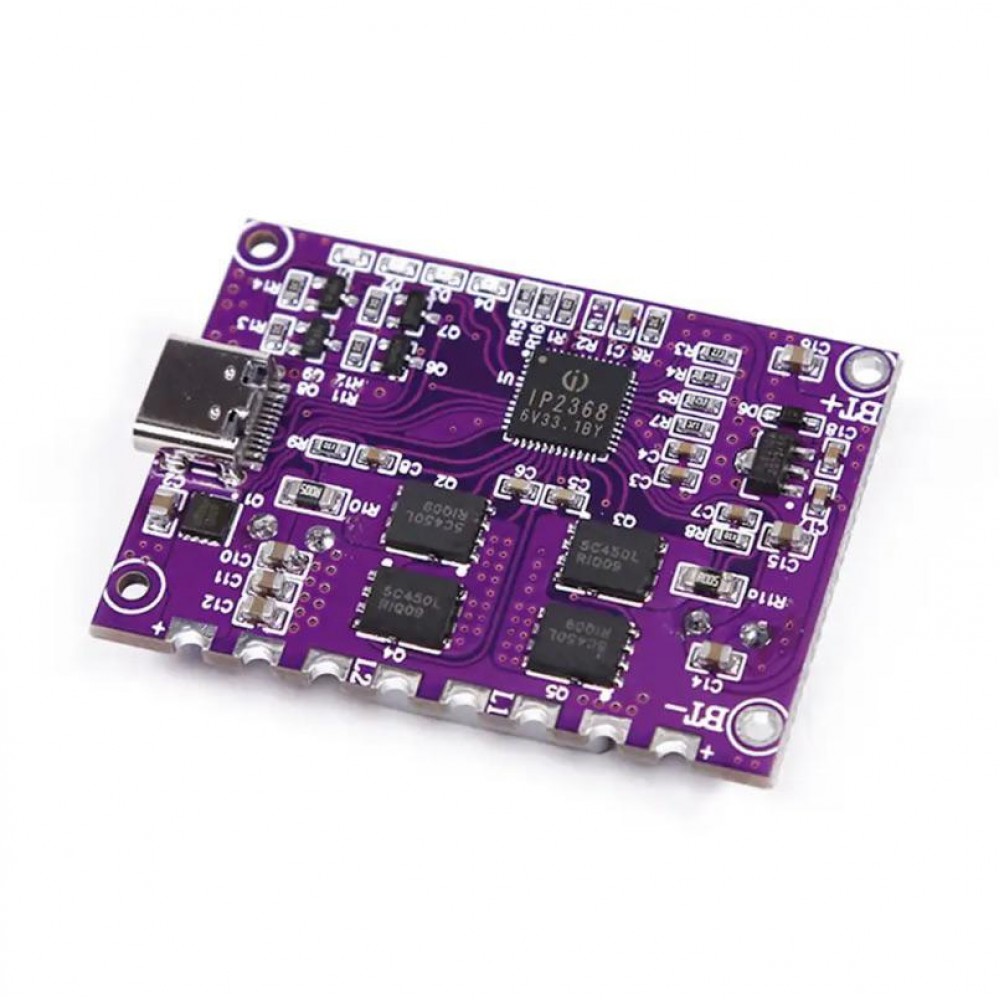

IP2368 - це високоефективний двосторонній модуль швидкого заряджання потужністю 100W. Він підтримує кілька протоколів швидкого заряджання, таких як USB PD, QC та AFC. Модуль забезпечує високу ефективність заряджання та захист від перенапруги, перегріву та короткого замикання.
Технічна інформація
- Модель: IP2368
- Тип: Двосторонній USB PD/QC/AFC модуль швидкого заряджання
- Максимальна потужність: 100W
- Вихідна напруга: 5В, 9В, 12В, 15В, 20В
- Вхідна напруга: 5В, 9В, 12В, 15В, 20В
- Вихідний струм: 5А (макс)
- Вхідний струм: 5А (макс)
- Роз'єм: USB-C
- Матеріал плати: FRC4 PCB
- Ефективність: 95%
- Функції захисту: Захист від перенапруги, захист від короткого замикання, захист від перегріву, захист від зворотної полярності
- Робоча температура: -40°C до 85°C
- Розміри: 40мм x 30мм x 10мм
- Вага: 10г
Сумісність: Підтримка пристроїв з USB PD, QC та AFC

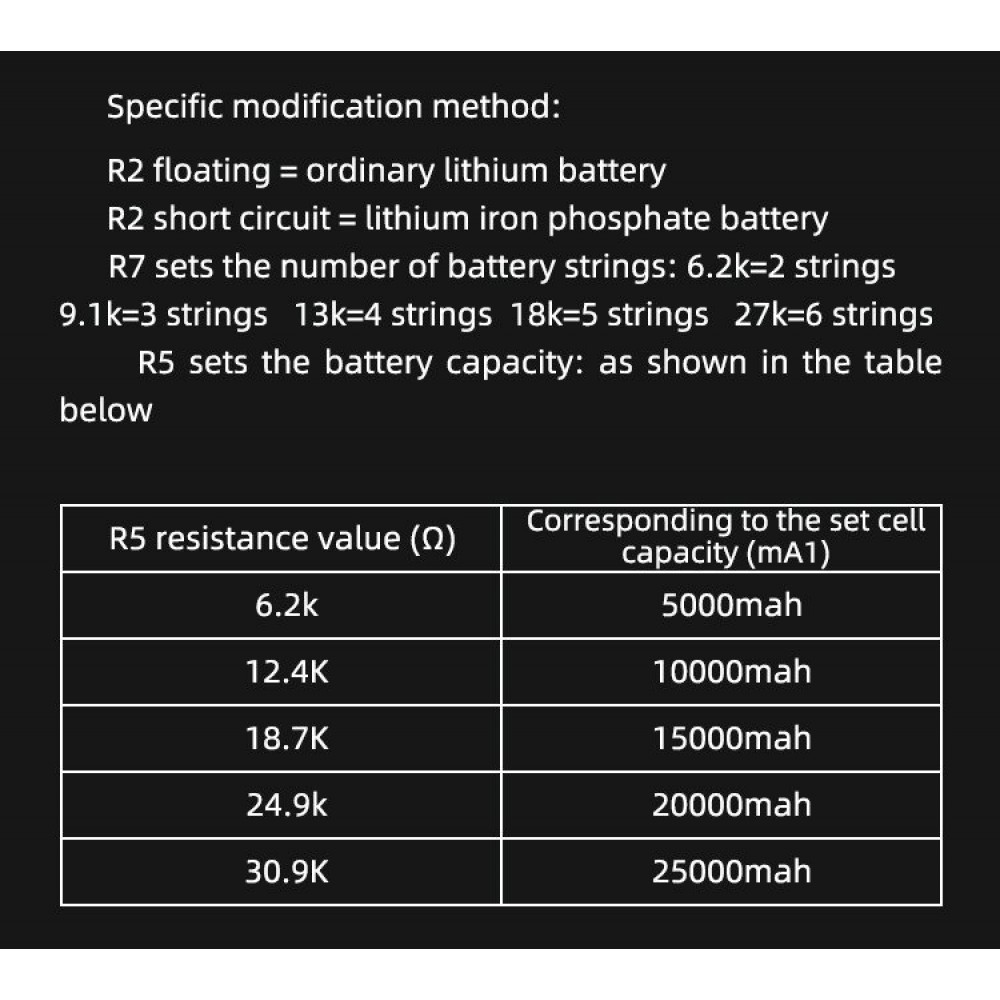

Конкретні методи зміни:
- R2 порожній = звичайна літієва батарея - за замовчуванням;
- R2 коротке замикання = літій-залізофосфатна батарея.
Встановлення кількості послідовних з'єднань батарей R7:
- 6,2 кОм = 2 послідовні;
- 9,1 кОм = 3 послідовні;
- 13 кОм = 4 послідовні - за замовчуванням;
- 18 кОм = 5 послідовних;
- 27 кОм = 6 послідовних.
Настроювання ємності батареї за допомогою R5:
- 6,2 кОм = 5000 мАч - за замовчуванням;
- 12,4 кОм = 10000 мА·год;
- 18,7 кОм = 15000 мАч;
- 24,9 кОм = 20000 мА·год;
- 30,9 кОм = 25000 мАч.
Призначення
Модуль IP2368 призначений для інтеграції в портативні зарядні пристрої, акумулятори та інші електронні пристрої, що потребують двостороннього швидкого заряджання. Він може використовуватися як джерело живлення для заряджання пристроїв, так і для прийому живлення для заряджання акумуляторів.
- IP2368
- 100W зарядний модуль
- USB PD зарядка
- QC зарядка
- AFC модуль
- Двосторонній зарядний модуль
- Швидке заряджання
- Зарядний модуль USB-C
- Плата FRC4
- Висока ефективність
- Протоколи заряджання
- Захисні функції
- Power bank
- Зарядний пристрій
- Переносний зарядний модуль
- Модуль живлення
- USB PD джерело
- USB PD приймач
- Вбудований захист
- Портативна зарядка
Документація IP2368 pdf
| Блоки живлення ноутбук | |
| Тип конектора | type-c |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | до 25 Вольт |
| Вихідна напруга, В | до 28 Вольт |
| Розміри, мм | 48*34*10мм |
| Тип | BuckBoost Charger |
| Зарядні пристрої | |
| Тип зарядки | FCP, AFC, PD2.0, PD3.0. |
| Кількість виходів, шт | 1 |
| Напруга заряду, В | до 25 Вольт |
| Струм заряду, А | до 5.0 А |
| Потужність, Вт | 100 Вт. |
