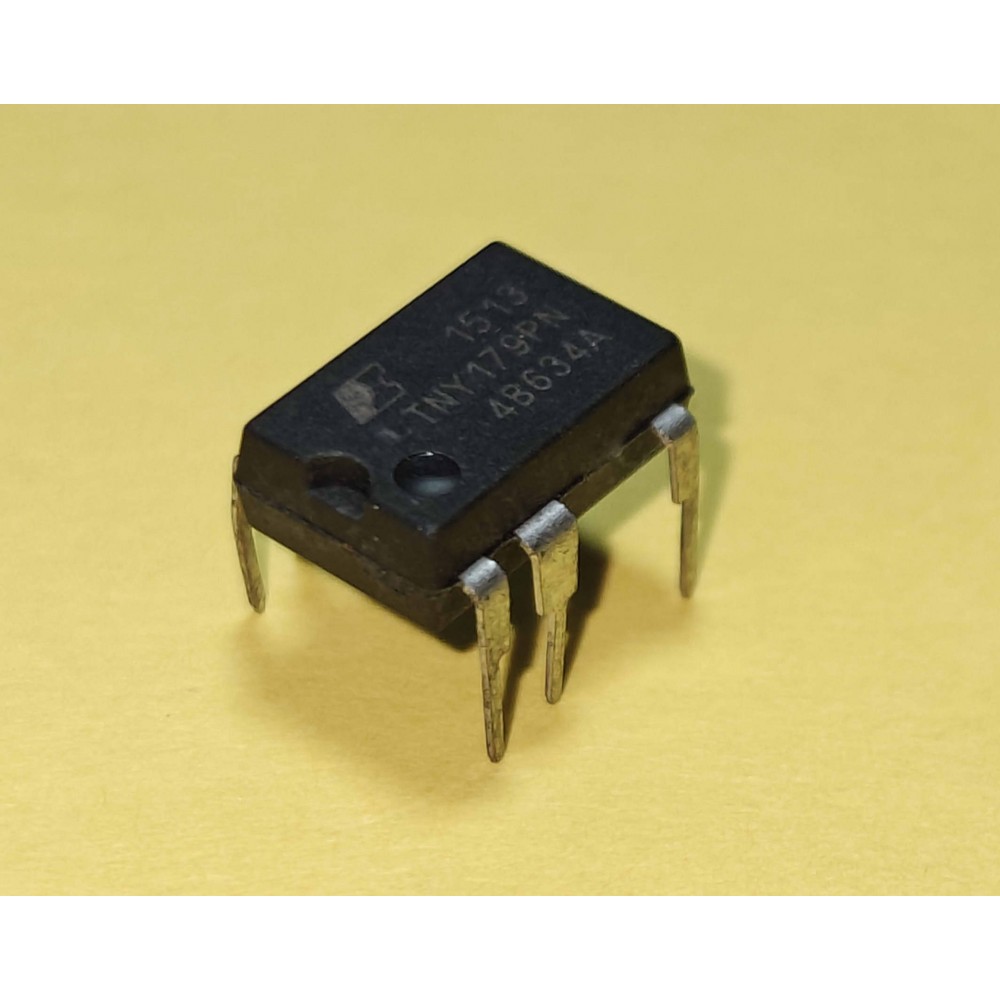

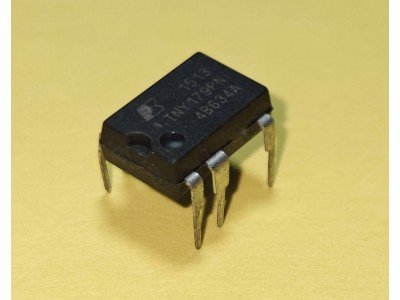

Мікросхема TNY179PN
Опис
Мікросхема TNY179PN – високоефективний імпульсний контролер серії TinySwitch-LT, який поєднує в собі 650 В MOSFET, осцилятор, високовольтне джерело живлення, систему обмеження струму (з можливістю вибору) і захист від перегріву. Використовує схему керування ON/OFF, що забезпечує високу енергоефективність, зменшення кількості компонентів і зниження вартості схеми. Ідеально підходить для використання у блоках живлення, адаптерах та зарядних пристроях.
Основні характеристики
- Вбудований MOSFET із напругою пробою 650 В
- Максимальна вихідна потужність:
- 32 Вт (при 85–265 В змінного струму)
- 18 Вт (при 230 В ±15%)
- Регулювання струмової межі через конденсатор BP/M
- Частота роботи: 132 кГц із частотним розсіюванням для зниження EMI
- ККД до 80%
- Низьке енергоспоживання у режимі очікування – <150 мВт (без додаткового джерела)
- Функція авто-скидання при перевантаженні та короткому замиканні
- Розширений температурний діапазон: від -40°C до +150°C
- Корпус: DIP-8C
Специфікації
| Параметр | Значення |
|---|---|
| Вхідна напруга | 85–265 В AC |
| Вихідна потужність | 32 Вт |
| Максимальна частота | 132 кГц |
| ККД | До 80% |
| Максимальний коефіцієнт заповнення (Duty Cycle) | 65% |
| Максимальний струм DRAIN | 1200 мА (ном.), 2250 мА (макс.) |
| Температурний діапазон | -40°C ... +150°C |
| Споживаний струм у режимі очікування | 290 мкА |
| Корпус | DIP-8C |
Інструкція з використання
- Живлення: підключіть до випрямленого джерела змінного струму 85–265 В
- Обмеження струму: виберіть значення конденсатора на BP/M піні (0.1 мкФ для стандартного, 1 мкФ для зменшеного, 10 мкФ для збільшеного струму)
- Фільтрація EMI: використовуйте частотне розсіювання
- Захист: вбудований захист від перегріву, перевантаження та короткого замикання
мікросхема TNY179PN, TinySwitch-LT, імпульсний контролер, енергоефективний блок живлення, адаптер живлення, імпульсний перетворювач, контролер живлення, схема ON/OFF, мікросхема для зарядного пристрою, AC/DC перетворювач
енергоефективний імпульсний контролер, TNY179PN купити, TinySwitch-LT мікросхема, AC/DC контролер живлення, імпульсний блок живлення, мікросхема для адаптера
| Електронні компоненти | |
| Корпус | DIP-7 |
| Аналоги | |
| Тип | Шім контролер |
| Потужність, Вт | 18 Вт |
| Напруга, В | 265 VAC |
