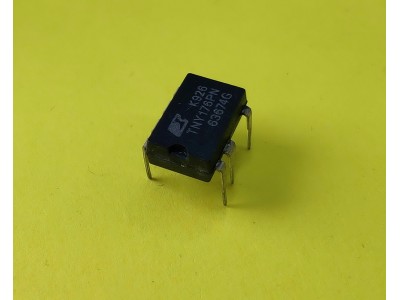

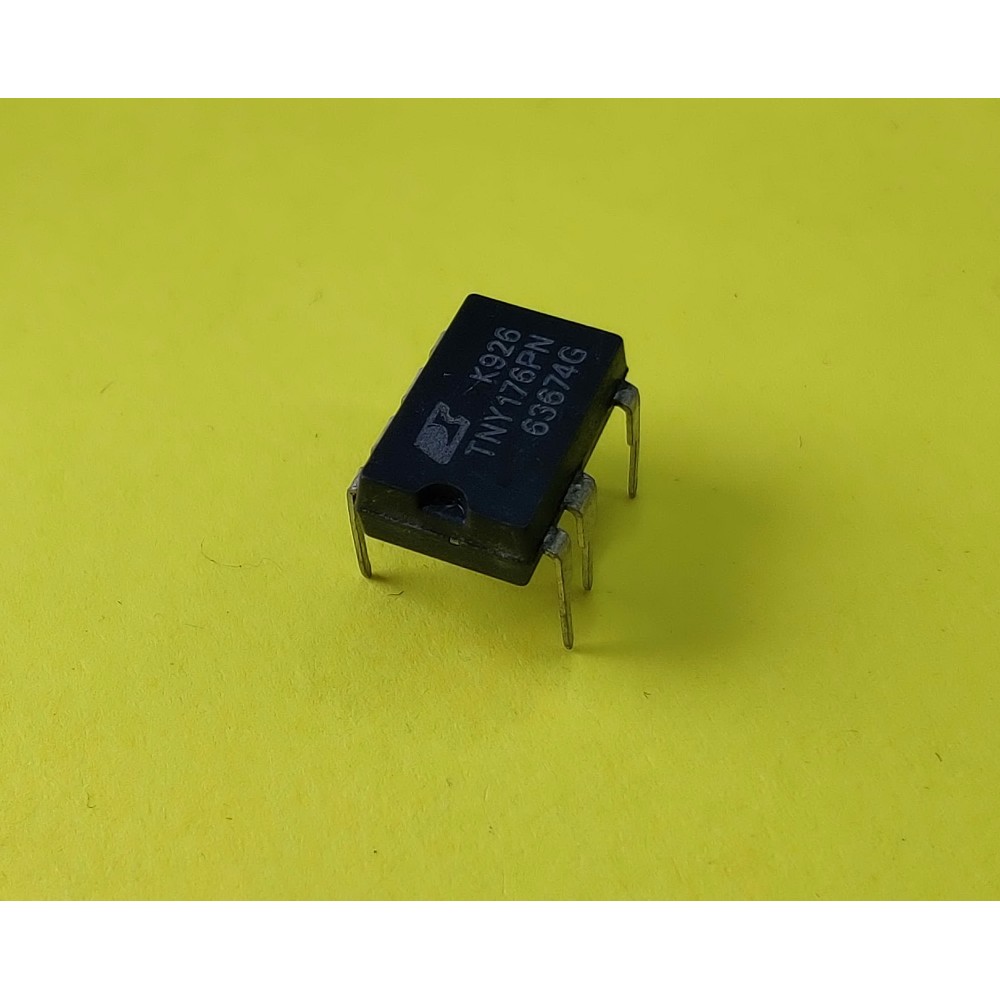

TNY176PN || Шім-контролер DIP-7

   TNY176PN - високоефективний PWM-контролер серії TinySwitch-LT, який поєднує у собі 700 В MOSFET, генератор, схеми керування та захисту. Цей пристрій забезпечує енергоефективність та підтримує широкий діапазон вхідної напруги (85–265 В AC), роблячи його оптимальним вибором для адаптерів, зарядних пристроїв, побутової електроніки та інших низьковольтних систем.

Основні характеристики

• Тип компонента: PWM-контролер.
• Пакет: DIP-7.
• Вхідна напруга: 85–265 В AC.
• Інтегрований MOSFET: 700 В.
• Частота роботи: 132 кГц із частотним розкиданням для зменшення EMI.
• Вихідна потужність: до 19 Вт (відкритий корпус) або 10 Вт (герметичний корпус).
• Захист: Від перевантаження, перегріву, короткого замикання та перенапруги.
• Енергоспоживання у режимі очікування: <150 мВт.

Специфікації

Інструкція з використання

1. Встановіть пристрій у схему: Використовуйте типову схему з даташита.
2. Підключення живлення: Забезпечте вхідну напругу в межах 85–265 В AC.
3. Налаштування потужності: Використовуйте BP/M пін для налаштування обмеження струму за допомогою конденсатора (0.1 μF, 1 μF або 10 μF).
4. Перевірка захисту: Упевніться, що захист від перегріву та короткого замикання працює належним чином.

TNY176PN, PWM-контролер, DIP-7 PWM-контролер, TinySwitch-LT серія, імпульсні джерела живлення, 700 В MOSFET, контролер для адаптерів.

TNY176PN, високовольтний PWM-контролер, TinySwitch-LT, імпульсний контролер живлення, 700 В MOSFET контролер, DIP-7 PWM.

Документація Tny176pn pdf
