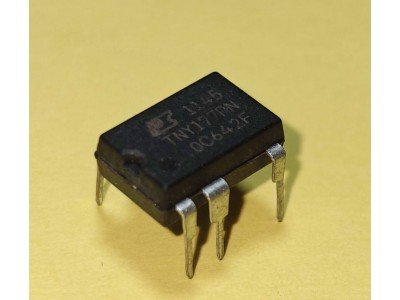

Мікросхема TNY177PN
Опис
TNY177PN – мікросхема сімейства TinySwitch-LT, яка поєднує у собі високовольтний MOSFET, генератор тактових імпульсів, джерело струму, обмежувач струму та тепловий захист. Вона використовує ON/OFF-керування, що дозволяє створювати ефективні та економічні імпульсні блоки живлення. Мікросхема має напругу пробою 650 В, оптимізована для застосувань без активного корекції коефіцієнта потужності (PFC) та підтримує різні рівні обмеження струму через підключення конденсатора на вивід BP/M.
Основні характеристики
- Тип: Імпульсний контролер живлення
- Напруга пробою: 650 В
- Метод керування: ON/OFF
- Частота перемикання: 132 кГц (з частотним збуренням ±8 кГц для зниження EMI)
- Максимальна потужність виходу:
- При 230 В ±15% (адаптер): 13 Вт
- При 230 В ±15% (відкрита рама): 23.5 Вт
- При 85-265 В (адаптер): 8 Вт
- При 85-265 В (відкрита рама): 18 Вт
- Вбудований захист:
- Автоматичне відключення при перегріві (поріг ~142°C)
- Автоматичний рестарт у разі короткого замикання
- Захист від перенапруги через зовнішній Zener-діод
- Режим зниженого споживання енергії: <150 мВт при 265 В без додаткового джерела живлення, <50 мВт з допоміжним джерелом
Специфікації
| Параметр | Значення |
|---|---|
| Номінальна напруга | 85-265 В AC |
| Максимальна потужність | до 23.5 Вт (відкрита рама) |
| Частота роботи | 132 кГц (±8 кГц) |
| Макс. температура корпусу | 110°C |
| Захист | Тепловий, перевантаження, перенапруга |
| Корпус | DIP-8C |
Інструкція
- Підключіть мікросхему до джерела живлення 85-265 В.
- Встановіть потрібний конденсатор (0.1 μF, 1 μF або 10 μF) на вивід BP/M для вибору рівня обмеження струму.
- Дотримуйтеся рекомендованої розводки: мінімізуйте площу петлі первинного контуру для зниження рівня ЕМІ.
- Використовуйте зовнішній Zener-діод для забезпечення захисту від перенапруги.
- Переконайтеся, що температура корпусу не перевищує 110°C для стабільної роботи.
