Скорочений опис
Електролітичний конденсатор 220 мкФ 35В 105°C у корпусі 8×12 мм є важливим компонентом для блоків живлення, стабілізаторів напруги, імпульсних перетворювачів та аудіотехніки. Його номінальна напруга 35В та ємність 220... Читати далі...
Характеристики

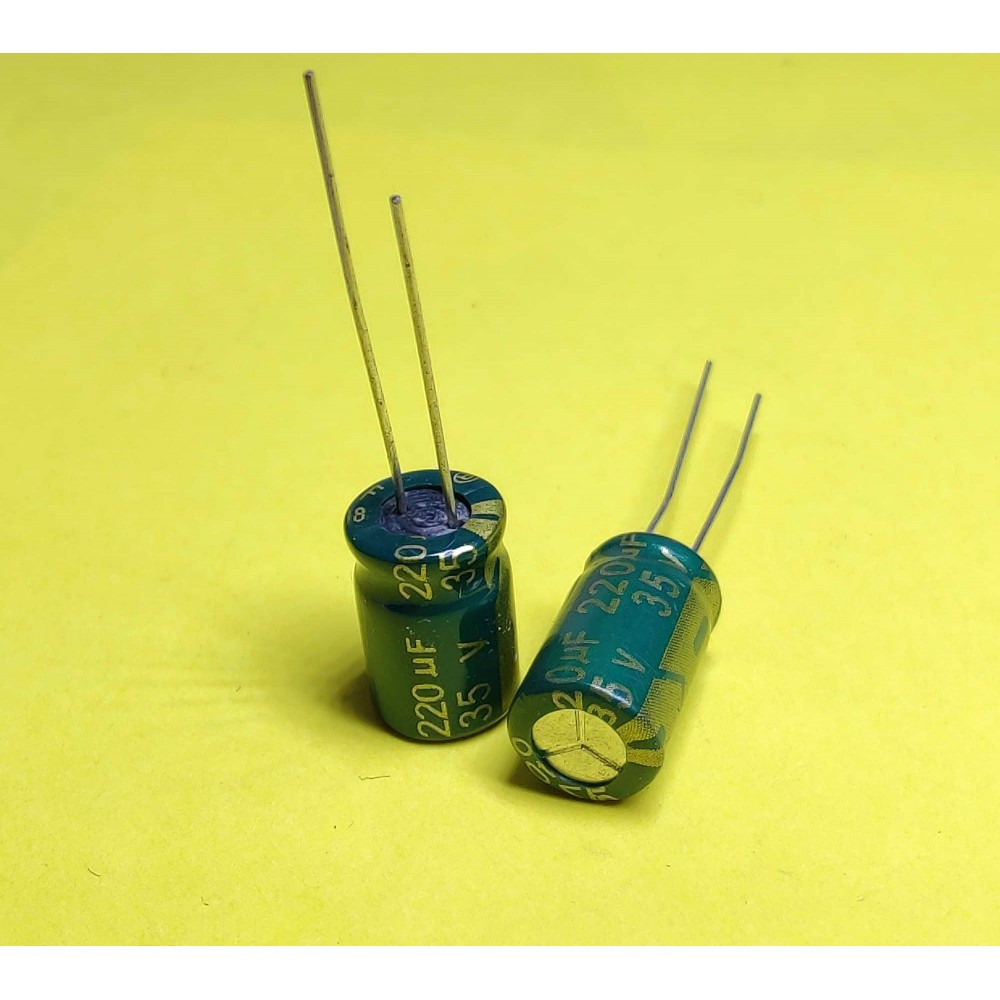

Електролітичний конденсатор 220 мкФ 35В 105°C у корпусі 8×12 мм є важливим компонентом для блоків живлення, стабілізаторів напруги, імпульсних перетворювачів та аудіотехніки.
Його номінальна напруга 35В та ємність 220 мкФ забезпечують ефективну фільтрацію пульсацій та стабільну подачу електроживлення у низьковольтних пристроях.
Основні характеристики
- Тип: Алюмінієвий електролітичний конденсатор
- Ємність: 220 мкФ
- Номінальна напруга: 35 В
- Робоча температура: від -40°C до +105°C
- Габарити (D×H): 8 × 12 мм
- Полярність: Так (мінусовий висновок позначений на корпусі)
- Тип виводів: Радіальні (прямі висновки для монтажу на друковану плату)
- Термін служби: до 5000 годин при 105°C
- ESR (еквівалентний послідовний опір): ≤ 0.09 Ом @100kHz
Специфікації
| Параметр | Значення |
|---|---|
| Номінальна ємність | 220 мкФ |
| Номінальна напруга | 35 В |
| Робочий температурний діапазон | -40°C ~ +105°C |
| Допуск ємності | ±20% (стандартний) |
| Максимальний імпульсний струм (ESR, Impedance @ 100kHz) | ≤ 0.09 Ом |
| Максимальний струм витоку (@35В, 2 хвилини) | ≤ 0.003 × C × V (≈ 23,1 мкА) |
| Термін служби при 105°C | 2000 - 5000 годин |
| Габарити (діаметр × висота) | 8 × 12 мм |
| Вага | ~4 г |
| Діелектрик | Алюмінієвий оксид |
| Конструкція корпусу | Захист від витоку електроліту |
Інструкція з використання
- Переконайтеся у відповідності параметрів – перевірте номінальну напругу та ємність перед встановленням.
- Дотримуйтесь полярності підключення – мінусовий висновок позначений на корпусі.
- Не перевищуйте номінальну напругу (35В) – це може призвести до пошкодження конденсатора.
- Монтуйте конденсатор правильно – радіальні виводи припаяйте відповідно до схеми.
- Забезпечте оптимальні умови роботи – уникайте перегріву понад 105°C.
- Перед демонтажем розряджайте конденсатор, щоб уникнути електричного удару.
Застосування
- Фільтрація пульсацій у блоках живлення
- Стабілізатори напруги та імпульсні перетворювачі
- Живлення мікроконтролерів та цифрових схем
- Аудіо- та відеотехніка (підсилювачі, звукові процесори)
- LED-драйвери та дисплейні модулі
- Материнські плати, мікропроцесорні системи
- Промислові та побутові електронні пристрої
Переваги
✅ Компактний розмір (8×12 мм) – підходить для малогабаритних плат
✅ Висока термостійкість (до 105°C) – стабільна робота в екстремальних умовах
✅ Низький ESR – ефективне згладжування пульсацій
✅ Захист від витоку електроліту – тривалий термін служби
конденсатор 220 мкФ 35В, електролітичний конденсатор 220 мкФ, конденсатор 35В 105°C, конденсатор для блоків живлення, радіальний конденсатор 220 мкФ, купити конденсатор 35В, конденсатор 220 мкФ низький ESR, фільтраційний конденсатор для аудіо, стабілізатор напруги конденсатор
конденсатор 220 мкФ 35В, електролітичний конденсатор 220 мкФ, конденсатор 35В 105°C, конденсатор 220 мкФ 35В купити, фільтраційний конденсатор для блоку живлення
| Конденсатори | |
| Номінальна ємність, мкф | 220 мкф |
| Номінальна напруга, В | 35В |
| Розміри, мм | 8х12 мм |
| Тип | Електролітичний |
| ESR, Ом | |
| Робоча температура, °C | -40°C ~ +105°C |
