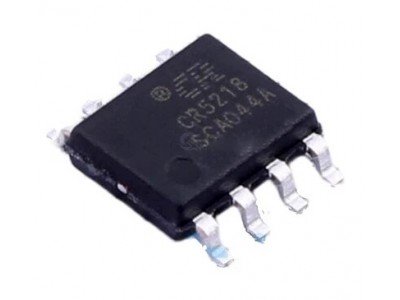

CR5218 || PWM контролер SOP-8

Виробник(бренд ): Chip-Rail
Код товару: 2318005
Виробник(бренд ): Chip-Rail
Код товару: 2318005
Топ

Скорочений опис


Мікросхема CR5218SC | SOP-8 | 5W Опис    CR5218SC від Chip-Rail - інтегрований контролер живлення для компактних ізольованих AC-DC перетворювачів малої потужності. Мікросхема працює за топологією Flyback з первинни... Читати далі...

Характеристики


Напруга живлення, В - 3.5 - 5.0 Вольт
Потужність, Вт - 5 Вт
Вхідна напруга, В - 800AVC
Вихідна напруга, В -
Максимальний струм навантаження, А - 0.8 А
Тип - PWM - контролер
Частота, Мгц -
Корпус - SOP-8
Аналоги -
Переглянути всі характеристики

39.1 грн.

  • Виробник(бренд ): Chip-Rail
  • Код товару: 2318005
  • Наявність: На складі 5


Купуйте впевнено
Швидка відправка Оплата до 13:00 - відправлення цього ж робочого дня
Доставка по Україні Нова пошта
Зручна оплата На картку, при самовивозі або післяплата
Обмін і повернення За умовами магазину та законодавством України
Детальні умови

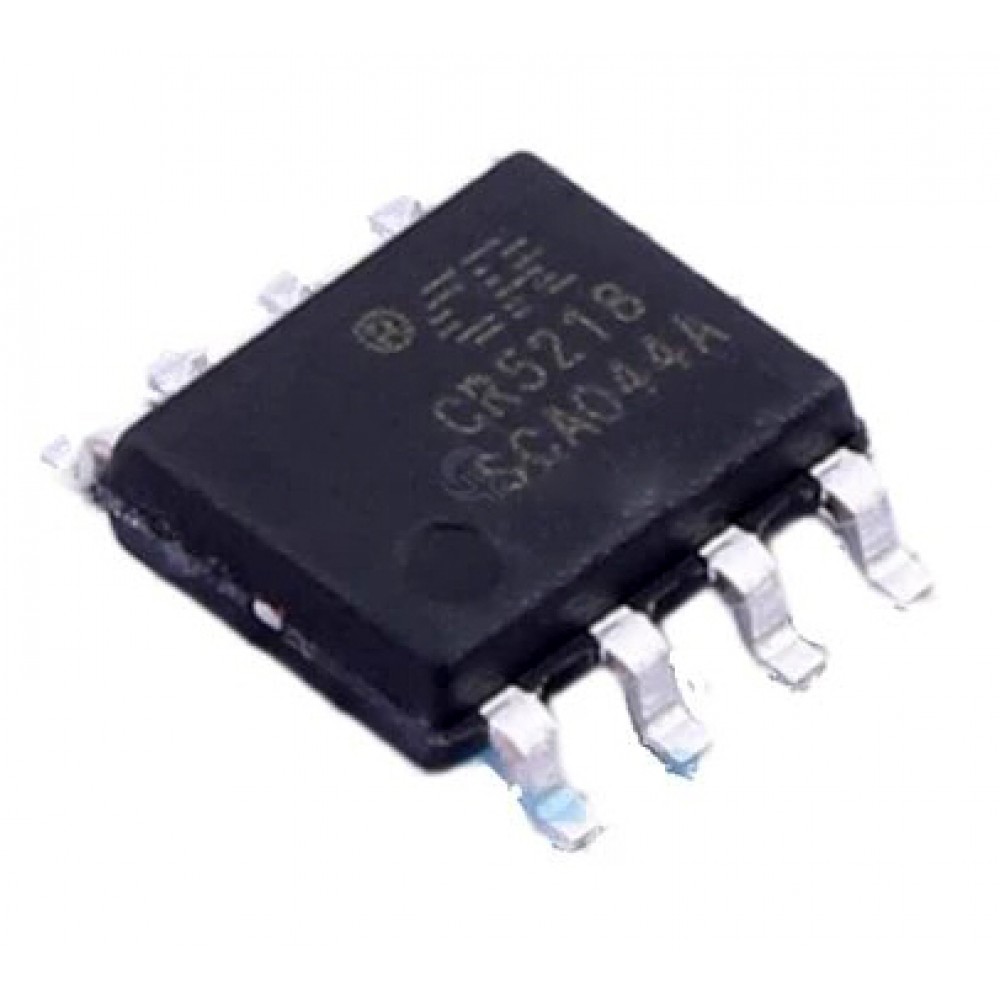

Мікросхема CR5218SC | SOP-8 | 5W

Опис

   CR5218SC від Chip-Rail - інтегрований контролер живлення для компактних ізольованих AC-DC перетворювачів малої потужності. Мікросхема працює за топологією Flyback з первинним регулюванням PSR (Primary-Side Regulation) та підтримує стабілізацію вихідної напруги і струму в режимах CV/CC. Для версії CR5218SC виробник вказує рекомендовану вихідну потужність до 5 Вт у діапазоні вхідної мережевої напруги 90-264 В AC.

   Головною особливістю серії CR5218 є інтегрований високовольтний силовий транзистор та можливість побудови джерела живлення без оптопари і TL431. Напруга пробою вбудованого силового транзистора для CR5218SC становить до 850 В, що дозволяє використовувати мікросхему в мережевих імпульсних блоках живлення з широким діапазоном вхідної напруги.

   Мікросхема має вбудовані функції швидкого запуску, саможивлення, компенсації падіння напруги на кабелі, компенсації параметрів трансформатора та комплекс захистів від перевантаження, короткого замикання, перегріву й недостатньої напруги живлення.

Корпус SOP-8 забезпечує компактний SMD-монтаж і добре підходить для малогабаритних зарядних пристроїв, адаптерів живлення та допоміжних джерел живлення.

Основні характеристики

  • Виробник: Chip-Rail
  • Модель: CR5218SC
  • Тип: AC-DC PWM контролер із вбудованим силовим транзистором
  • Топологія: Flyback
  • Тип регулювання: Primary-Side Regulation
  • Режими роботи: CC / CV
  • Номінальна потужність застосування: до 5 Вт
  • Робочий діапазон мережі для заявленої потужності: 90-264 В AC
  • Напруга пробою силового транзистора: 850 В
  • Робоча напруга живлення IC: приблизно 3,5-5 В
  • Частота перемикання: близько 70 кГц
  • Режим перетворювача: DCM
  • Гальванічна ізоляція: підтримується у Flyback-схемах
  • Зворотний зв'язок: по первинній стороні
  • Корпус: SOP-8 / SOP-8L
  • Монтаж: SMD
  • Кількість виводів: 8
  • Вбудований швидкий запуск: так
  • Вбудоване саможивлення: так
  • Оптопара для регулювання: не потрібна
  • TL431: не потрібен
  • Захист від перевантаження по струму: так
  • Захист від короткого замикання: так
  • Захист від перегріву: так
  • Захист від заниженої напруги: так
  • М'який запуск: так
  • Компенсація падіння напруги в кабелі: так
  • Компенсація розкиду індуктивності трансформатора: так
  • Циклічний контроль струму: так
  • RoHS: так

Специфікація

Параметр Значення
Модель CR5218SC
Виробник Chip-Rail
Категорія AC-DC контролер живлення
Тип контролера PWM
Топологія Flyback
Регулювання Primary-side
Режим виходу CC / CV
Рекомендована потужність До 5 Вт
Вхідна мережа для заявленої потужності 90-264 В AC
Напруга силового транзистора VCBO 850 В
Живлення IC 3,5-5 В
Частота перемикання Близько 70 кГц
Режим роботи DCM
Корпус SOP-8L
Монтаж SMD
Робоча температура -40...+125°C
Максимальна температура переходу +150°C
Температура зберігання -55...+150°C
Температура пайки виводів До 260°C / 10 с
ESD HBM 2 кВ

Граничні температурні параметри та ESD наведені в datasheet серії CR5218.

Розпіновка CR5218SC

Вивід Позначення Призначення
1 CS Вхід контролю пікового струму первинної обмотки
2 GND Загальний провід
3 FB Вхід зворотного зв'язку по напрузі первинної сторони
4 VCC Живлення мікросхеми
5 C Високовольтний вивід вбудованого силового транзистора
6 C Високовольтний вивід вбудованого силового транзистора
7 C Високовольтний вивід вбудованого силового транзистора
8 C Високовольтний вивід вбудованого силового транзистора

Виводи 5-8 об'єднані з високовольтним силовим транзистором та одночасно допомагають відводити тепло від кристала.

Додаткові електричні параметри

Для серії CR5218 у datasheet вказані такі типові значення:

  • поріг OCP по входу CS: близько 500 мВ;
  • Leading Edge Blanking: близько 300 нс;
  • типовий поріг зворотного зв'язку FB: близько 1,2 В;
  • поріг захисту FB при короткому замиканні: близько 0,5 В;
  • рекомендована напруга живлення VCC: 3,5-5 В;
  • вбудоване обмеження VCC: близько 5,2 В.

Особливості

CR5218SC інтегрує одразу декілька вузлів, які у класичному імпульсному блоці живлення можуть виконуватися окремими компонентами.

Основні функціональні особливості:

  • вбудований високовольтний силовий транзистор;
  • первинне регулювання без оптопари;
  • підтримка стабілізації напруги CV;
  • підтримка стабілізації струму CC;
  • автоматичне керування режимами роботи;
  • швидкий запуск без окремого потужного стартового резистора;
  • вбудована функція саможивлення;
  • компенсація втрат напруги на вихідному кабелі;
  • компенсація розкиду індуктивності трансформатора;
  • адаптивна компенсація потужності при зміні мережевої напруги;
  • Leading Edge Blanking для зменшення хибних спрацювань контролю струму;
  • цикл-за-циклом контроль перевантаження;
  • захист FB від обриву та короткого замикання.

Переваги

  • Потужність до 5 Вт
  • Вбудований силовий транзистор 850 В
  • Широкий мережевий діапазон 90-264 В AC
  • Не потребує оптопари
  • Не потребує TL431
  • Менша кількість зовнішніх компонентів
  • Компактний корпус SOP-8
  • Підтримка CC та CV
  • Вбудований швидкий запуск
  • Функція саможивлення
  • Захист від перевантаження по струму
  • Захист від короткого замикання
  • Захист від перегріву
  • Захист від недостатньої напруги
  • Компенсація падіння напруги в кабелі
  • Підходить для компактних джерел живлення
  • Висока напруга пробою силового елемента

Призначення

CR5218SC призначена для побудови компактних ізольованих імпульсних джерел живлення з невеликою вихідною потужністю.

Типові сфери застосування:

  • мережеві адаптери;
  • зарядні пристрої;
  • блоки живлення 5 Вт;
  • допоміжні джерела живлення;
  • побутова електроніка;
  • LED-контролери;
  • електронні модулі;
  • малопотужні AC-DC перетворювачі;
  • заміна несправної CR5218SC у готових пристроях.

Інструкція з використання

  1. Перевірте точне маркування встановленої мікросхеми.
  2. Порівняйте розпіновку з CR5218SC.
  3. Перед заміною перевірте силові елементи блока живлення.
  4. Перевірте трансформатор, випрямні діоди, резистор CS та вихідні конденсатори.
  5. Встановлюйте мікросхему відповідно до позначення першого виводу.
  6. Під час пайки не перегрівайте корпус.
  7. Після монтажу перевірте відсутність короткого замикання між сусідніми виводами.
  8. Перше включення після ремонту бажано виконувати через струмообмежувальний пристрій.
  9. Перевірте вихідну напругу без навантаження та під робочим навантаженням.

Важливо перед використанням

  CR5218 працює у схемах, безпосередньо пов'язаних із мережевою напругою 230 В AC. На виводах 5-8 та інших елементах первинної частини блока живлення може бути небезпечна для життя висока напруга навіть після відключення пристрою від мережі через заряд конденсатора первинного випрямляча.

При ремонті необхідно:

  • повністю відключити пристрій від мережі;
  • розрядити високовольтний конденсатор;
  • контролювати відсутність залишкової напруги мультиметром;
  • не торкатися первинної частини під напругою;
  • використовувати відповідне ізольоване обладнання.

Сумісні застосування

  • AC-DC блоки живлення
  • Адаптери до 5 Вт
  • Зарядні пристрої
  • Малопотужні ізольовані джерела живлення
  • Побутова електроніка
  • Електронні модулі з мережевим живленням
  • Сервісний ремонт імпульсних блоків живлення

Сумісні модифікації серії

Серія CR5218 включає декілька варіантів із різною допустимою потужністю:

Модель Потужність VCBO Корпус
CR5218SA До 3,6 Вт 850 В SOP-8L
CR5218SC До 5 Вт 850 В SOP-8L
CR5218SD До 6 Вт 850 В SOP-8L
CR5218SE До 7,5 Вт 700 В SOP-8L
CR5218SF До 10 Вт 700 В SOP-8L
CR5218SG До 12 Вт 700 В SOP-8L

   Ці модифікації належать до однієї серії, але не слід автоматично вважати їх повністю взаємозамінними, оскільки вони мають різні характеристики силового елемента та допустиму потужність.

CR5218SC, мікросхема CR5218SC, CR5218 SOP-8, PWM контролер CR5218, контролер живлення 5W, мікросхема блока живлення, AC DC контролер SOP-8, Chip-Rail CR5218SC, CR5218 850V, PWM контролер 850V, Flyback контролер SOP-8, мікросхема імпульсного блока живлення, PSR контролер 5W, CC CV контролер, контролер без оптопари, мікросхема для зарядного пристрою, CR5218SC datasheet, контролер мережевого адаптера

   CR5218SC SOP-8 5W, Chip-Rail CR5218SC, PWM контролер 5 Вт, AC-DC контролер 850 В, Flyback PWM controller SOP-8, мікросхема для імпульсного блока живлення, CR5218 primary side regulation, PSR контролер CC CV, контролер живлення без оптопари, мікросхема для адаптера 5W, CR5218SC 850V SOP8, контролер для мережевого блока живлення, PWM IC 70kHz, мікросхема Flyback 5W, CR5218SC power controller, контролер з вбудованим транзистором, AC DC converter controller SOP-8, CR5218SC replacement

Примітка

   Для CR5218SC datasheet виробника вказує потужність до 5 Вт при вхідній напрузі 90-264 В AC, напругу пробою вбудованого силового транзистора 850 В та корпус SOP-8L. Максимальна допустима потужність залежить від температури навколишнього середовища, конструкції трансформатора, параметрів плати та ефективності відведення тепла від виводів 5-8. Виробник окремо зазначає, що заявлена максимальна потужність передбачає достатню площу тепловідведення на платі при температурі навколишнього середовища близько 40°C.


Документація CR5218 pdf

  • CR5218SA ≤3.6 W 850V SOP-8L
  • CR5218SC ≤ 5 W 850V SOP-8L
  • CR5218SD ≤ 6 W 850V SOP-8L
  • CR5218SE ≤7.5 W 700V SOP-8L
  • CR5218SF ≤10 W 700V SOP-8L
  • CR5218SG ≤12 W 700V SOP-8L
