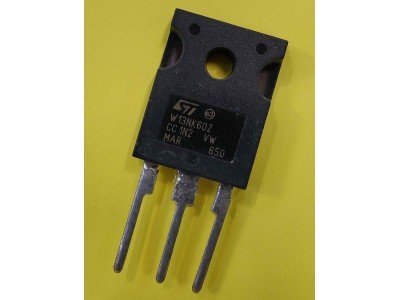

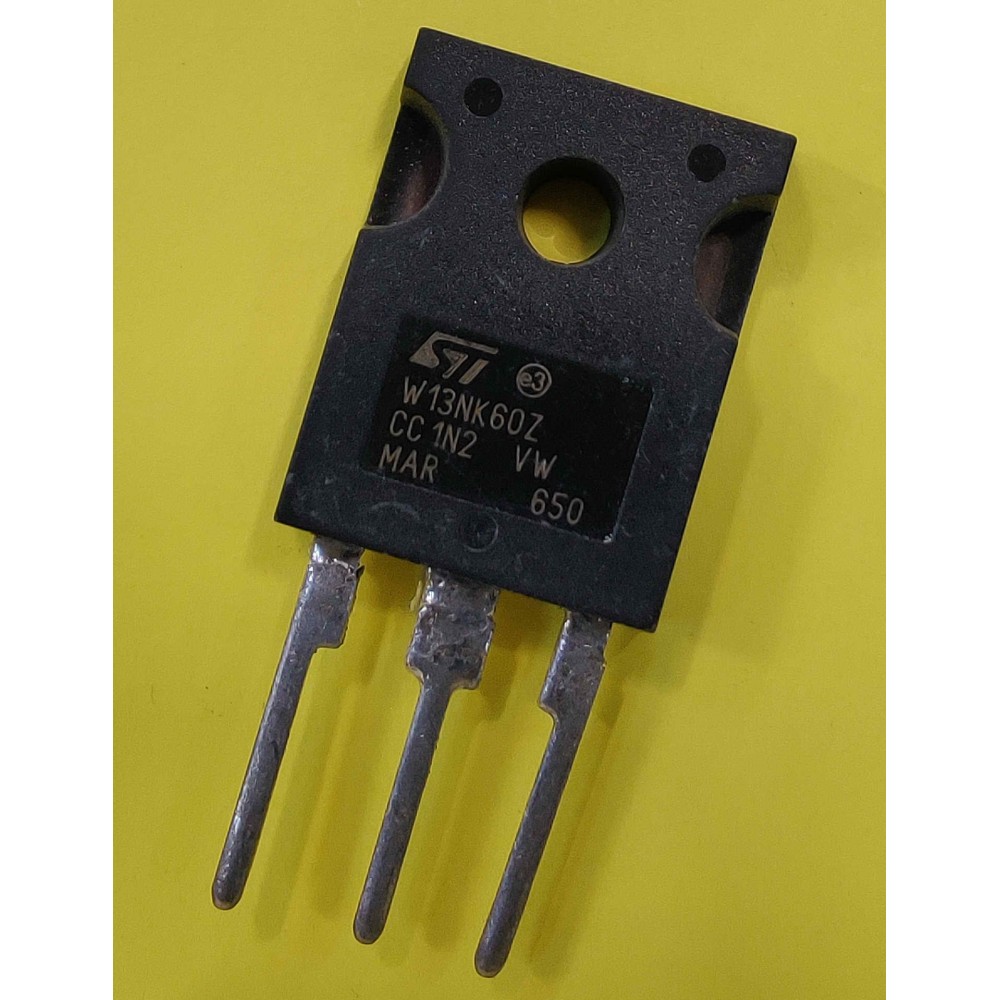

STW13NK60Z || транзистор TO-247 N-cannel

STW13NK60Z (600V*13A*0.48 Om)(TO-247) N-cannel

Опис:
STW13NK60Z — це потужний N-канальний SuperMESH™ MOSFET транзистор з інтегрованим стабілітроном, призначений для використання в високовольтних комутаційних додатках. Має низький опір відкритого каналу, що підвищує ефективність у схемах інверторів, імпульсних джерелах живлення та інших потужних пристроях.

Технічна інформація:

• Тип: N-канальний MOSFET SuperMESH™
• Корпус: TO-247
• Максимальні параметри:
  • Напруга витік-злив (VDS): 600V
  • Напруга затвор-витік (VGS): ±30V
  • Струм зливу (ID) при 25°C: 13A
  • Імпульсний струм зливу (IDM): 52A
  • Потужність розсіювання (PD): до 150W
  • Опір відкритого каналу (RDS(on)): до 0.55 Ом
• Динамічні параметри:
  • Загальний заряд затвора (Qg): 92 нКл при VGS = 10V
  • Ємність входу (Ciss): 2030 пФ при VDS = 25V
  • Час затримки ввімкнення (td(on)): 22 нс
  • Час затримки вимкнення (td(off)): 61 нс
• Особливості захисту:
  • Вбудований стабілітрон для захисту від перенапруги на затворі
  • Висока стійкість до dv/dt (4.5 V/нс) для інтенсивних комутаційних застосувань
  • Стійкість до електростатичного розряду (ESD) до 4000V

Призначення:
  Транзистор STW13NK60Z ідеально підходить для застосувань, де потрібні висока напруга і потужність, таких як імпульсні джерела живлення, інвертори, блоки живлення для двигунів, і високоефективні перетворювачі енергії.

  STW13NK60Z, N-канальний MOSFET, SuperMESH, високовольтний транзистор, транзистор 600V, потужний MOSFET, комутаційний MOSFET, транзистор для інверторів, транзистор з TO-247, MOSFET для джерел живлення

  STW13NK60Z транзистор, N-канальний MOSFET 600V, SuperMESH MOSFET, транзистор TO-247, високовольтний MOSFET, MOSFET для інверторів, комутаційний транзистор STW13NK60Z, транзистор для потужних схем, MOSFET для джерела живлення

Datasheet STW13NK60Z pdf

• STP13NK60Z/FP
• STB13NK60Z
• STB13NK60Z-1
• STW13NK60Z

N-CHANNEL 600V-0.48Ω-13A TO-220/
