Скорочений опис
Мікросхема BQ24297RGER || QFN-24 Опис BQ24297RGER - високоефективний контролер зарядки від компанії Texas Instruments, який підтримує багаторежимне заряджання літій-іонних та літій-полімерних акумуляторів. Мікрос... Читати далі...
Характеристики

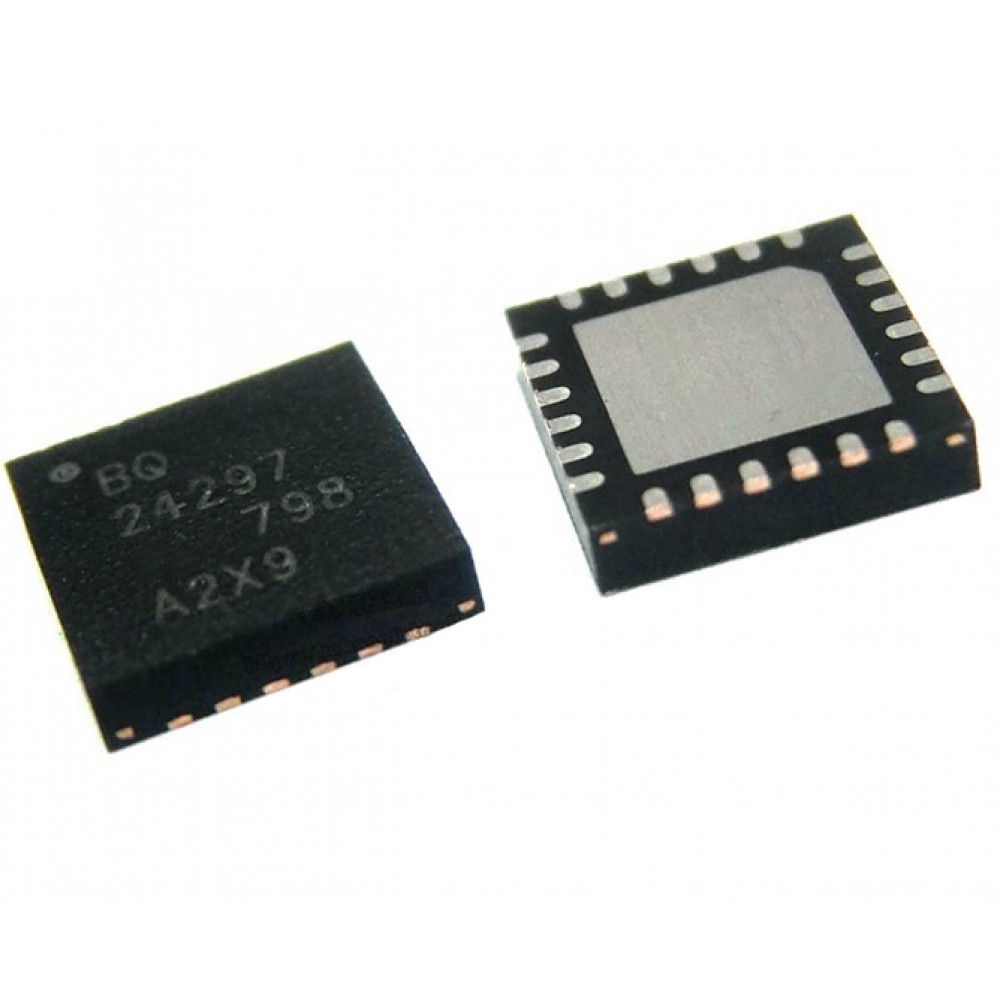

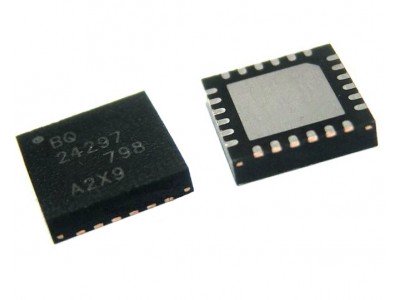

Мікросхема BQ24297RGER || QFN-24
Опис
BQ24297RGER - високоефективний контролер зарядки від компанії Texas Instruments, який підтримує багаторежимне заряджання літій-іонних та літій-полімерних акумуляторів. Мікросхема має інтегрований силовий MOSFET, забезпечує автоматичне виявлення джерела живлення (USB або адаптер), підтримує функцію швидкої зарядки та регулювання струму до 3 А. Вона оптимізована для портативних пристроїв, планшетів, смартфонів, IoT-систем та медичних приладів.
Основні характеристики
- Тип: контролер заряджання літій-іонних акумуляторів
- Корпус: QFN-24
- Робоча напруга живлення: 3,9-17 В
- Струм заряджання: до 3 А
- Струм системного виходу: до 3,25 А
- Вбудований перетворювач типу buck
- Інтерфейс керування: I²C
- Підтримка протоколів USB BC1.2, Apple 1 A/2.1 A, SDP, DCP
- Автоматичне виявлення джерела живлення (USB або адаптер)
- Захист від перевищення температури, короткого замикання, перевищення напруги та струму
- Температурний діапазон роботи: −40 °C ... +85 °C
Специфікація
| Параметр | Значення |
|---|---|
| Тип мікросхеми | Контролер заряджання |
| Корпус | QFN-24 |
| Робоча напруга | 3,9-17 В |
| Максимальний струм заряджання | 3 А |
| Максимальний вихідний струм | 3,25 А |
| Інтерфейс керування | I²C |
| Тип перетворювача | Buck |
| Підтримка протоколів | USB BC1.2, Apple, SDP, DCP |
| Захисти | OVP, OCP, OTP |
| Робоча температура | −40 °C ... +85 °C |
| Виробник | Texas Instruments |
Інструкція
- Підключіть вивід VBUS до джерела живлення USB або адаптера постійної напруги.
- Вивід BAT під'єднайте до позитивного контакту акумулятора.
- Вивід SYS забезпечує живлення системи під час заряджання або при живленні від USB.
- Вивід I²C SDA/SCL підключіть до мікроконтролера для конфігурації параметрів заряджання.
- Вивід CE використовується для включення або вимикання зарядного процесу.
- Для оптимальної роботи використовуйте фільтруючі конденсатори на вході та виході перетворювача, згідно з рекомендаціями datasheet.
BQ24297RGER, BQ24297, контролер заряджання BQ24297, BQ24297 QFN-24, BQ24297 Texas Instruments, мікросхема зарядки акумуляторів, контролер зарядки літій-іонних батарей, BQ24297 charger IC, BQ24297RGER charger, BQ24297 схема підключення, BQ24297 datasheet, BQ24297 pinout, BQ24297 зарядний контролер, BQ24297 управління I2C, BQ24297 зарядка 3А, BQ24297 схема живлення, BQ24297 battery charger, BQ24297 USB зарядка, BQ24297 DCP, BQ24297 BC1.2, BQ24297RGER характеристики
мікросхема BQ24297, BQ24297 QFN-24, контролер заряджання BQ24297RGER, BQ24297 Texas Instruments, BQ24297 зарядка літій-іонних акумуляторів, BQ24297 купити Україна, BQ24297 схема, BQ24297 datasheet pdf, BQ24297 ціна, BQ24297RGER pinout, BQ24297 micro USB зарядка, BQ24297 управління I2C, BQ24297 USB charger IC, BQ24297 battery management, BQ24297 зарядний модуль
Документація BQ24297 pdf
| Перетворювачі DC-DC | |
| Вхідна напруга, В | від 3.9 В до 6.2 В |
| Вихідна напруга, В | від 4.55 В до 5.5 В |
| Максимальний струм навантаження, А | до 3.0 А |
| Тип | Контролер управління заряджанням акумуляторів |
| Корпус | QFN-24 |
| Аналоги | |
