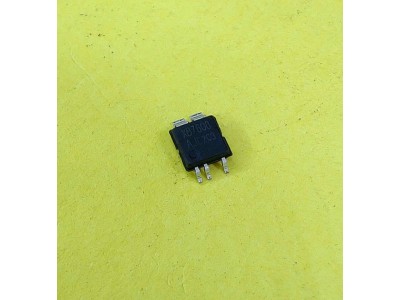

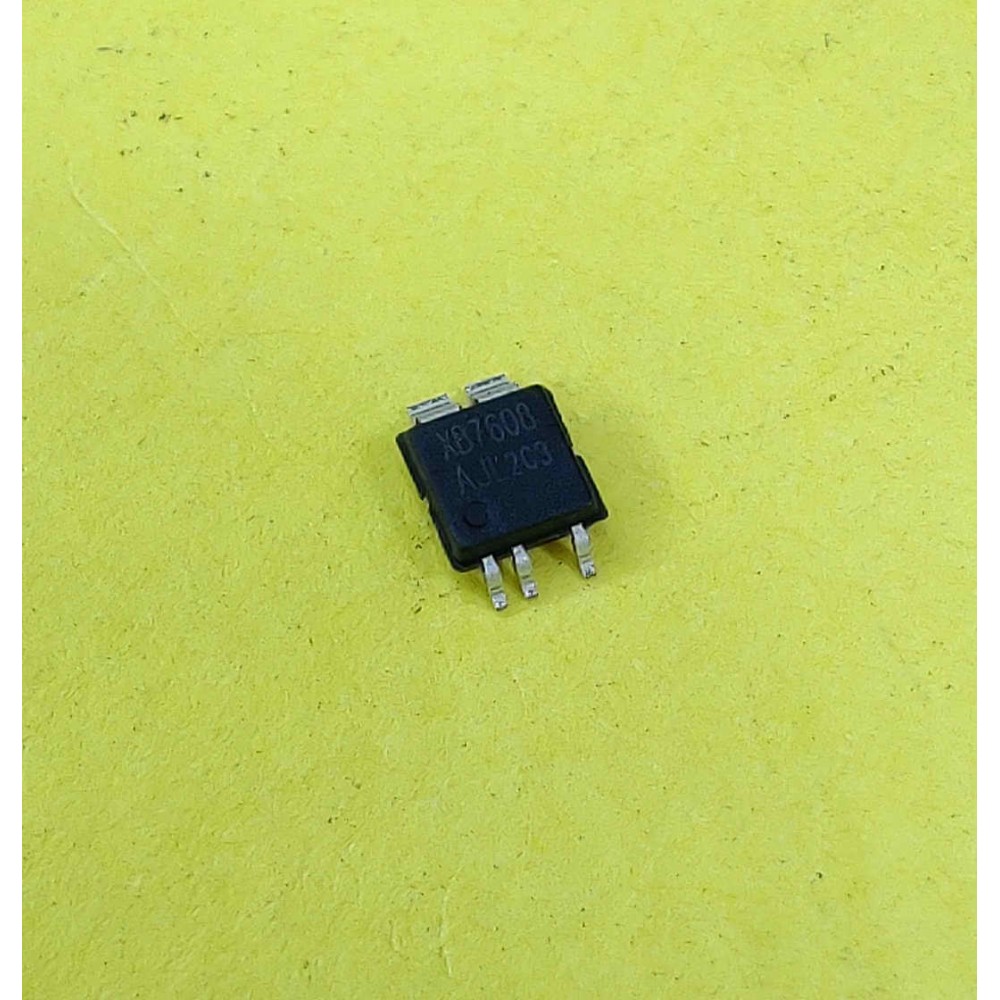

XB7608AJ ||захист li-ion акумулятора CPC5

Опис

   XB7608AJ - інтегральна мікросхема для захисту літій-іонних і літій-полімерних акумуляторів. Вона забезпечує основні функції безпеки, включаючи захист від перенапруги, зниженої напруги, перевантаження струмом і короткого замикання. Вбудований MOSFET із низьким опором (15.5 мОм) та компактний корпус CPC5 роблять цю мікросхему ідеальною для застосування в акумуляторних блоках із обмеженим простором. Забезпечує високу точність визначення напруги та низьке споживання енергії.

Основні характеристики

• Захист:
  • Від перенапруги (VCU: 4.30 В, VCL: 4.10 В).
  • Від зниженої напруги (VDL: 2.40 В, VDR: 3.00 В).
  • Від перевантаження струмом (до 9 А).
  • Від короткого замикання (до 45 А).
• Інтегрований MOSFET: Низький опір RDS(ON) — 15.5 мОм.
• Корпус: Компактний CPC5.
• Низьке споживання енергії:
  • У робочому режимі: 3.5 мкА.
  • У режимі очікування: 1.6 мкА.
• Функції:
  • Зарядка батареї з напругою 0 В.
  • Висока точність визначення напруги.
  • Вбудовані схеми затримки.

Специфікації

Інструкція

1. Підключіть мікросхему до акумуляторного блоку відповідно до схеми застосування.
2. Використовуйте один зовнішній конденсатор для стабільної роботи.
3. Перевірте функції захисту (перенапруга, знижена напруга, коротке замикання) перед використанням.
4. Забезпечте правильну пайку для уникнення пошкоджень.
