Симістор BT139-800E Опис Симістор BT139-800E – це чотириквадрантний симістор із чутливим затвором у корпусі SOT78 (TO-220AB). Він призначений для керування фазовими та загальнопризначеними перемиканнями змінного с... Читати далі...
Характеристики

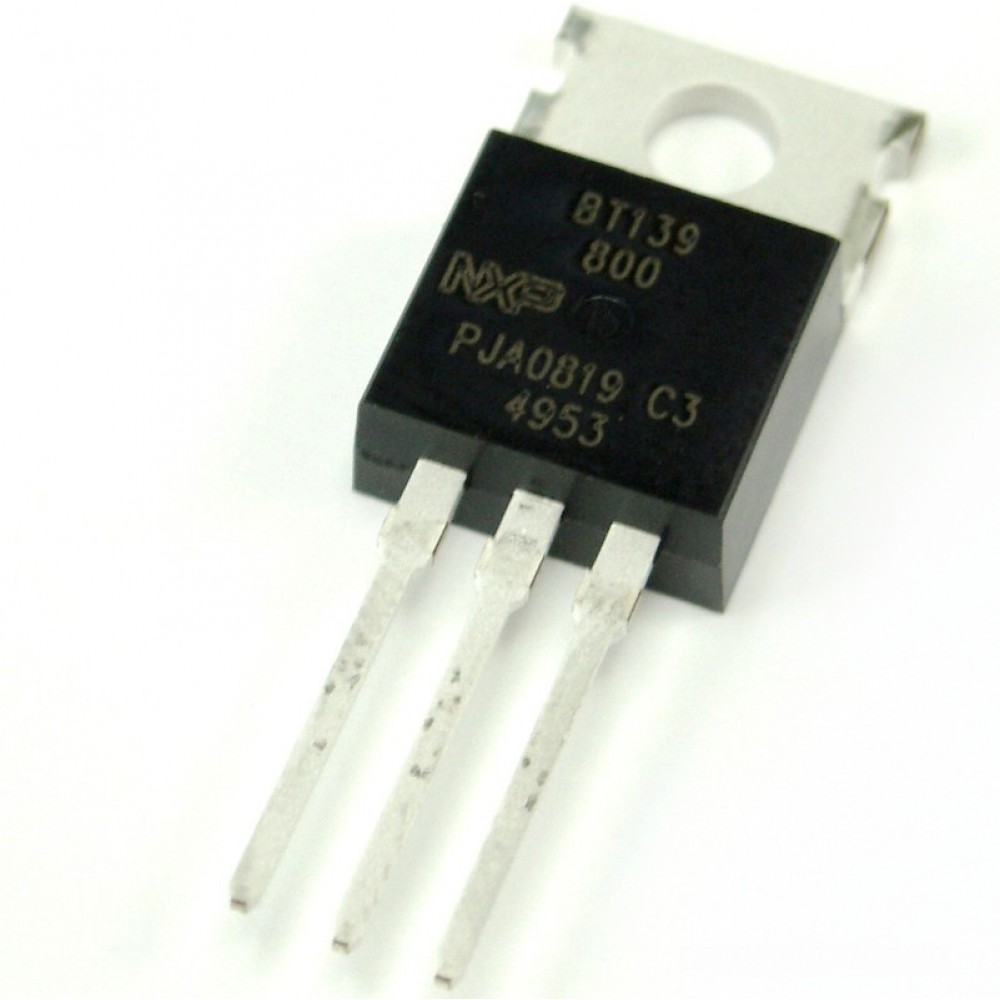

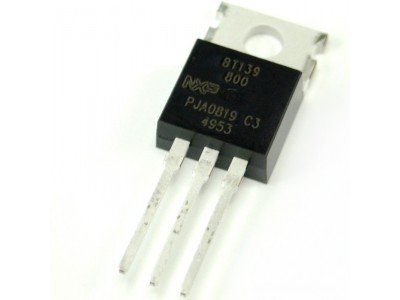

Симістор BT139-800E
Опис
Симістор BT139-800E – це чотириквадрантний симістор із чутливим затвором у корпусі SOT78 (TO-220AB). Він призначений для керування фазовими та загальнопризначеними перемиканнями змінного струму. Ця модель може безпосередньо керуватися від мікроконтролерів або логічних інтегральних схем завдяки низькому струму запуску.
Технічна інформація
- Тип: симістор (TRIAC), 4-квадрантний
- Максимальна повторювана напруга (VDRM): 800 В
- Середній струм (IT(RMS)): 16 А
- Піковий струм (ITSM): 155 А (при 50 Гц), 170 А (при 60 Гц)
- Критичне зростання напруги у вимкненому стані (dVD/dt): 50 В/µs
- Піковий струм затвора (IGM): 2 А
- Середня потужність затвора (PG(AV)): 0.5 Вт
- Температурний діапазон: -40°C до +125°C
- Корпус: TO-220AB
Призначення
BT139-800E використовується для загального керування фазою та комутацією змінного струму, включаючи регулятори потужності для нагрівальних приладів, освітлювальних систем та регулювання швидкості обертання двигунів.
симістор, BT139-800E, 800 В симістор, симістор 16А, керування змінним струмом, фазовий регулятор, триак, TO-220AB, комутація потужності, електронний перемикач, симістор для промислових додатків, перемикання AC, надійний симістор, напівпровідниковий компонент
симістор BT139-800E, триак 800 В, потужний симістор 16А, BT139-800E TO-220AB, симістор для управління AC, керування потужністю BT139-800E
Документація bt139-800 pdf
| Симістори | |
| Корпус | TO-220AB |
| Максимально-допустимий струм у відкритому стані, А | 16.0 Ампер |
| Максимальна напруга в закритому стані, В | 800В |
| Струм спрацьовування, А | 10 - 25 мА |
| Діапазон робочих температур, °С | -40...+150 °С |
| Напруга управління, В | 1.2 - 1.6 В |
