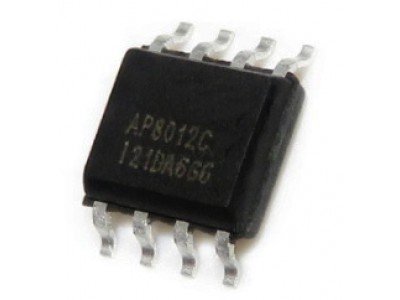

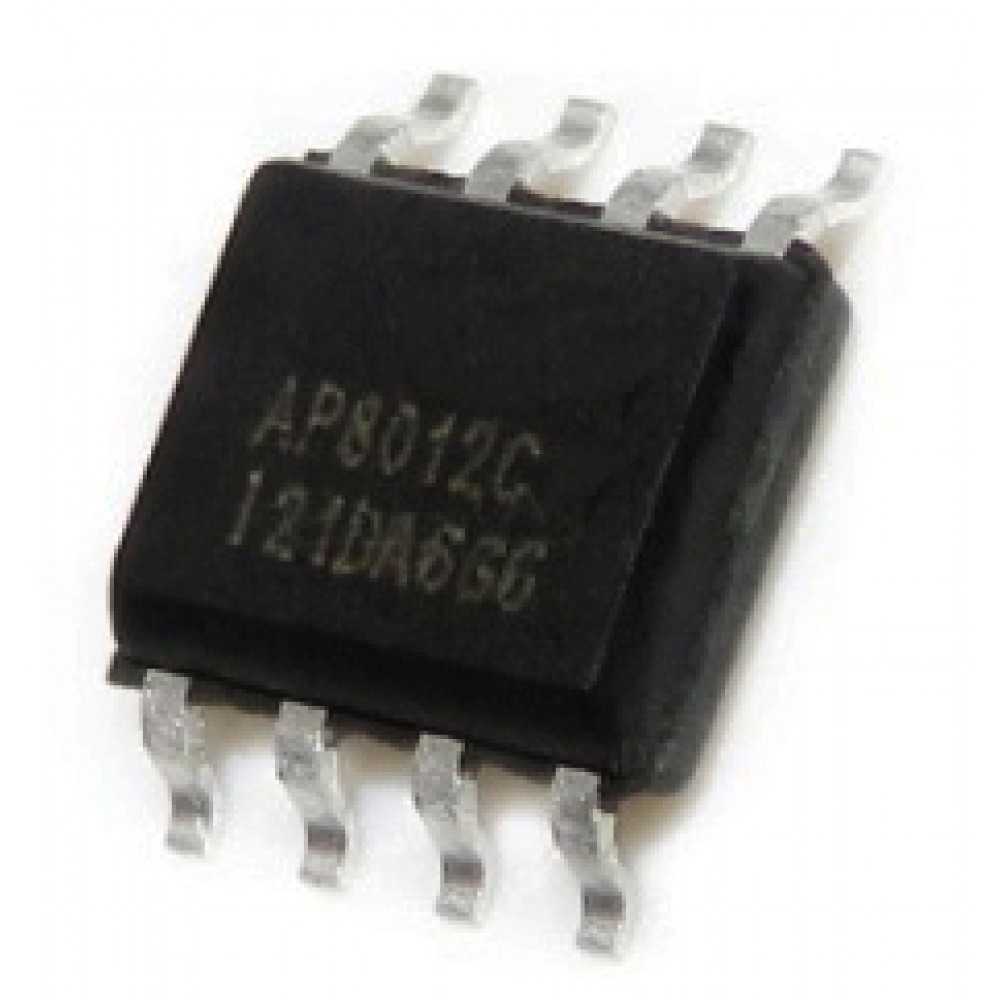

AP8012C || шім-контроле SOP-8

Опис

AP8012 — це високовольтний первинний комутатор для офлайн-імпульсних джерел живлення (SMPS), що поєднує в собі спеціалізований ШІМ-контролер з потужним MOSFET на одному кристалі. Цей чип забезпечує широкий діапазон вхідної напруги від 85 В до 265 В та підтримує вихідну потужність до 13 Вт для різних додатків.

Технічна інформація

• Тип: ШІМ контролер з інтегрованим MOSFET
• Діапазон вхідної напруги: 85 В - 265 В
• Вихідна потужність:
  • SOP8: 5 Вт (США), 8 Вт (Європа)
  • DIP8: 8 Вт (США), 13 Вт (Європа)
• Робоча частота: 60 кГц (фіксована)
• Розміри:
  • SOP8: 4.70 x 6.00 мм
  • DIP8: 9.05 x 6.35 мм
• Максимальна напруга стоку: 730 В
• Максимальна робоча температура: 150°C
• Особливості: Захист від перенапруги, перевантаження, перегріву, блокування при низькій напрузі.

Призначення

AP8012 підходить для використання у різноманітних офлайн-імпульсних джерелах живлення, таких як зарядні пристрої, блоки живлення для DVD/VCD плеєрів, мікрохвильові печі, блоки живлення для кондиціонерів, STB-пристроїв, а також драйвери для світлодіодних ламп.
