Скорочений опис
Інфрачервоний діод IR333C (5.0mm, 940nm) Опис Інфрачервоний діод IR333C від компанії Everlight – це високоякісний випромінювач інфрачервоного світла у прозорому пластиковому корпусі. Діод має довжину хвилі 940... Читати далі...
Характеристики
- Код товару: 4100004
- Наявність: На складі 38

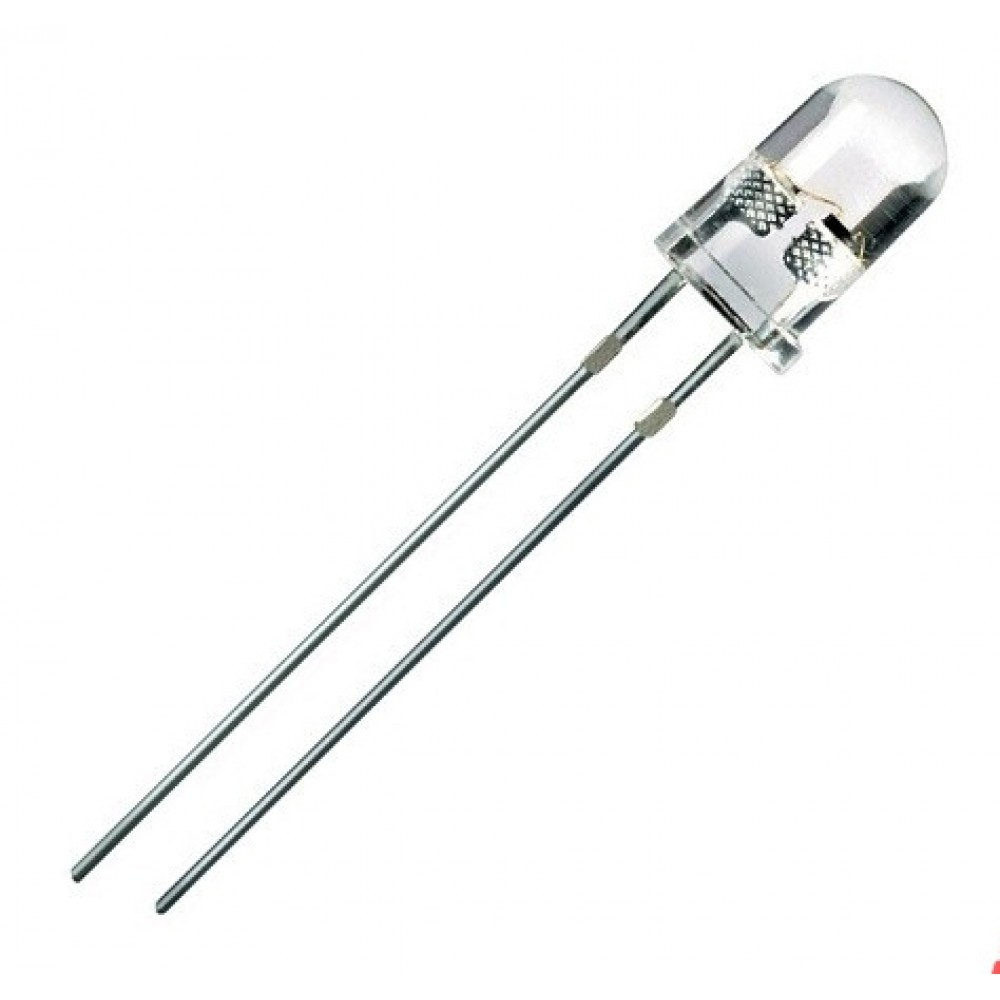

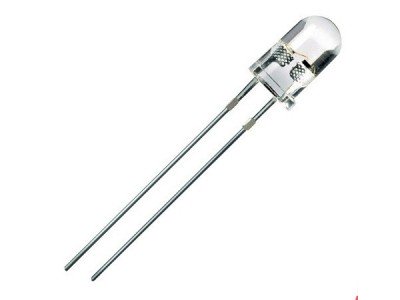

Інфрачервоний діод IR333C (5.0mm, 940nm)
Опис
Інфрачервоний діод IR333C від компанії Everlight – це високоякісний випромінювач інфрачервоного світла у прозорому пластиковому корпусі. Діод має довжину хвилі 940 нм і забезпечує високу інтенсивність випромінювання при низькому робочому напрузі. Завдяки компактному корпусу діаметром 5 мм (T-1 3/4), він ідеально підходить для інфрачервоних систем управління, сенсорних пристроїв і безконтактних комунікацій.
Основні характеристики
- Тип діода: Інфрачервоний випромінюючий діод
- Довжина хвилі: 940 нм
- Діаметр корпусу: 5 мм (T-1 3/4)
- Колір лінзи: Прозорий
- Матеріал чіпа: GaAlAs
- Кут огляду: 20°
- Інтенсивність випромінювання (IF = 20мА): 7.8 – 20 мВт/ср
- Інтенсивність випромінювання (IF = 100мА): 85 мВт/ср
- Пряма напруга (IF = 20мА): 1.2 – 1.5 В
- Пряма напруга (IF = 100мА): 1.4 – 1.8 В
- Максимальний струм: 100 мА
- Піковий струм (імпульсний): 1.0 А (ширина імпульсу ≤100μs, шпаруватість ≤1%)
- Зворотна напруга: 5 В
- Робоча температура: -40°C ~ +85°C
- Температура зберігання: -40°C ~ +100°C
- Температура пайки: 260°C (≤5 сек)
- Розташування виводів: 2.54 мм
Специфікації
| Параметр | Позначення | Мінімальне значення | Типове значення | Максимальне значення | Одиниці виміру |
|---|---|---|---|---|---|
| Радіантна інтенсивність (IF = 20мА) | Ie | 7.8 | 20 | — | мВт/ср |
| Радіантна інтенсивність (IF = 100мА) | Ie | — | 85 | — | мВт/ср |
| Пікова довжина хвилі | λp | — | 940 | — | нм |
| Ширина спектральної смуги | Δλ | — | 45 | — | нм |
| Пряма напруга (IF = 20мА) | VF | — | 1.2 | 1.5 | В |
| Пряма напруга (IF = 100мА) | VF | — | 1.4 | 1.8 | В |
| Зворотний струм (VR = 5В) | IR | — | — | 10 | мкА |
| Кут огляду | 2θ1/2 | — | 20 | — | градуси |
Інструкція з використання
-
Підключення
- Підключіть анод (+) до джерела живлення через струмообмежувальний резистор.
- Катод (-) підключіть до загального заземлення.
-
Рекомендовані умови експлуатації
- Використовуйте при робочій температурі від -40°C до +85°C.
- Дотримуйтеся рекомендованого струму 20-100 мА для стабільної роботи.
- Уникайте перевищення максимально допустимого струму (100 мА).
-
Пайка
- Дотримуйтеся температурного режиму 260°C не більше 5 секунд.
- Використовуйте антиперегрівні заходи для збереження робочих характеристик.
-
Зберігання
- Зберігати в сухому місці при температурі до 30°C та вологості до 70%.
- Термін зберігання – до 3 місяців або 1 рік у герметичній упаковці з осушувачем.
