Скорочений опис

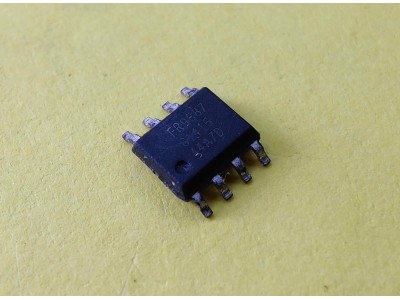

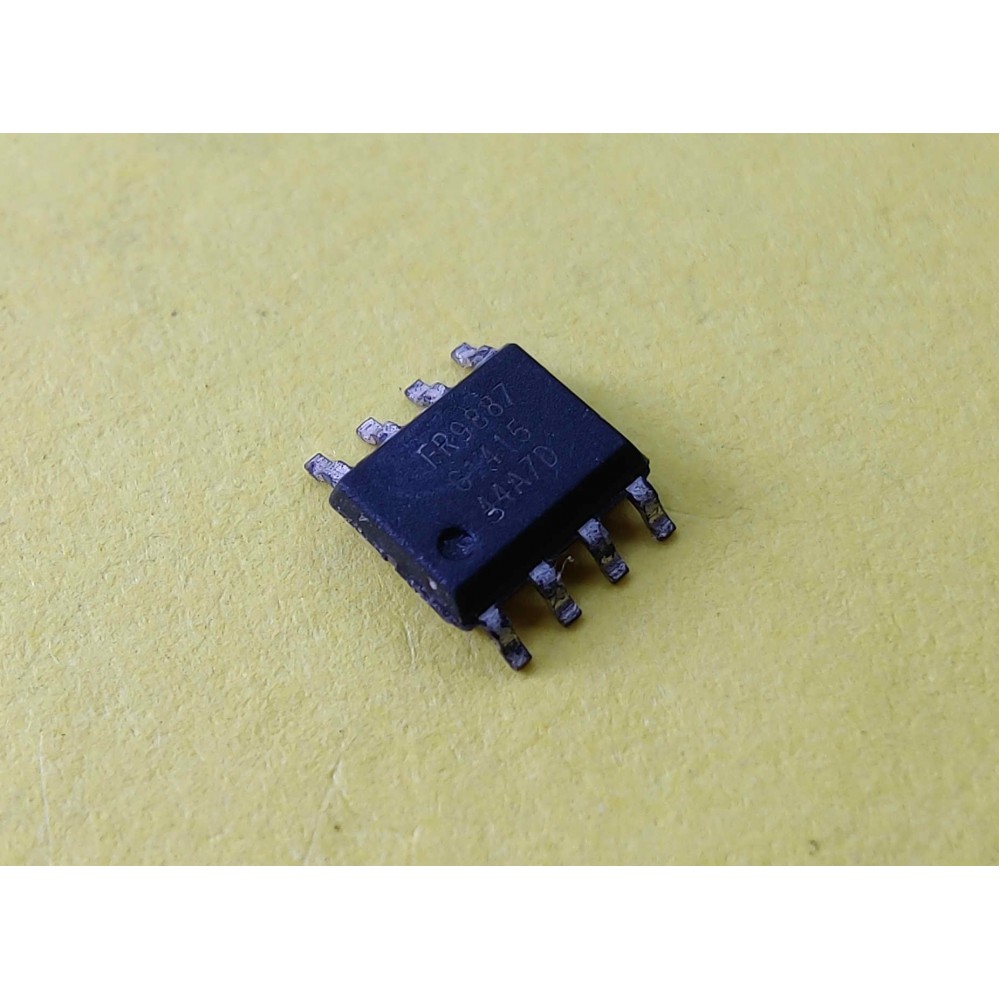

FR9887 – синхронний понижуючий DC/DC перетворювач, призначений для ефективного зниження напруги живлення з вхідного діапазону 4.5V – 23V до вихідної напруги 0.925V – 14V при струмі до 2A. Завдяки високій ефективності... Читати далі...
Характеристики
FR9887 – синхронний понижуючий DC/DC перетворювач, призначений для ефективного зниження напруги живлення з вхідного діапазону 4.5V – 23V до вихідної напруги 0.925V – 14V при струмі до 2A. Завдяки високій ефективності до 95% та інтегрованому низькоомному MOSFET, пристрій ідеально підходить для компактних та енергоефективних рішень. Мікросхема підтримує функцію PSM (режим високої ефективності при малих навантаженнях), програмований м'який запуск та вихід Power Good для моніторингу стабільності вихідної напруги.
Основні характеристики
- Діапазон вхідної напруги: 4.5V – 23V
- Максимальний вихідний струм: 2A
- Діапазон вихідної напруги: 0.925V – 14V
- ККД: до 95%
- Частота перемикання: 340 кГц
- Функція PSM для підвищення ефективності при малих навантаженнях
- Регульований Soft-Start або вбудований 600µs Soft-Start
- Вбудована компенсація для зменшення кількості зовнішніх компонентів
- Hiccup Short Circuit Protect – захист від короткого замикання
- Вихід Power Good для моніторингу стабільності напруги
- Корпус: SOP-8 (Exposed Pad)
Специфікації
| Параметр | Значення |
|---|---|
| Вхідна напруга (VIN) | 4.5V – 23V |
| Вихідна напруга (VOUT) | 0.925V – 14V |
| Максимальний вихідний струм | 2A |
| Частота перемикання | 340 кГц |
| Опір MOSFET (Rds(on)) | Низький |
| Захист від перенапруги | Так |
| Захист від перегріву | Так |
| Робочий діапазон температур | -40°C – +85°C |
| Корпус | SOP-8 (Exposed Pad) |
Інструкція
- Підключення живлення: підключіть вхідну напругу (4.5V – 23V) до VIN.
- Конфігурація вихідної напруги: встановіть необхідну вихідну напругу за допомогою резистивного дільника на FB.
- Підключення м’якого запуску (Soft-Start): використовуйте зовнішній конденсатор або внутрішній таймер 600µs.
- Використання Power Good: підключіть PG для моніторингу стабільності напруги.
- Захисти: пристрій автоматично вимикається при перевантаженні або короткому замиканні.
DC/DC перетворювач, FR9887, step-down конвертер, понижуючий стабілізатор, регульований вихід, високий ККД, Power Good, захист від короткого замикання, компактний корпус, 2A вихідний струм
DC/DC конвертер, FR9887 купити, step-down перетворювач 2A, ефективний стабілізатор напруги, імпульсний регулятор, мікросхема живлення, стабілізація напруги
Документація FR9887 pdf
| Електронні компоненти | |
| Корпус | SOP-8 |
| Потужність, Вт | |
| Напруга живлення, В max | до 23 вольт |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 4.5V to 23V |
| Вихідна напруга, В | 0.925V – 14V |
| Максимальний струм навантаження, А | 2.0 А |
| Тип | DC-DC перетворювач |
| Частота, Мгц | 340KHz |
