Скорочений опис
Мікросхема FR9886 SOP8 Аналоги: SSY1920 Опис FR9886 - синхронний понижувальний DC/DC перетворювач, який забезпечує широкий діапазон вхідної напруги (4.5–23 В) та вихідний струм до 2.5 А. Він ідеально підходить дл... Читати далі...
Характеристики

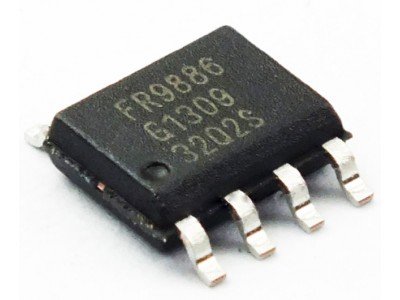

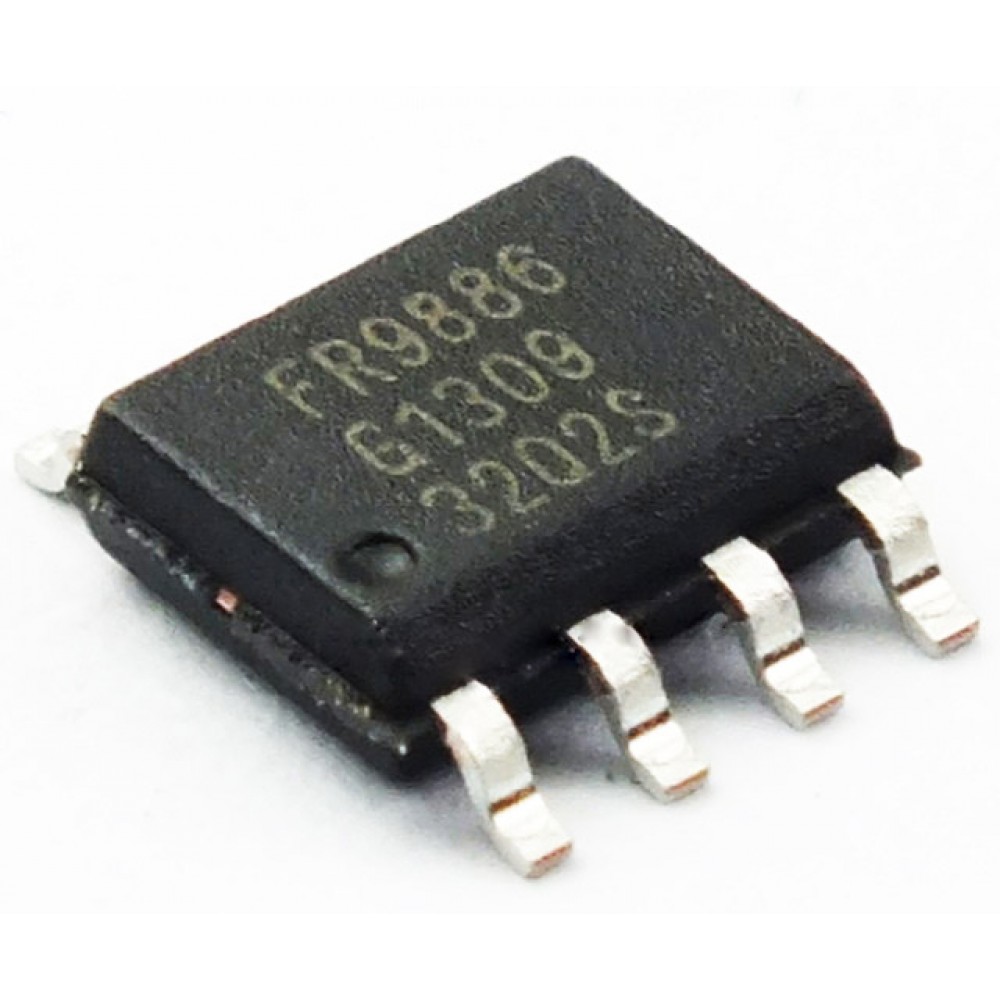

Мікросхема FR9886 SOP8
Аналоги: SSY1920
Опис
FR9886 - синхронний понижувальний DC/DC перетворювач, який забезпечує широкий діапазон вхідної напруги (4.5–23 В) та вихідний струм до 2.5 А. Він ідеально підходить для живлення низьковольтних схем, таких як LCD-дисплеї, STB (приставки) та модеми. Завдяки високій ефективності (до 96%), вбудованим функціям захисту та простоті використання, FR9886 забезпечує стабільну та надійну роботу.
Основні характеристики
- Вхідна напруга: 4.5–23 В.
- Вихідна напруга: 0.925–20 В.
- Вихідний струм: до 2.5 А.
- Частота перемикання: 340 кГц.
- Ефективність: до 96%.
- Вбудований захист: від перенапруги, перевантаження, перегріву, короткого замикання.
- Компактний корпус: SOP-8 / SOP-8 з теплопоглинаючою підкладкою.
Специфікації
| Параметр | Значення |
|---|---|
| Вхідна напруга (VIN) | 4.5–23 В |
| Вихідна напруга (VOUT) | 0.925–20 В |
| Вихідний струм (IOUT) | до 2.5 А |
| Частота перемикання (FOSC) | 340 кГц |
| Коефіцієнт корисної дії (Eff) | до 96% |
| Робоча температура | -40…+85 °C |
Інструкція
-
Виберіть зовнішні компоненти (резистори, конденсатори, індуктивність) відповідно до типового застосування.
-

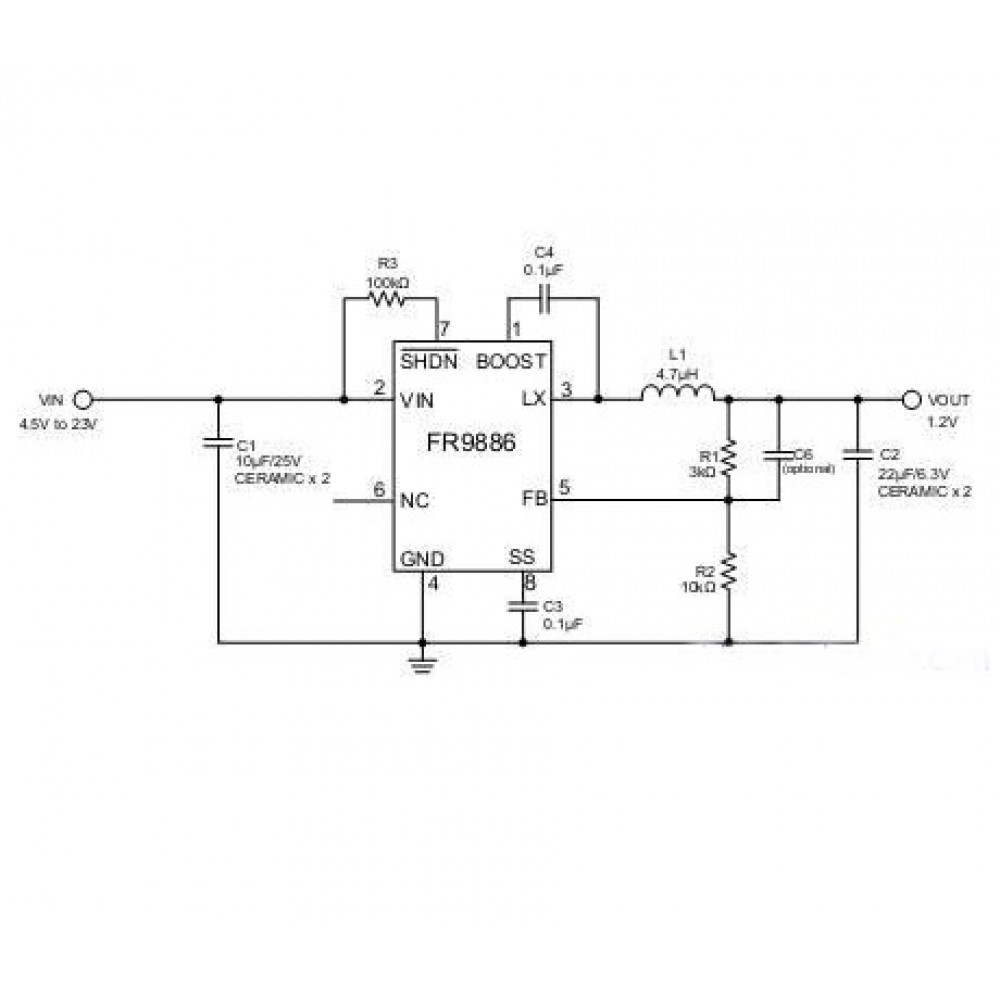

Підключіть мікросхему згідно схеми з datasheet.
-
Забезпечте адекватне охолодження при максимальних навантаженнях.
-
Перевірте налаштування вихідної напруги через резистивний подільник.
FR9886, DC/DC перетворювач, синхронний понижувальний перетворювач, регулятор напруги, компактний перетворювач, високоефективний перетворювач, FR9886 DC/DC регулятор.
FR9886 мікросхема, DC/DC перетворювач FR9886, синхронний регулятор напруги, високоефективний DC/DC регулятор, стабілізатор напруги.
| Електронні компоненти | |
| Корпус | SOP-8 |
| Потужність, Вт | |
| Напруга живлення, В max | |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 4.5V to 23V |
| Вихідна напруга, В | 0.925V to 20V |
| Максимальний струм навантаження, А | 2.5 А |
| Тип | DC-DC перетворювач |
| Частота, Мгц | 340KHz |
| Аналоги | |
