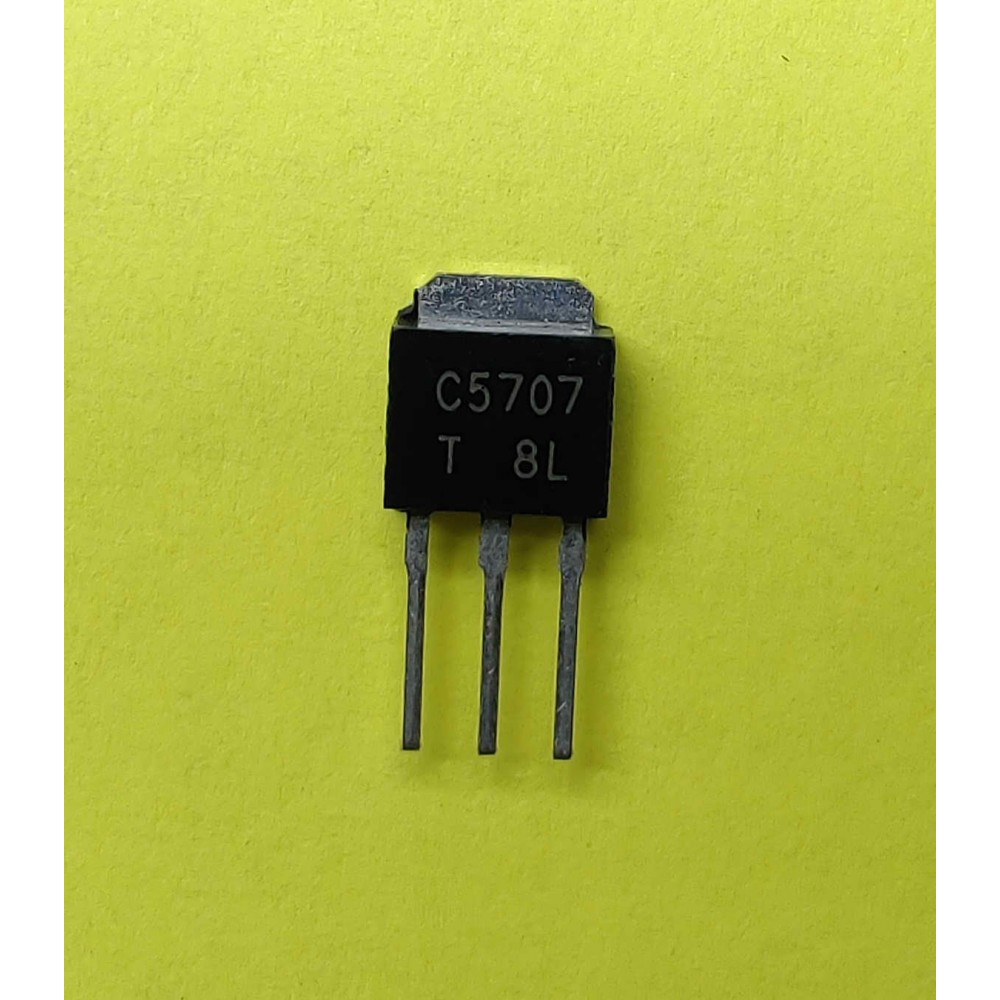

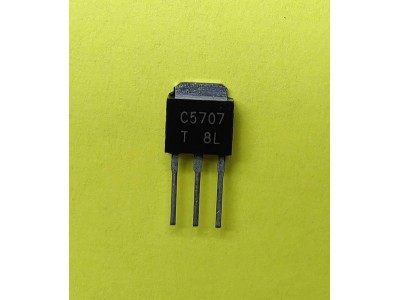

2SC5707 ||транзистор TO-251 npn

Опис

  2SC5707 - біполярний транзистор NPN типу, розроблений для застосування у драйверах реле, перетворювачах DC/DC, лампах, моторах та високошвидкісних комутаційних схемах. Завдяки низькому VCE(sat), високій швидкості перемикання та значній потужності розсіювання, цей транзистор підходить для широкого спектру застосувань.

Основні характеристики

• Тип корпусу: IPAK (TP), DPAK (TP-FA).
• Максимальна напруга колектор-база (VCBO): 100 В.
• Максимальна напруга колектор-емітер (VCEO): 50 В.
• Максимальна напруга емітер-база (VEBO): 6 В.
• Максимальний струм колектора (IC): 8 А.
• Імпульсний струм колектора (ICP): 11 А.
• Потужність розсіювання (PC):
  • 1.0 Вт (без тепловідведення).
  • 15 Вт (з тепловідведенням, при Tc = 25°C).
• Робочий температурний діапазон (Tj): -55°C до +150°C.
• Коефіцієнт підсилення струму (hFE): 200–560 (VCE = 2 В, IC = 500 мА).
• Швидкість перемикання:
  • Час включення (ton): 30 нс.
  • Час зберігання (tstg): 420 нс.
  • Час падіння (tf): 25 нс.

Специфікації

Інструкція

1. Підключення:
   • Вивід 1: База.
   • Вивід 2: Колектор.
   • Вивід 3: Емітер.
   • Вивід 4: Колектор (для корпусу DPAK).
2. Монтаж: Встановіть у відповідний корпус (IPAK або DPAK) з тепловідведенням для забезпечення оптимального теплового режиму.
3. Експлуатація: Використовуйте у межах вказаних параметрів напруги та струму.
