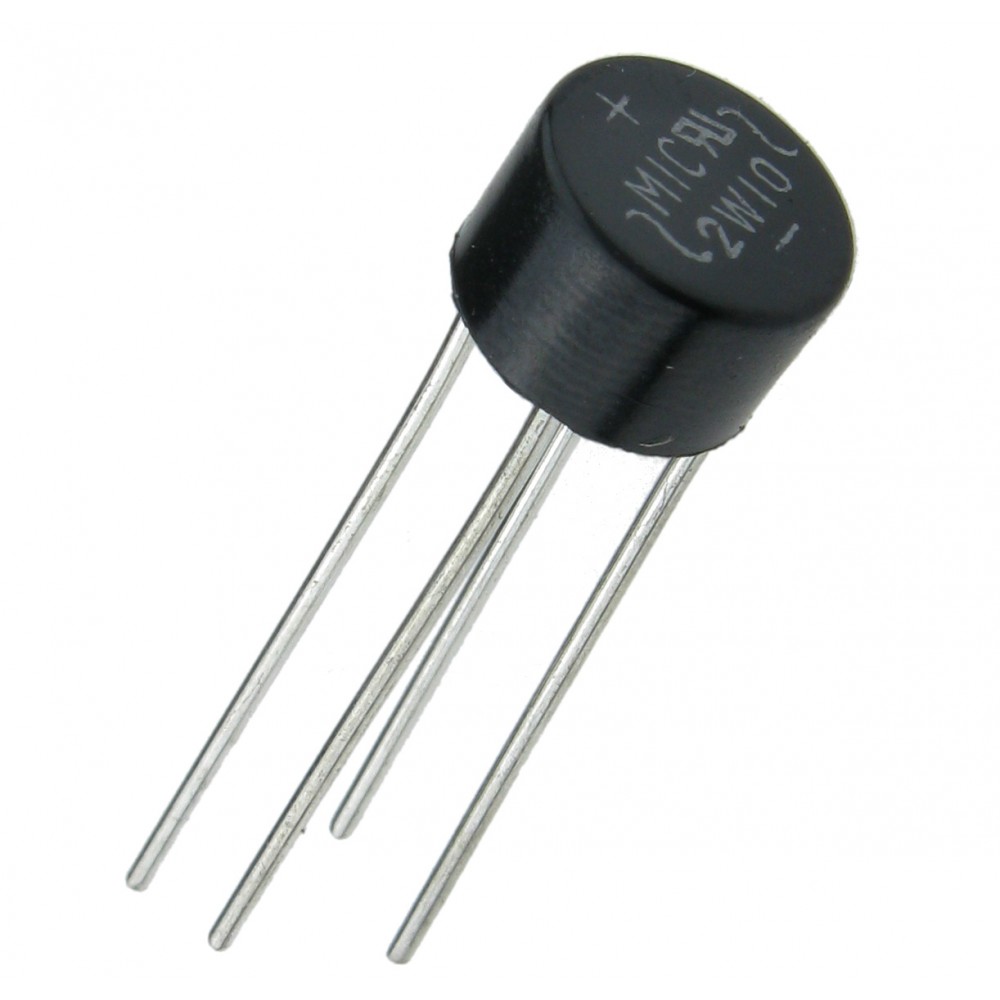

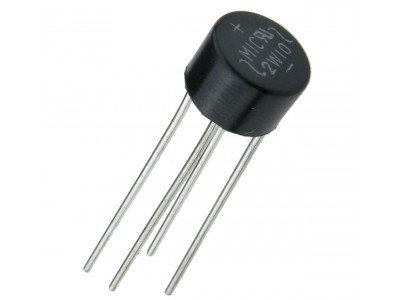

Діодний міст 2W10 (2A* 1000V) Документація pdf
Опис
2W10 - однофазний діодний міст, який забезпечує ефективне випрямлення змінного струму в постійний. Завдяки високій надійності, низькому прямому падінню напруги та високій здатності витримувати імпульсний струм, цей пристрій є ідеальним рішенням для друкованих плат та інших електронних пристроїв.
Основні характеристики
- Номінальна зворотна напруга: 1000 В.
- Середній випрямлений струм: 2.0 А.
- Максимальний імпульсний струм: 60 А (8,3 мс).
- Низький зворотний струм: 5 µА при 25°C.
- Робочий температурний діапазон: -55…+125 °C.
- Вага: 1.1 г.
Специфікації
| Параметр | Значення |
|---|---|
| Повторювана зворотна напруга (VRRM) | 1000 В |
| RMS напруга (VRMS) | 700 В |
| Постійна блокуюча напруга (VDC) | 1000 В |
| Середній випрямлений струм (IO) | 2.0 А |
| Імпульсний струм (IFSM) | 60 А (8,3 мс) |
| Зворотний струм витоку (IR) | 5 µА (25°C), 500 µА (100°C) |
| Пряме падіння напруги (VF) | 1.0 В при 2.0 А |
| Діапазон температур | -55…+125 °C |
Інструкція
-
Переконайтеся, що параметри пристрою відповідають вимогам вашої схеми.
-
Підключіть входи діодного мосту (~) до джерела змінного струму.
-
Під'єднайте виходи (+ та -) до вашого навантаження.
-
Переконайтеся у правильній полярності для стабільної роботи.
-
Уникайте перевищення граничних характеристик.
2W10, діодний міст, випрямляч змінного струму, високонадійний діод, компактний випрямляч, 2А діодний міст, електронний компонент.
діодний міст 2W10, випрямляч змінного струму, високоефективний діодний міст, компактний випрямляч, надійний випрямляч.
| Діоди | |
| Конфігурація діода | Випрамляючий |
| Корпус | RB20 |
| Максимальна зворотня напруга | 1000 Вольт |
| Максимальний прямий струм | 2.0 А |
