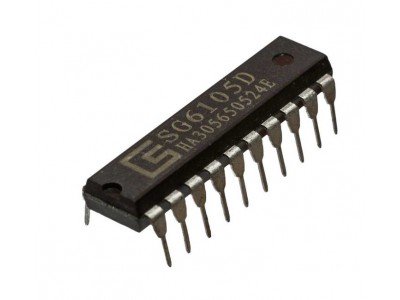

SG6105D || PWM - контролер DIP-20

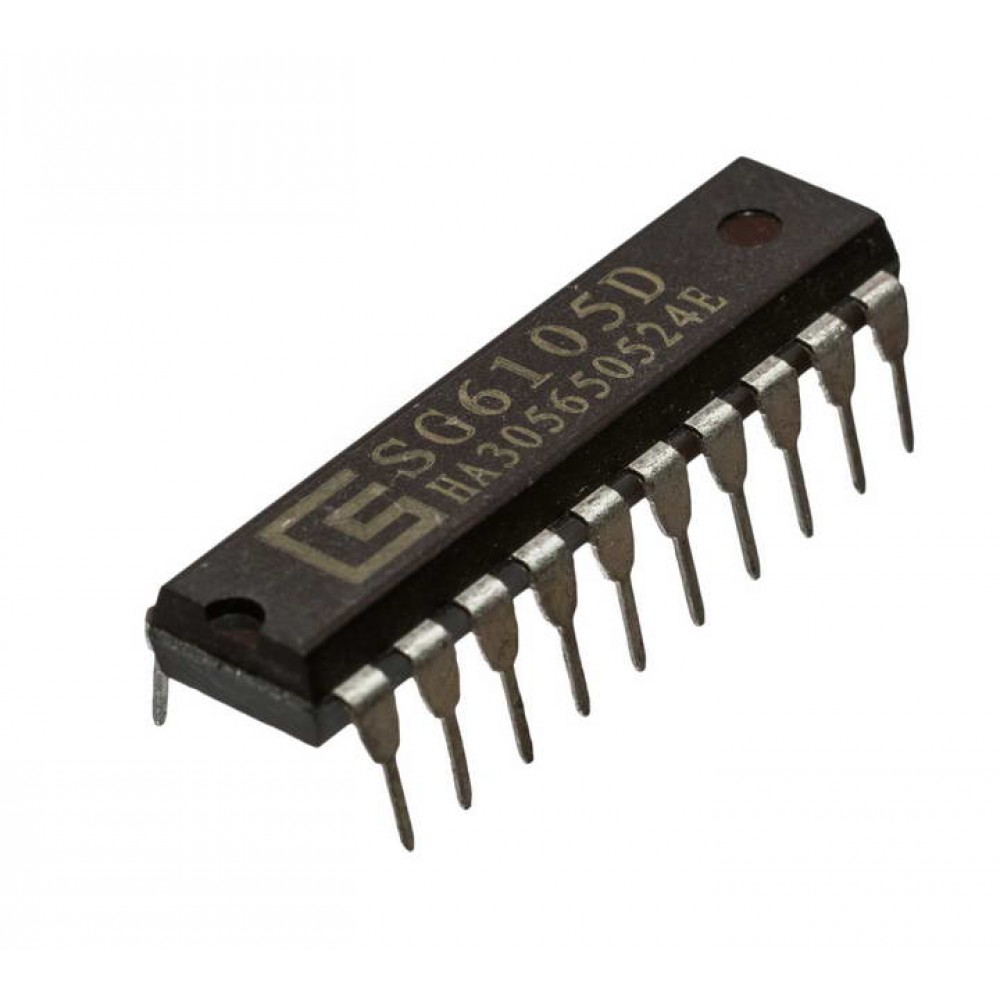

Мікросхема SG6105D DIP20

Опис
  SG6105D — це комплексний контролер живлення, що поєднує функції нагляду, регулювання та широтно-імпульсної модуляції (ШІМ) для блоків живлення комп’ютерів, таких як ATX. Він забезпечує захист від перенапруги, короткого замикання, а також функції "power good" та дистанційного вмикання/вимикання. Контролер дозволяє підключати 3.3V, 5V, 12V, -12V лінії живлення та має вбудовані стабілізатори для 3.3V і 5V.

Технічна інформація

• Діапазон напруги живлення: 4.5V - 5.5V
• Захист від перенапруги для ліній: 3.3V, 5V, 12V
• Захист від заниженої напруги для ліній: 3.3V, 5V, 12V, -12V
• Функції захисту: захист від перенапруги (OVP), заниженої напруги (UVP), захист від перевантаження (OPP)
• Дистанційне ввімкнення/вимкнення: через логічний вхід PSON
• Частота ШІМ: до 65 кГц
• Корпус: 20-виводний DIP

Призначення
  SG6105D підходить для імпульсних блоків живлення, особливо в комп’ютерних системах, таких як ATX, NLX, SFX, що потребують надійного управління і захисту ліній живлення.

SG6105D, контролер живлення, ATX блок живлення, захист від перенапруги, шунтовий регулятор, ШІМ контролер, power good сигнал, дистанційне ввімкнення, регулятор 3.3V, регулятор 5V, комп'ютерний блок живлення.

SG6105D контролер живлення, ATX блок живлення, захист від перенапруги, power good сигнал, регулятор 3.3V, 5V, шунтовий регулятор, дистанційне ввімкнення, ШІМ для блоків живлення, контролер для ATX.

Документація sg6105 pdf
