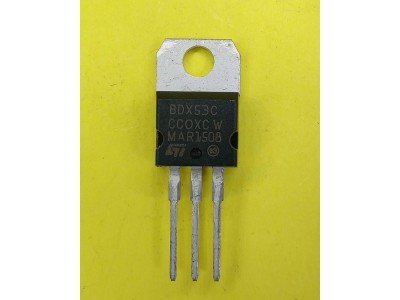

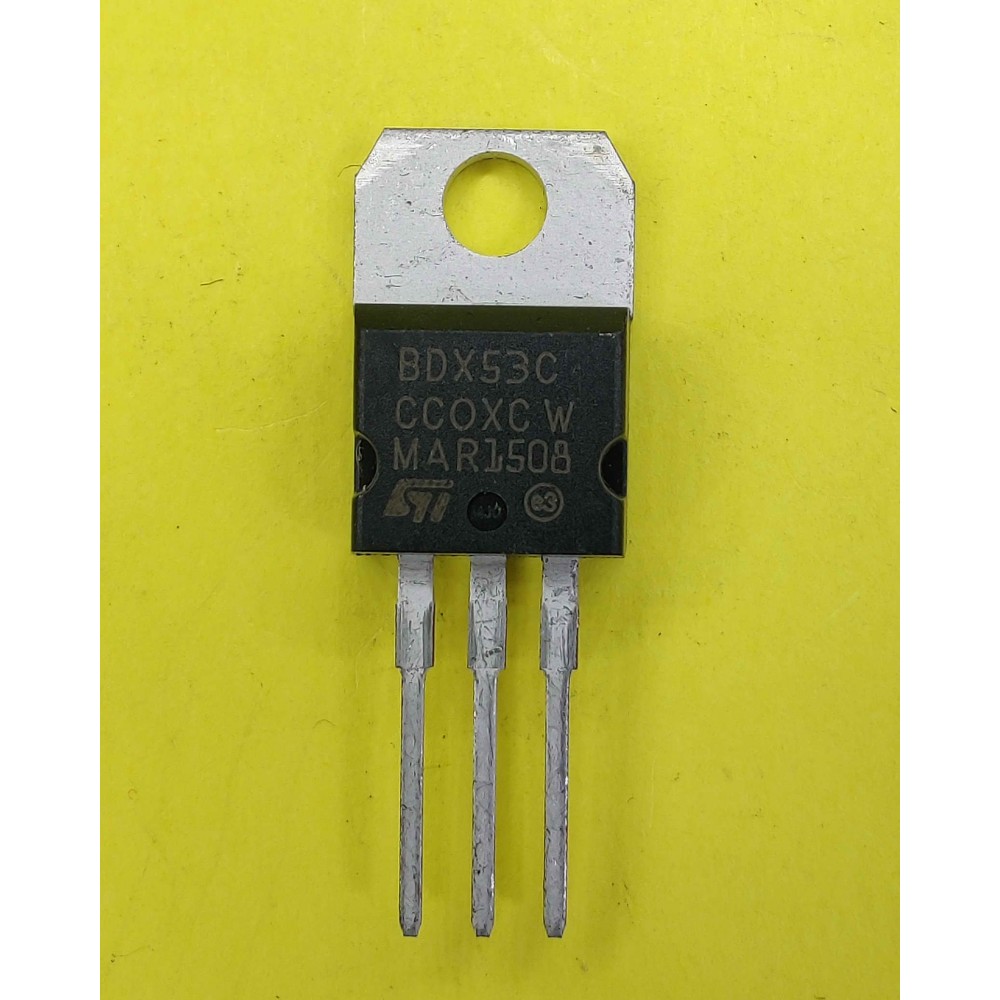

BDX53C || Транзистор TO-220 NPN

Опис

   BDX53C - високоефективний NPN силовий Дарлінгтон транзистор у корпусі TO-220, розроблений для підсилювачів потужності, комутаційних схем і промислових додатків. Завдяки монолітній конструкції Дарлінгтона і вбудованому антизворотному діоду, транзистор забезпечує високу надійність і продуктивність навіть у важких умовах. Комплементарний до транзистора BDX54C.

Основні характеристики

• Тип транзистора: NPN Дарлінгтон.
• Напруга колектор-база (VCBO): 100 В.
• Напруга колектор-емітер (VCEO): 100 В.
• Напруга емітер-база (VEBO): 5 В.
• Максимальний струм колектора (IC): 8 А (постійний), 12 А (піковий).
• Потужність розсіювання (PC): 60 Вт (при TC = 25°C).
• Температурний діапазон роботи: -65°C до +150°C.
• Коефіцієнт підсилення струму (hFE): 750 (типово при IC = 3 А, VCE = 3 В).
• Вбудований діод: Антизворотний діод між колектором і емітером.

Специфікації

Інструкція з монтажу

1. Підготовка:
   • Перевірте відповідність транзистора електричній схемі.
2. Монтаж:
   • Встановіть транзистор у корпусі з використанням радіатора для тепловідведення.
   • Підключіть виводи до друкованої плати:
     • Вивід 1: База.
     • Вивід 2: Колектор.
     • Вивід 3: Емітер.
3. Експлуатація:
   • Забезпечте дотримання параметрів напруги, струму та температури для безпечної роботи.

BDX53C, NPN Дарлінгтон транзистор, силовий транзистор, TO-220 корпус, транзистор для підсилювачів, транзистор для комутаційних схем.

транзистор BDX53C, NPN силовий Дарлінгтон транзистор, транзистор для підсилювачів потужності, TO-220 корпус.

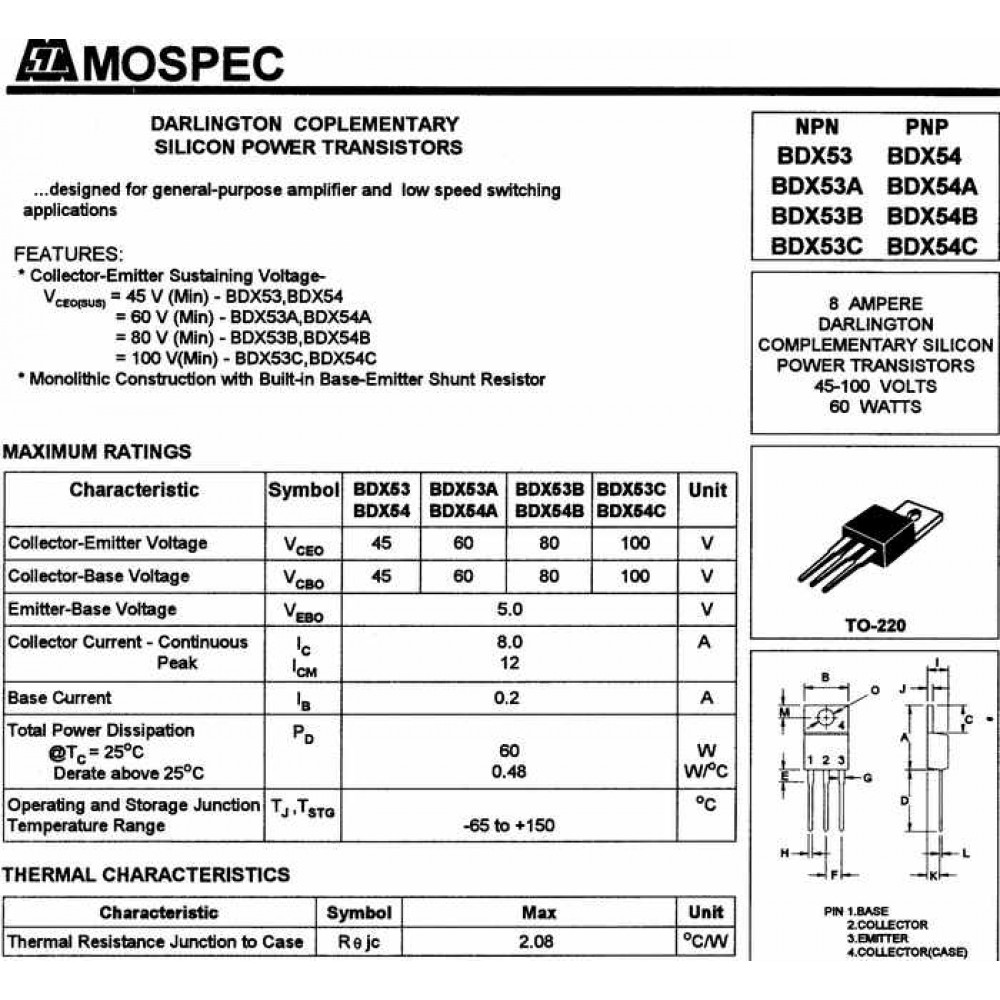

Datasheet BDX53C pdf
