Скорочений опис
Опис KBPC610 - однофазний діодний міст, який забезпечує ефективне перетворення змінного струму в постійний. Пристрій відзначається високою надійністю, низькими втратами потужності, компактними розмірами та здатністю ... Читати далі...
Характеристики
- Код товару: 0900017
- Наявність: На складі 22
Опис

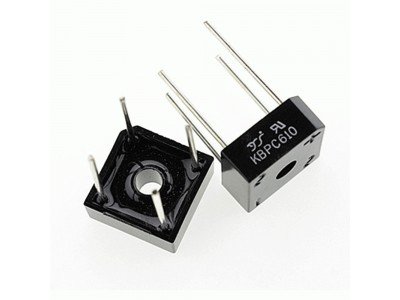

KBPC610 - однофазний діодний міст, який забезпечує ефективне перетворення змінного струму в постійний. Пристрій відзначається високою надійністю, низькими втратами потужності, компактними розмірами та здатністю витримувати високі імпульсні струми. Він підходить для використання як у промислових, так і в побутових електричних схемах.
Основні характеристики
- Номінальна середня напруга: 50–1000 В
- Середній випрямлений струм: 6 А
- Імпульсний струм: до 125 А (50 Гц), 137 А (60 Гц)
- Пряме падіння напруги: 1.2 В при 3 А
- Робочий температурний діапазон: -40…+150 °C
- Компактна вага: 6 г
Специфікації
| Параметр | Значення |
|---|---|
| Повторювана зворотна напруга (VRRM) | 50–1000 В |
| Середній випрямлений струм (IO) | 6 А (резистивне навантаження) |
| Імпульсний струм (IFSM) | 125 А (50 Гц), 137 А (60 Гц) |
| Пряме падіння напруги (VFM) | 1.2 В при 3 А |
| Зворотний струм витоку (IRM) | 10 µА (25°C), 1 мА (150°C) |
| Діапазон робочих температур | -40…+150 °C |
| Вага | 6 г |
Інструкція
-
Переконайтеся, що параметри пристрою відповідають вимогам вашої схеми.
-
Підключіть входи діодного мосту (~) до джерела змінного струму.
-
Під'єднайте виходи (+ та -) до вашого навантаження.
-
Уникайте перевищення граничних характеристик для забезпечення стабільної роботи.
однофазний діодний міст, KBPC610, випрямляч змінного струму, компактний діодний міст, низькі втрати потужності, імпульсний струм, промислові схеми, ефективний випрямляч, високонадійний діодний міст, діодний міст для електроніки.
SEO
діодний міст KBPC610, випрямляч змінного струму, надійний випрямляч, промисловий діодний міст, низьке падіння напруги, компактний випрямляч.
Datasheet KBPC610 pdf
| Діоди | |
| Конфігурація діода | Випрамляючий |
| Корпус | |
| Максимальна зворотня напруга | 1000 Вольт |
| Максимальний прямий струм | 6.0 А |
