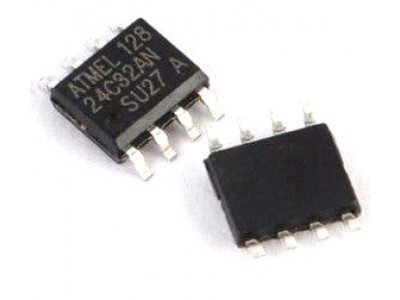

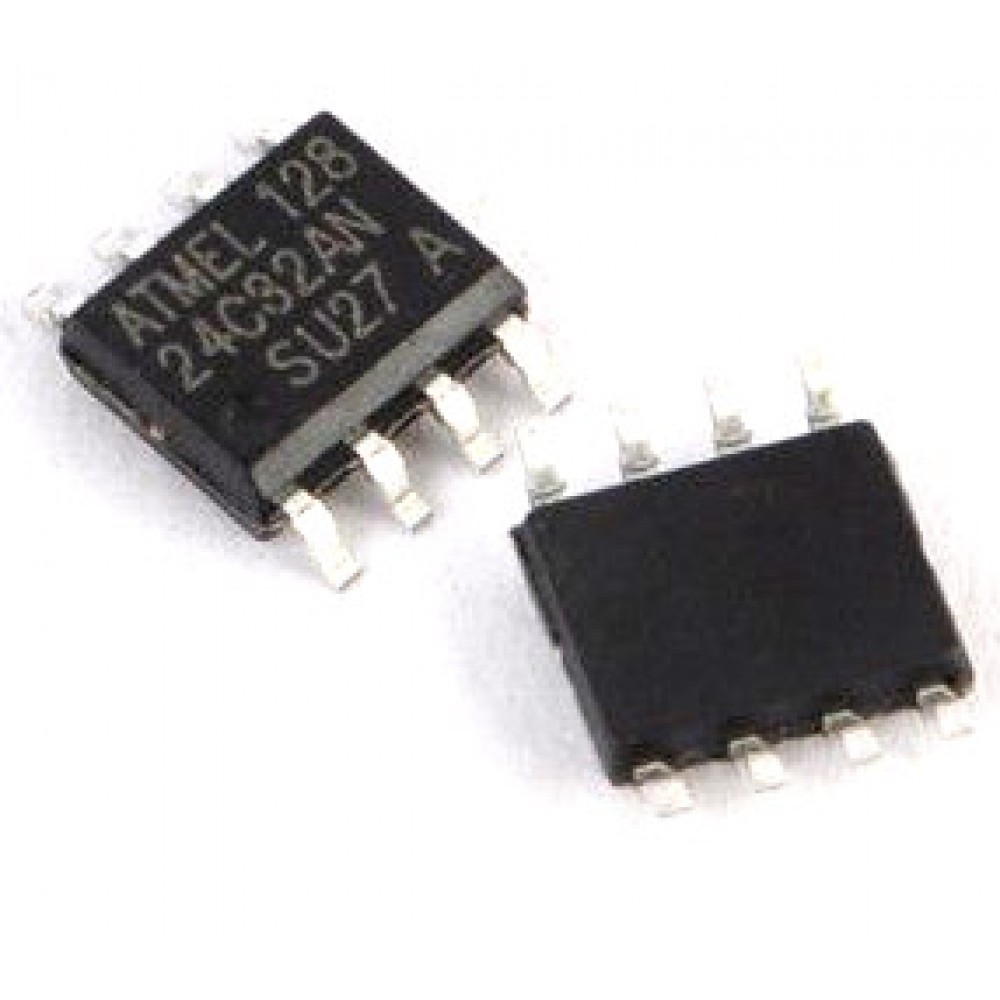

Мікросхема AT24C32N || EEPROM пам'ять SOP-8
Опис
AT24C32N - енергонезалежна послідовна EEPROM пам'ять об'ємом 32 Кбіт (4 КБ), яка зберігає дані навіть після вимкнення живлення. Вона підтримує інтерфейс I²C (Two-Wire) і забезпечує надійну роботу у широкому діапазоні напруг і температур. Використовується для збереження налаштувань, конфігурацій та інших постійних даних у мікроконтролерних системах.
Основні характеристики
- Тип пам’яті: EEPROM
- Обсяг пам’яті: 32 Кбіт (4096 байт)
- Інтерфейс: I²C (двопровідний)
- Напруга живлення: 1,7-5,5 В
- Швидкість передачі даних: до 400 кГц
- Корпус: SOP-8
- Час запису сторінки: 5 мс (тип.)
- Кількість циклів запису/читання: до 1 000 000
- Збереження даних: не менше 100 років
- Діапазон температур: -40°C ... +85°C
- Можливість запису до 32 байт за один цикл сторінки
Специфікація
| Параметр | Значення |
|---|---|
| Тип мікросхеми | EEPROM пам'ять |
| Модель | AT24C32N |
| Обсяг пам’яті | 32 Кбіт (4 КБ) |
| Інтерфейс | I²C (2-провідний) |
| Напруга живлення | 1,7-5,5 В |
| Корпус | SOP-8 |
| Швидкість шини | до 400 кГц |
| Час запису сторінки | 5 мс |
| Кількість циклів запису | до 1 000 000 |
| Термін зберігання даних | 100 років |
| Робоча температура | -40°C ... +85°C |
Інструкція
- Підключіть виводи SDA і SCL до відповідних ліній мікроконтролера з підтягувальними резисторами 4,7 кОм.
- Виводи A0, A1, A2 задають адресу пристрою на шині I²C (0 або 1).
- Вивід WP використовується для блокування запису (активний рівень високий).
- Для запису даних відправте байт адреси пам’яті, потім байти даних (до 32 байт).
- Для читання даних - після задання адреси виконайте повторний старт і зчитування з I²C.
- Забезпечте стабільне живлення в межах 1,7-5,5 В для надійної роботи.
