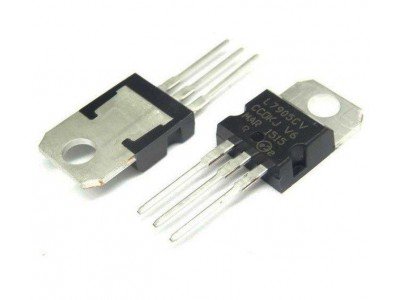

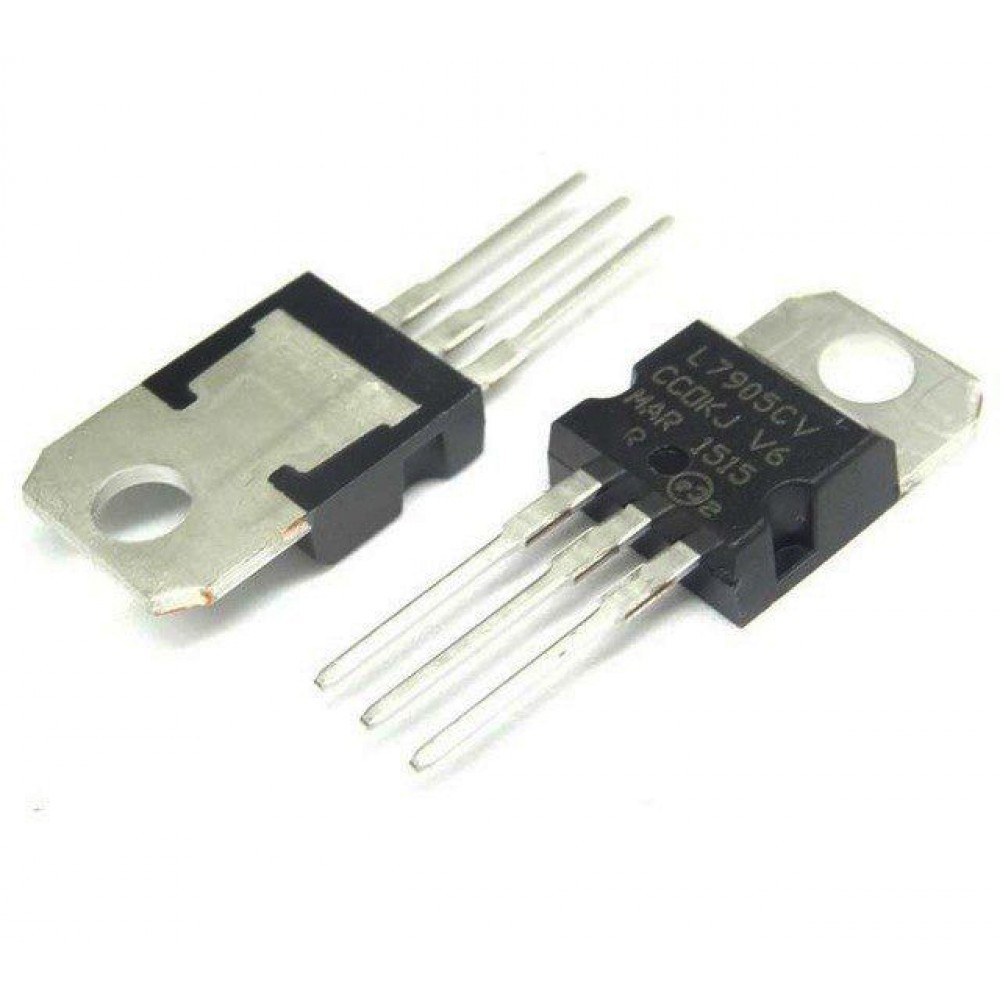

Стабілізатор напруги L7905CV
Опис
L7905CV — це триконтактний негативний регулятор напруги з фіксованим виходом -5 В. Він забезпечує струм до 1,5 А, що робить його придатним для локальної регуляції напруги на платі. Пристрої серії L79 також оснащені захистом від перевантаження, короткого замикання та тепловим захистом, що гарантує їхню надійність в різних застосуваннях.
Основні характеристики
- Вихідна напруга: -5 В
- Максимальний вихідний струм: 1,5 А
- Захист від короткого замикання
- Тепловий захист
- Точність вихідної напруги: ±2% (AC версія), ±4% (C версія)
- Корпуси: TO-220, TO-220FP, D²PAK
Специфікації
| Параметр | Значення |
|---|---|
| Вхідна напруга | до -35 В |
| Вихідна напруга | -5 В |
| Тепловий опір (корпус) | 5 °C/Вт |
| Температура зберігання | -65 °C до +150 °C |
| Діапазон температури | 0 °C до +125 °C (AC версія) |
Інструкція
- Підключення: Підключіть вхідний конденсатор 2,2 мкФ на вхід пристрою (IN), а вихідний конденсатор 1 мкФ до виходу (OUT).
- Монтаж: Переконайтесь у правильному підключенні клем (IN, GND, OUT) до відповідних джерел і навантаження.
- Розсіювання тепла: Використовуйте радіатор для ефективного тепловідведення.
регулятор напруги -5 В, негативний регулятор, стабілізатор напруги, регулятор для плат, STMicroelectronics, напруга -5 В, L7905CV, захист від короткого замикання, тепловий захист, триконтактний регулятор.
регулятор напруги -5 В, стабілізатор напруги L7905CV, негативний регулятор напруги, L79 серія, STMicroelectronics регулятор.
Документація L7905 pdf
| Перетворювачі DC-DC | |
| Вхідна напруга, В | до -35 В |
| Вихідна напруга, В | - 5,0 вольт |
| Максимальний струм навантаження, А | 1.5 А |
| Тип | Лінійний стабілізатор |
| Частота, Мгц | |
| Корпус | TO-220 |
| Аналоги | 7905 |
