Скорочений опис
Опис 2SC4460 - високовольтний кремнієвий біполярний транзистор NPN типу, оптимізований для використання в схемах регуляторів напруги. Висока швидкість перемикання, широкий діапазон безпечної роботи та стабільні пар... Читати далі...
Характеристики
- Код товару: 4800097
- Наявність: Очікується 2-3 дня 0
Опис

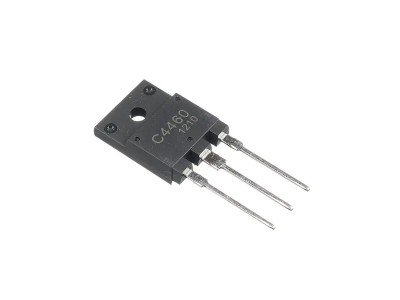

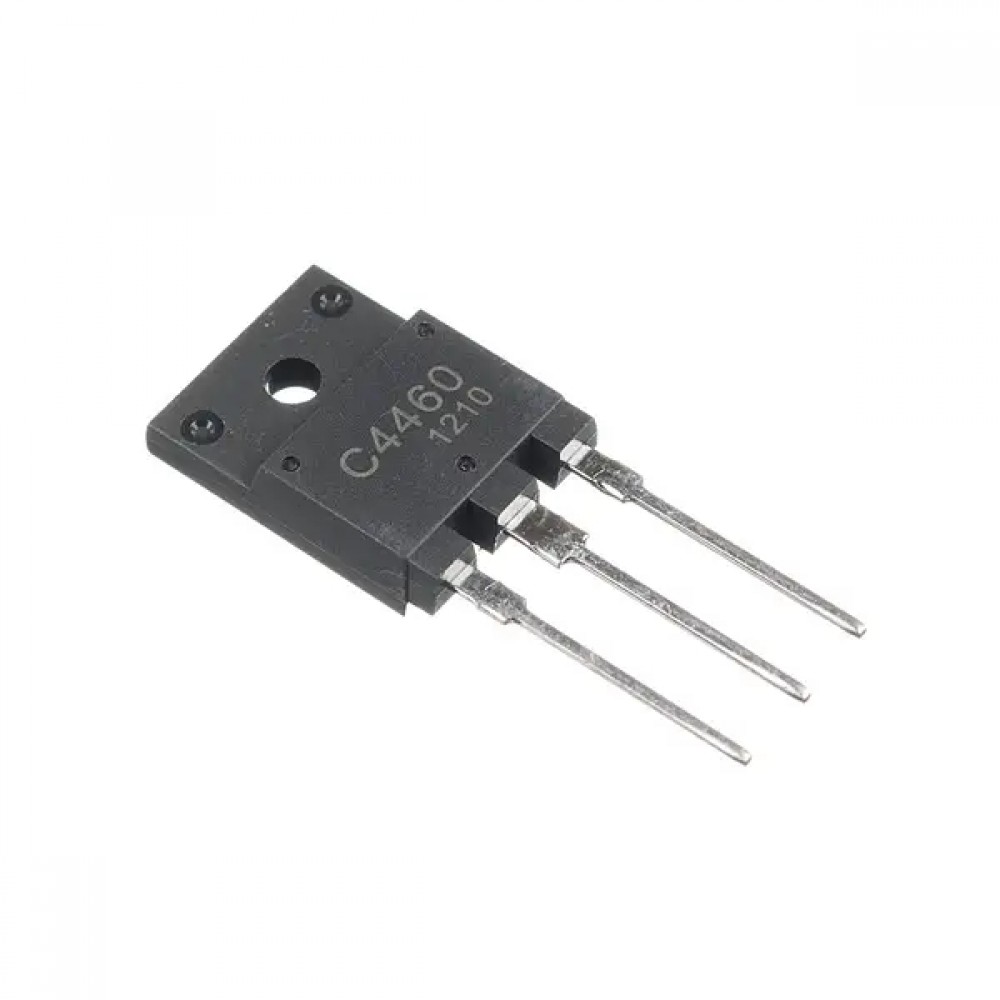

2SC4460 - високовольтний кремнієвий біполярний транзистор NPN типу, оптимізований для використання в схемах регуляторів напруги. Висока швидкість перемикання, широкий діапазон безпечної роботи та стабільні параметри роблять його надійним вибором для промислових застосувань.
Основні характеристики
- Тип корпусу: TO-3P.
- Максимальна напруга колектор-база (VCBO): 800 В.
- Максимальна напруга колектор-емітер (VCEO): 500 В.
- Максимальна напруга емітер-база (VEBO): 7 В.
- Максимальний струм колектора (IC): 15 А.
- Імпульсний струм колектора (ICP): 25 А.
- Максимальний струм бази (IB): 4 А.
- Потужність розсіювання (PC):
- 55 Вт (при TC = 25°C).
- 3 Вт (при Ta = 25°C).
- Робочий температурний діапазон (Tj): -55°C до +150°C.
- Коефіцієнт підсилення струму (hFE): 15–50 (при IC = 1.2 А, VCE = 5 В).
Специфікації
| Параметр | Умови | Мінімум | Типове | Максимум | Одиниця |
|---|---|---|---|---|---|
| Напруга пробою V(BR)CEO | IC = 5 мА, RBE = ∞ | 500 | В | ||
| Напруга насичення VCE(sat) | IC = 6 А, IB = 1.2 А | 1.0 | В | ||
| Напруга насичення VBE(sat) | IC = 6 А, IB = 1.2 А | 1.5 | В | ||
| Струм витоку ICBO | VCB = 500 В, IE = 0 | 10 | μА | ||
| Струм витоку IEBO | VEB = 5 В, IC = 0 | 10 | μА |
Інструкція
- Підключення:
- Вивід 1: База.
- Вивід 2: Колектор.
- Вивід 3: Емітер.
- Монтаж: Використовуйте відповідний радіатор для ефективного тепловідведення.
- Експлуатація: Забезпечте відповідність умов роботи максимальним параметрам, зазначеним у технічних характеристиках.
біполярний транзистор, 2SC4460, високовольтний транзистор, NPN транзистор, транзистор TO-3P, швидке перемикання, регулятор напруги, транзистор для промислових застосувань, кремнієвий транзистор, потужний транзистор, напівпровідниковий компонент, 15 А транзистор, високий коефіцієнт підсилення, стабільні параметри транзистора, надійний транзистор.
транзистор 2SC4460, біполярний NPN транзистор, високовольтний транзистор, швидке перемикання, регулятор напруги, TO-3P корпус, промисловий транзистор.
Datasheet 2SC4460 pdf
| Транзистори | |
| Корпус | TO-3PML |
| Тип транзистора | Біполяний транзистор |
| Канал | NPN |
| Максимальна напруга, В | Максимальна напруга колектор-база (VCBO): 800 В |
| Максимальний струм, А | Максимальний струм колектора (IC): 15 А. |
| Максимальна потужність розсіювання, Вт | 55 Вт |
