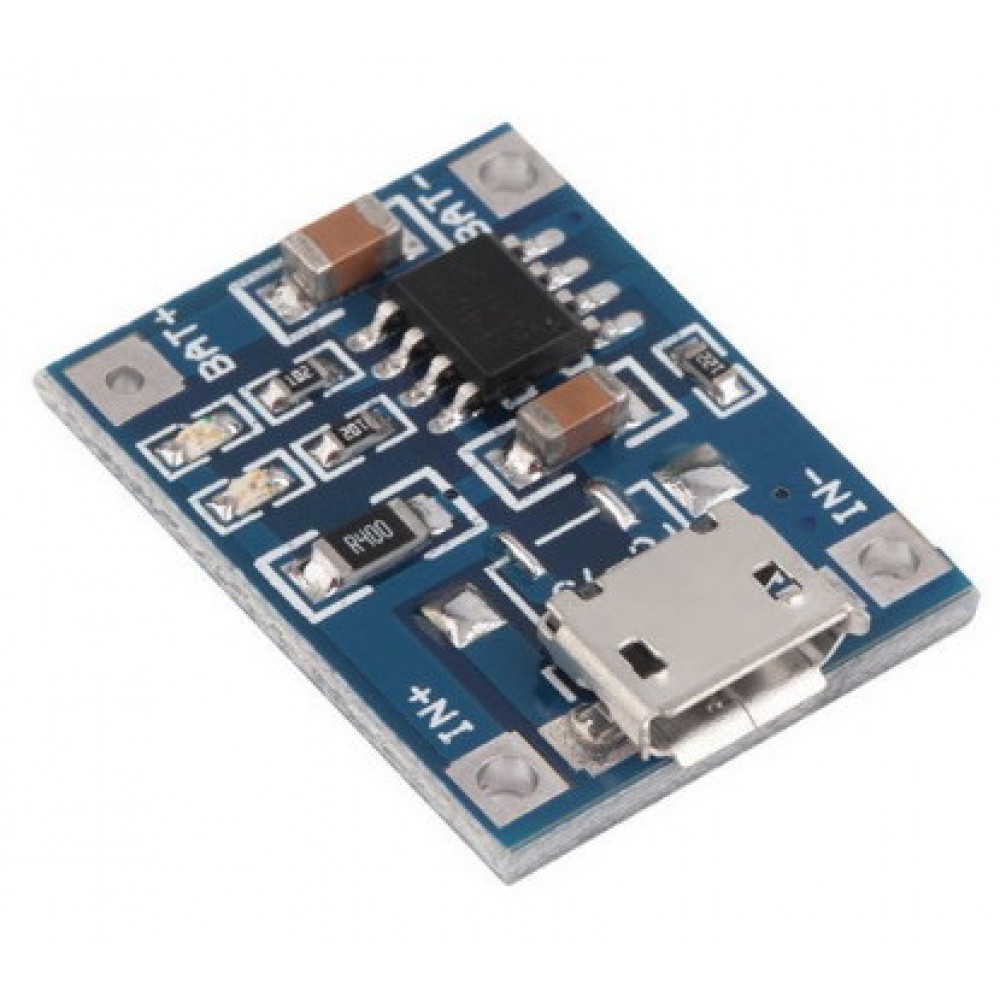

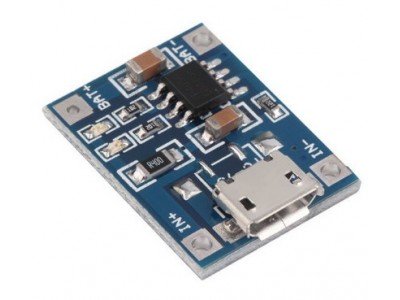

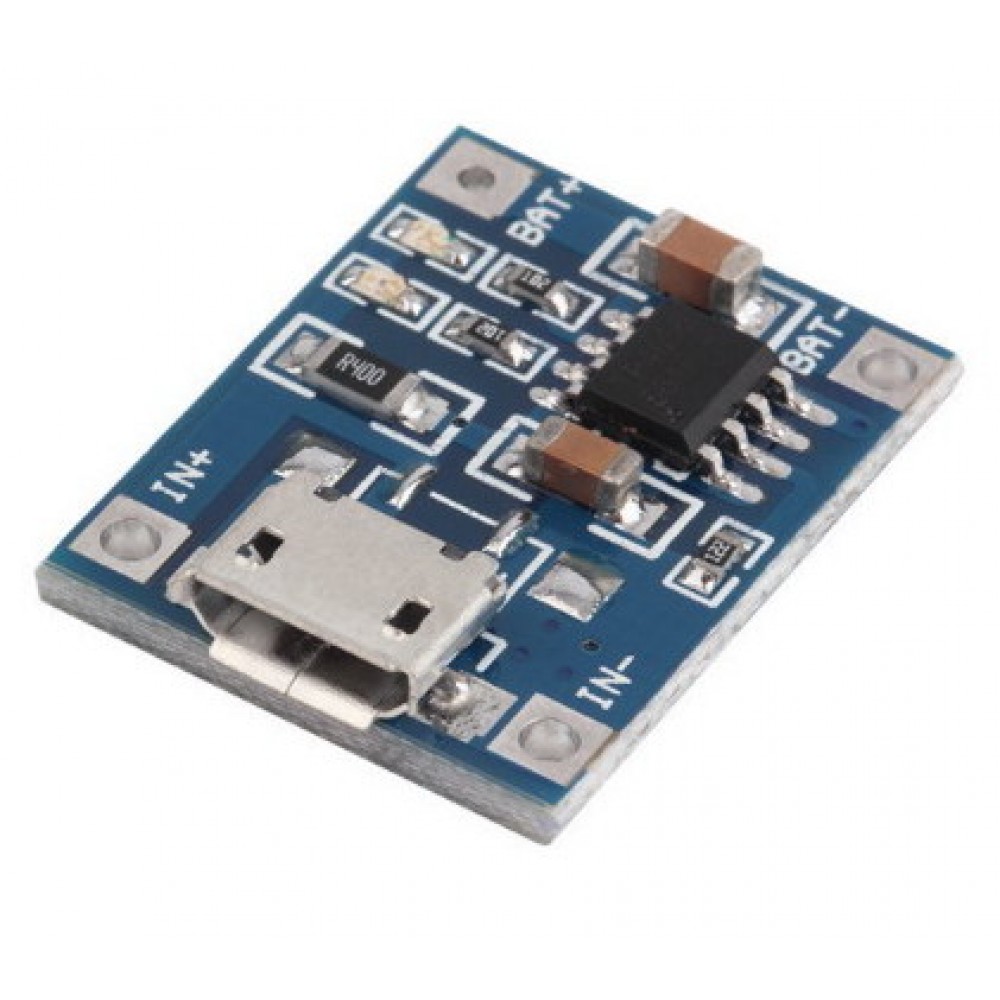

Зарядний пристрій TP4056 1A (LiPo)

Зарядний пристрій TP4056 1A

Опис

   Цей модуль зарядки для літій-іонних акумуляторів призначений для зарядки акумуляторів напругою 3.7 В. Він використовує стандартний micro-USB роз'єм для підключення джерела живлення і має можливість регулювання струму зарядки за допомогою підбору резисторів. Модуль оснащений індикаторами стану зарядки та завершення зарядки.

Технічна інформація

• Вхідна напруга: 5 В (через micro-USB роз'єм)
• Вихідна напруга: 3.7 В (для Li-Ion або Li-Pol акумуляторів)
• Струм зарядки (регульований за допомогою резисторів):
  • 1000 мА - 1.2 кОм
  • 500 мА - 2.4 кОм
  • 200 мА - 4.7 кОм
  • 100 мА - 10 кОм
  • 50 мА - 20 кОм
• Індикатори стану: червоний (зарядка), зелений (заряджено)

Призначення

Цей модуль зарядки призначений для зарядки літій-іонних та літій-полімерних акумуляторів, що використовуються в портативних електронних пристроях.
