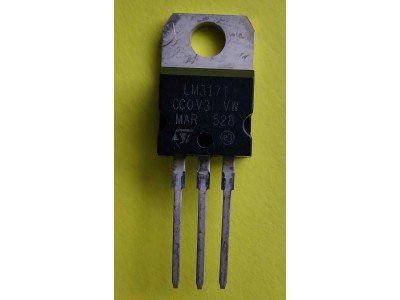

LM317T || Лінійний стабілізатор TO-220

Опис

   LM317T - регульований стабілізатор напруги, який забезпечує вихідну напругу в діапазоні від 1.2 В до 37 В при максимальному струмі до 1.5 А. Його проста конструкція дозволяє легко використовувати пристрій у різноманітних застосунках. Завдяки вбудованим функціям захисту від перевантаження, перегріву та короткого замикання, LM317T є надійним вибором для побудови джерел живлення.

Основні характеристики

• Вихідна напруга: 1.2 В – 37 В
• Максимальний вихідний струм: 1.5 А
• Регулювання навантаження: 0.1%
• Регулювання напруги: 0.01%/В
• Функції захисту:
  • Захист від перевантаження
  • Тепловий захист
  • Контроль безпечної області (SOA)
• Корпус: TO-220, TO-220FP, D²PAK, SOT223

Специфікації

Інструкція

1. Підключення:
   • Підключіть регульовані резистори для налаштування вихідної напруги.
   • Використовуйте захисні діоди для захисту від коротких замикань.
2. Монтаж: Встановіть стабілізатор у корпусі TO-220 або інші доступні варіанти.
3. Вхідний фільтр: Додайте вхідний конденсатор 0.1 µF для поліпшення стабільності.
4. Вихідний конденсатор: Рекомендовано використовувати конденсатор 1 µF для підвищення швидкодії.

   LM317T стабілізатор напруги, регульований стабілізатор, джерело живлення 1.5 А, регулятор напруги 1.2-37 В, захист від перегріву, стабілізатор у корпусі TO-220, LM317.

   регульований стабілізатор напруги LM317T, LM317T TO-220, джерело живлення 1.5 А, регулятор напруги 1.2-37 В, стабілізатор з захистом від перевантаження.

Документація lm317 pdf
