Опис 2SC3807 - NPN епітаксіальний планарний кремнієвий транзистор, призначений для низькочастотних підсилювачів загального призначення та драйверів. Завдяки високому коефіцієнту підсилення струму (hFE), низькому на... Читати далі...
Характеристики
- Код товару: 4800013
- Наявність: На складі 16
Опис

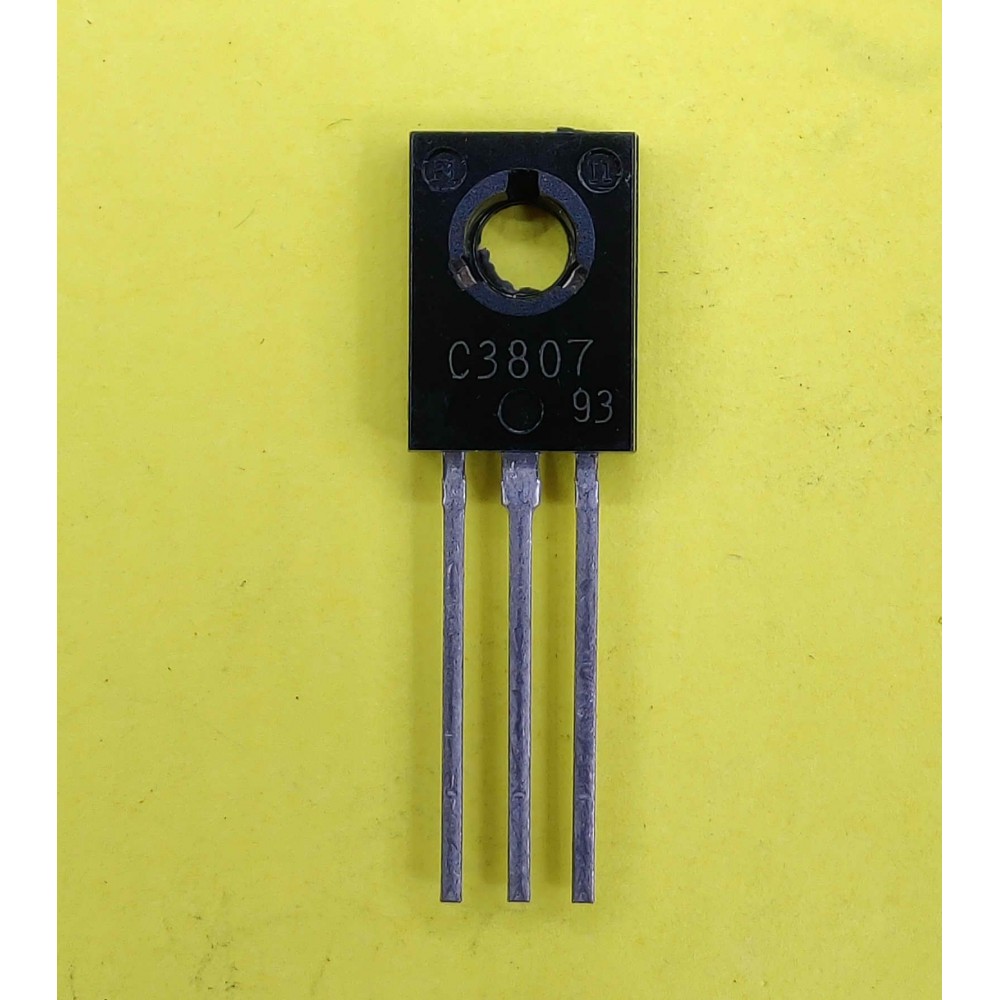

2SC3807 - NPN епітаксіальний планарний кремнієвий транзистор, призначений для низькочастотних підсилювачів загального призначення та драйверів. Завдяки високому коефіцієнту підсилення струму (hFE), низькому насиченню колектор-емітер і високій напрузі емітер-база, він забезпечує ефективну роботу в широкому спектрі електронних застосувань.
Основні характеристики
- Тип корпусу: TO-126LP.
- Максимальна напруга колектор-база (VCBO): 30 В.
- Максимальна напруга колектор-емітер (VCEO): 25 В.
- Максимальна напруга емітер-база (VEBO): 15 В.
- Максимальний струм колектора (IC): 2 А.
- Імпульсний струм колектора (ICP): 4 А.
- Потужність розсіювання (PC):
- 1.2 Вт (при Ta = 25°C).
- 15 Вт (при TC = 25°C).
- Коефіцієнт підсилення струму (hFE): 800–3200 (IC = 500 мА, VCE = 5 В).
- Швидкість перемикання:
- Час вмикання (ton): 0.14 мкс.
- Час зберігання (tstg): 1.35 мкс.
- Час спаду (tf): 0.1 мкс.
Специфікації
| Параметр | Умови | Мінімум | Типове | Максимум | Одиниця |
|---|---|---|---|---|---|
| Напруга пробою V(BR)CEO | IC = 1 мА, IB = 0 | 25 | В | ||
| Напруга насичення VCE(sat) | IC = 1 А, IB = 20 мА | 0.5 | В | ||
| Напруга насичення VBE(sat) | IC = 1 А, IB = 20 мА | 1.2 | В | ||
| Струм витоку ICBO | VCB = 20 В, IE = 0 | 0.1 | μА | ||
| Струм витоку IEBO | VEB = 10 В, IC = 0 | 0.1 | μА | ||
| Коефіцієнт підсилення струму (hFE): | IC = 1 А, VCE = 5 В | 600 |
Інструкція
- Підключення:
- Вивід B: База.
- Вивід C: Колектор.
- Вивід E: Емітер.
- Монтаж: Використовуйте відповідний тепловідвід для оптимального тепловідведення.
- Експлуатація: Забезпечте відповідність робочих параметрів характеристикам транзистора.
біполярний транзистор, 2SC3807, низькочастотний транзистор, NPN транзистор, транзистор для підсилювача, транзистор TO-126LP, підсилювач потужності, драйверний транзистор, високий коефіцієнт підсилення, напівпровідниковий компонент.
транзистор 2SC3807, низькочастотний NPN транзистор, підсилювальний транзистор, транзистор для драйверів, TO-126LP корпус, транзистор для загального призначення.
Datasheet 2SC3807 pdf
| Транзистори | |
| Корпус | TO-126LP |
| Тип транзистора | Біполяний транзистор |
| Канал | NPN |
| Максимальна напруга, В | Максимальна напруга колектор-база (VCBO): 30 В. |
| Максимальний струм, А | Максимальний струм колектора (IC): 2 А. |
| Максимальна потужність розсіювання, Вт | 15 Вт (при TC = 25°C) |
