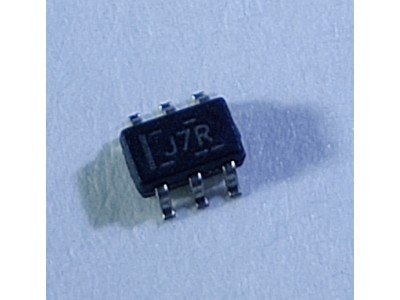

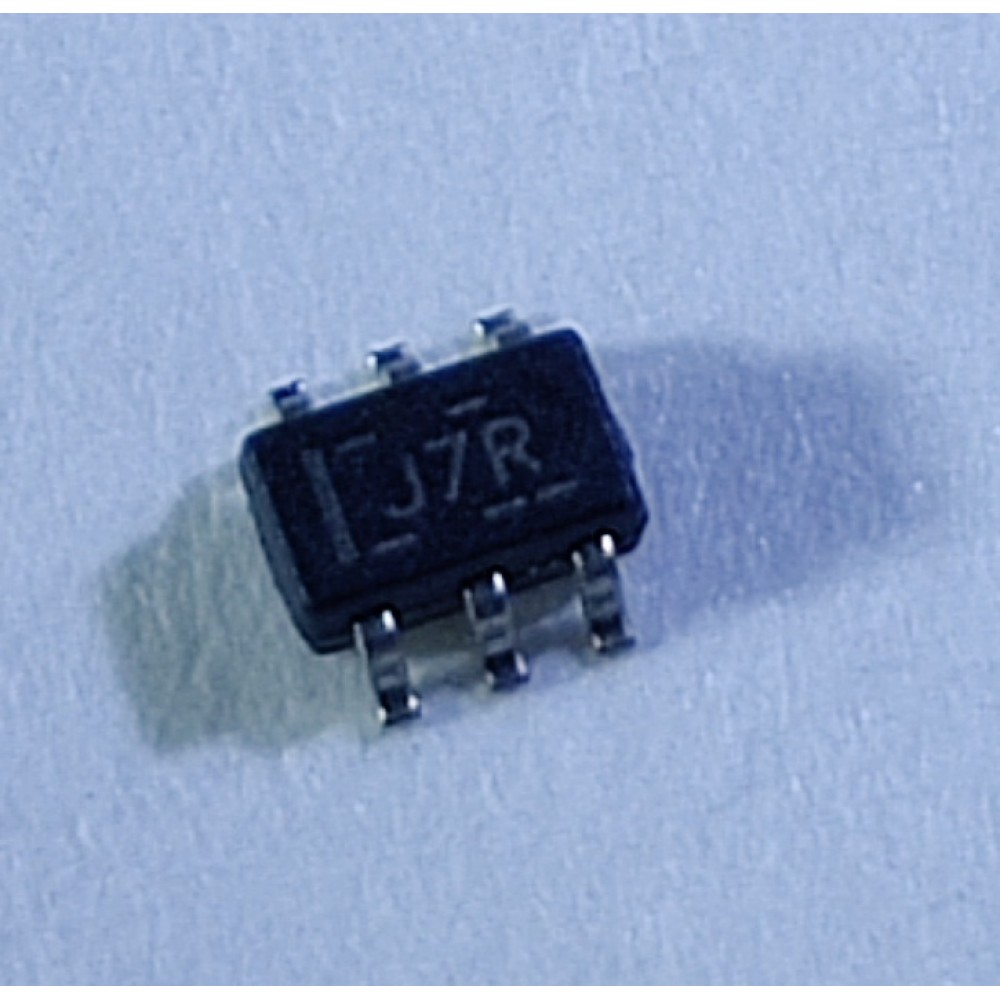

TS5A63157DCKR || Аналоговий перемикач

TS5A63157 || SC70-6

TS5A63157DCKR — це аналоговий перемикач, вироблений компанією Texas Instruments. Нижче наведено детальний огляд його специфікацій та основних характеристик:

Основні характеристики:

1. Одноканальний: TS5A63157DCKR є одноканальним аналоговим перемикачем.
2. Конфігурація SPDT: Це однополюсний двопозиційний (SPDT) перемикач.
3. Низький опір у включеному стані: Перемикач має низький опір у включеному стані, зазвичай близько 0,5 Ом.
4. Широкий діапазон напруги живлення: Працює в діапазоні напруги живлення від 1,65 В до 5,5 В, що робить його придатним для різних застосувань.
5. Висока пропускна здатність: Пропонує високу пропускну здатність, що корисно для високошвидкісних сигналів.
6. Низьке споживання енергії: Спроектований для низького споживання енергії з дуже малим струмом витоку.
7. Малий корпус: Поставляється в малому корпусі SC70-6 (DCK), що є перевагою для застосувань з обмеженим простором.

Застосування:

• Маршрутизація сигналів: Ідеально підходить для маршрутизації аудіо, відео та інших аналогових сигналів.
• Портативні пристрої: Придатний для використання в портативних та пристроях на батареях завдяки низькому споживанню енергії.
• Системи зв’язку: Використовується в системах зв’язку для перемикання сигналів.
• Тестове обладнання: Використовується у різних вимірювальних приладах для керування сигналами.

Електричні характеристики:

• Опір у включеному стані (RON): Зазвичай 0,5 Ом, максимум 1,5 Ом.
• Напруга живлення (Vcc): Від 1,65 В до 5,5 В.
• Вхідна напруга (VI): Від 0 В до Vcc.
• Струм перемикання (IS): Зазвичай 100 мА.
• Пропускна здатність: 200 МГц.

Корпус і конфігурація виводів:

• Тип корпусу: SC70-6 (DCK).
• Кількість виводів: 6 виводів.
• Функції виводів:
  • Вивід 1: Загальний (COM)
  • Вивід 2: Vcc
  • Вивід 3: IN
  • Вивід 4: NO (звичайно відкритий)
  • Вивід 5: GND
  • Вивід 6: NC (звичайно закритий)

Переваги:

• Компактний розмір: Малий корпус SC70-6 дозволяє створювати компактні друковані плати.
• Низький опір: Забезпечує мінімальні втрати сигналу та спотворення.
• Різноманітний діапазон напруги: Може використовуватися в різних системах з різними вимогами до напруги.
• Низький струм витоку: Мінімізує втрати енергії, що важливо для пристроїв на батареях.

Технічна документація:

Для детальних специфікацій, електричних характеристик та інформації щодо застосування можна звернутися до офіційної технічної документації від Texas Instruments.

Документація TS5A63157 pdf
