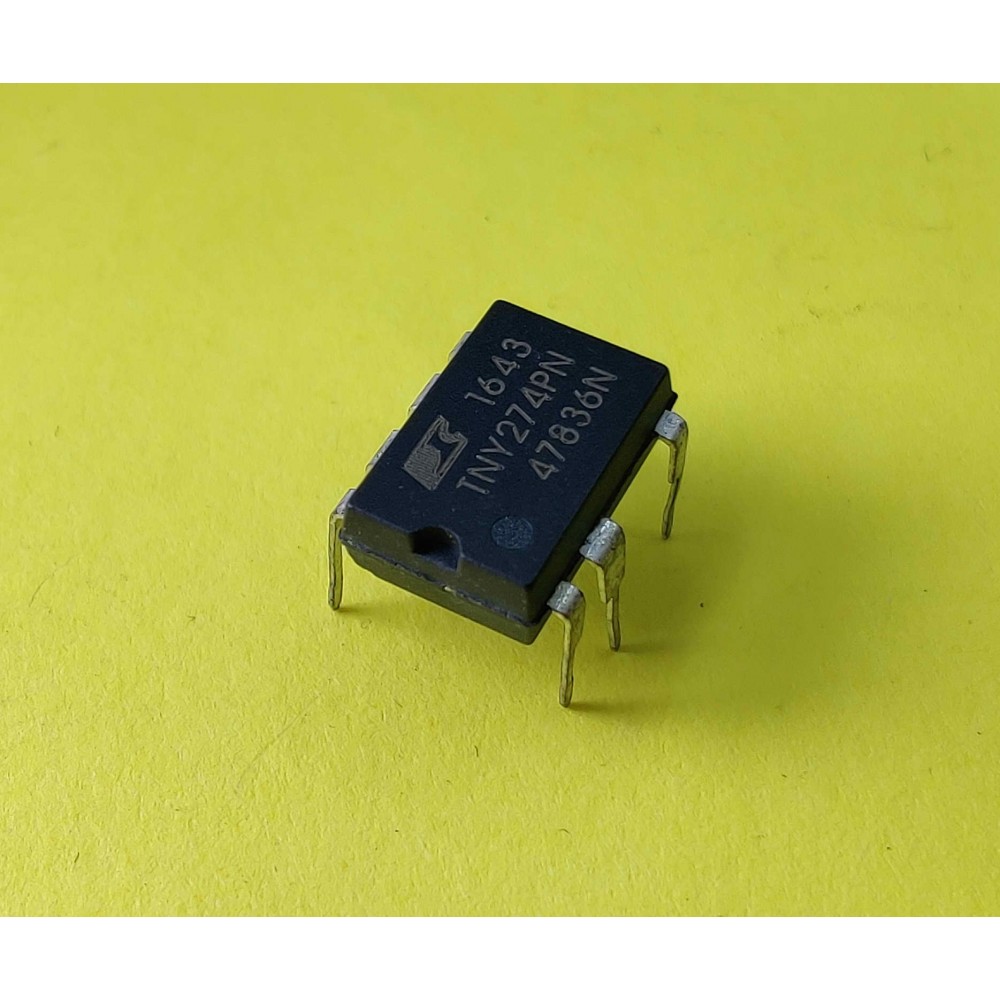

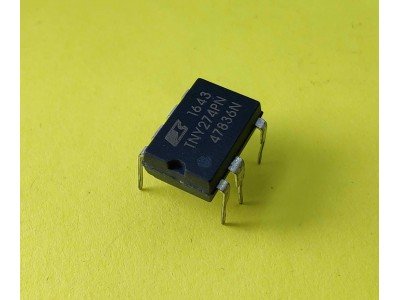

TNY274PN || Шім-контролер dip-7

  TNY274PN - високоефективний PWM-контролер серії TinySwitch-III, який поєднує високовольтний 700 В MOSFET, генератор, схеми керування та захисту. Завдяки своїй архітектурі, TNY274PN забезпечує стабільну роботу, енергоефективність та простоту інтеграції для імпульсних джерел живлення потужністю до 16 Вт.

Основні характеристики

• Тип компонента: PWM-контролер.
• Пакет: DIP-7.
• Вхідна напруга: 85–265 В AC.
• Інтегрований MOSFET: 700 В.
• Частота роботи: 132 кГц із частотним розкиданням для зниження EMI.
• Вихідна потужність: до 16 Вт (у відкритому корпусі), до 10 Вт (у герметичному корпусі).
• Захист: Від перевантаження, перегріву, короткого замикання та перенапруги.
• Енергоспоживання у режимі очікування: <100 мВт.

Специфікації

Інструкція з використання

1. Встановіть пристрій: Розмістіть TNY274PN у схемі відповідно до типової схеми з даташита.
2. Підключіть живлення: Забезпечте вхідну напругу в межах 85–265 В AC.
3. Налаштування: Використовуйте BP/EN пін для налаштування параметрів через відповідний конденсатор.
4. Перевірка: Упевніться, що всі захисні механізми працюють належним чином.

TNY274PN, PWM-контролер, DIP-7 PWM-контролер, TinySwitch-III серія, імпульсні джерела живлення, 700 В MOSFET, контролер для адаптерів.

TNY274PN, TinySwitch-III, високовольтний PWM-контролер, імпульсний контролер живлення, 700 В MOSFET контролер, DIP-7 PWM.

Datasheet TNY274PN pdf
