Скорочений опис
TNY268PN - високоефективний PWM-контролер серії TinySwitch-II, який інтегрує 700 В MOSFET, генератор, схеми керування та захисту. Пристрій забезпечує енергоефективність, простоту використання та стабільну роботу для ім... Читати далі...
Характеристики

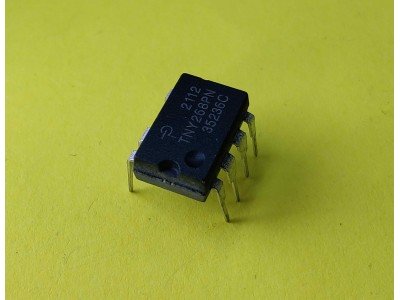

TNY268PN - високоефективний PWM-контролер серії TinySwitch-II, який інтегрує 700 В MOSFET, генератор, схеми керування та захисту. Пристрій забезпечує енергоефективність, простоту використання та стабільну роботу для імпульсних джерел живлення з потужністю до 23 Вт у відкритому корпусі.
Основні характеристики
- Тип компонента: PWM-контролер.
- Пакет: DIP-7.
- Вхідна напруга: 85–265 В AC.
- Інтегрований MOSFET: 700 В.
- Частота роботи: 132 кГц із частотним розкиданням для зменшення EMI.
- Вихідна потужність: до 15 Вт у закритому корпусі, до 23 Вт у відкритому корпусі.
- Захист: Від перегріву, перевантаження, короткого замикання та перенапруги.
- Енергоспоживання у режимі очікування: <250 мВт.
Специфікації
| Характеристика | Значення |
|---|---|
| Робоча напруга | 85–265 В AC |
| Інтегрований MOSFET | 700 В |
| Частота роботи | 132 кГц |
| Вихідна потужність | до 15 Вт (закритий корпус) |
| Споживання у режимі очікування | <250 мВт |
| Робоча температура | -40°C до +150°C |
Інструкція з використання
- Встановіть пристрій: Розмістіть TNY268PN у схемі відповідно до типової схеми з даташита.
- Живлення: Забезпечте вхідну напругу в межах 85–265 В AC.
- Параметри роботи: Налаштуйте обмеження струму за допомогою BP/M виводу та конденсатора.
- Захист: Переконайтесь, що всі механізми захисту працюють належним чином.
TNY268PN, PWM-контролер, DIP-7 PWM-контролер, TinySwitch-II серія, імпульсні джерела живлення, 700 В MOSFET, контролер для адаптерів.
TNY268PN, TinySwitch-II, імпульсний контролер живлення, 700 В MOSFET, високовольтний PWM-контролер, DIP-7 PWM.
Документація Tny268 pdf
| Електронні компоненти | |
| Корпус | DIP-7 |
| Аналоги | TNY266 |
| Тип | Шім контролер |
| Потужність, Вт | 23 Вт |
| Напруга, В | 230 VAC |
