Скорочений опис
Резистор підстроювальний Bourns 3362P 500 Ом - компактний багатофункціональний тример для точного налаштування Опис Підстроювальний резистор Bourns 3362P номіналом 500 Ом призначений для точного ручного нал... Читати далі...
Характеристики
Резистор підстроювальний Bourns 3362P 500 Ом - компактний багатофункціональний тример для точного налаштування
Опис
Підстроювальний резистор Bourns 3362P номіналом 500 Ом призначений для точного ручного налаштування електронних схем. Модель виконана у компактному герметичному корпусі 1/4", має однообертовий механізм регулювання та високу стабільність параметрів. Підходить для промислової, вимірювальної, телекомунікаційної та радіоелектронної апаратури.
Основні характеристики
- Тип: підстроювальний резистор (Trimpot)
- Модель: 3362P
- Виробник: Bourns
- Номінальний опір: 500 Ом
- Код опору: 501
- Тип регулювання: верхнє
- Тип елемента: однообертовий
- Резистивний елемент: cermet
- Герметичне виконання
- Монтаж: THT
- Кількість виводів: 3
- Потужність розсіювання: 0.5 Вт при +70°C
- Максимальна робоча напруга: 300 В
- Кут регулювання: 240°
- Механічний кут обертання: 270°
- Діапазон робочих температур: від -55°C до +125°C
- Температурний коефіцієнт: ±100 PPM/°C
- Допуск опору: ±10%
- Висока стійкість до вібрацій та ударів
- Підтримка очищення після монтажу
Специфікація
| Параметр | Значення |
|---|---|
| Модель | 3362P |
| Тип | Підстроювальний резистор |
| Номінал | 500 Ом |
| Код маркування | 501 |
| Тип регулювання | Верхнє |
| Кількість обертів | 1 |
| Резистивний матеріал | Cermet |
| Потужність | 0.5 Вт |
| Максимальна напруга | 300 В |
| Допуск | ±10% |
| Кут регулювання | 240° |
| Механічний кут | 270° |
| Температурний коефіцієнт | ±100 PPM/°C |
| Робоча температура | -55°C … +125°C |
| Опір ізоляції | 1000 МОм |
| Діелектрична міцність | 900 VAC |
| Тип монтажу | THT |
| Кількість контактів | 3 |
| Корпус | Герметичний |

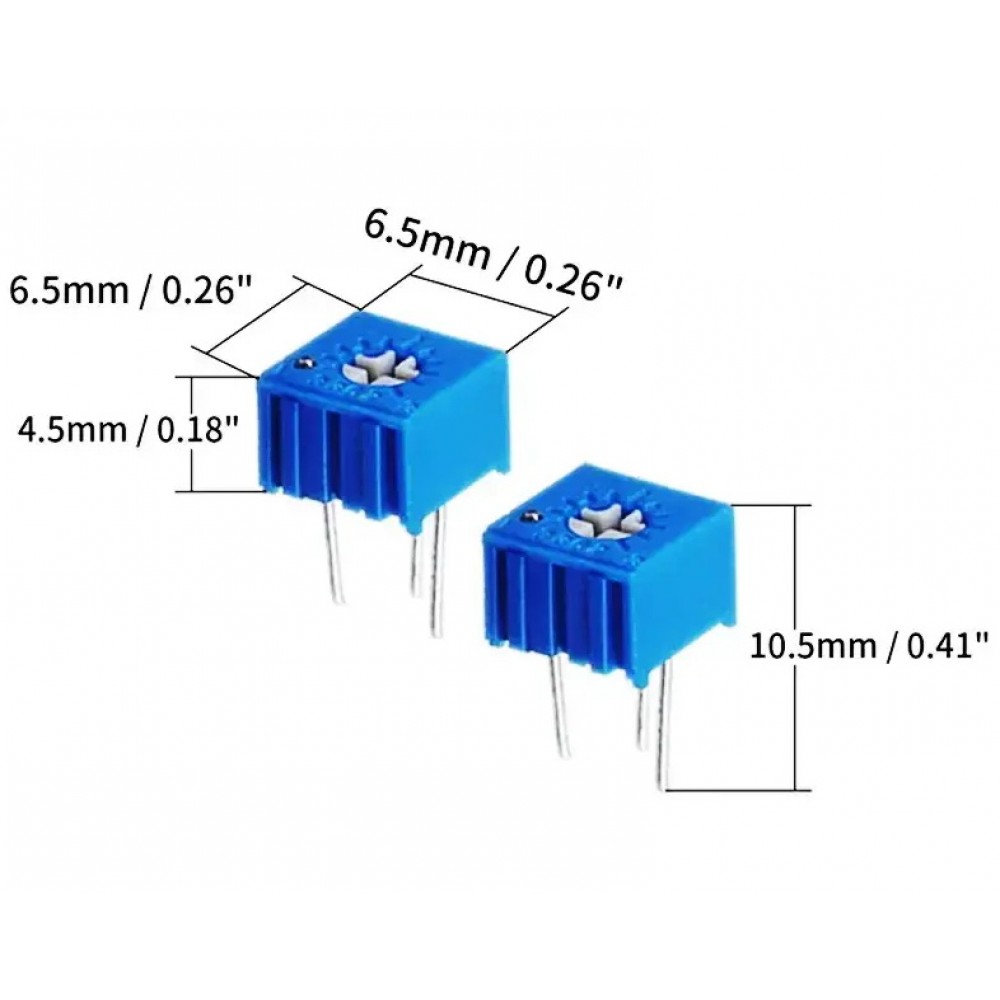

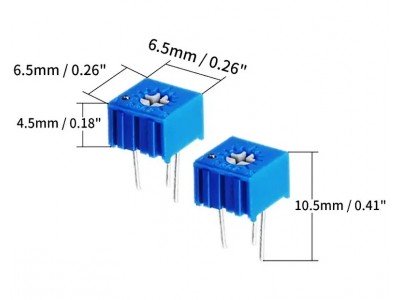

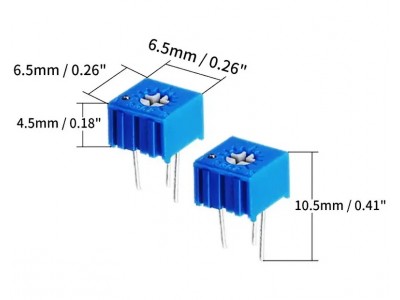

| Габарити корпусу | 6.60 × 6.99 × 4.88 мм |
Інструкція
- Встановіть резистор у відповідні отвори плати
- Виконайте пайку контактів
- Для регулювання використовуйте тонку викрутку
- Обертання за годинниковою стрілкою збільшує опір між виводами
- Не перевищуйте максимальну потужність 0.5 Вт
- Уникайте механічного перевантаження регулювального механізму
підстроювальний резистор 3362P 500 Ом, Bourns 3362P 501, trimpot 500 Ом, змінний резистор 500 Ом, cermet trimmer, резистор під викрутку, резистор THT 500 Ом, тример Bourns, потенціометр 500 Ом, регулювальний резистор 3362P, прецизійний резистор, підлаштувальний потенціометр, 3362P-1-501, резистор для калібрування, герметичний тример, монтажний резистор 500 Ом, вертикальний тример, miniature trimpot, резистор для налаштування, підстроювальний потенціометр
резистор 3362P 500 Ом, Bourns 3362P купити, trimpot 501, підстроювальний резистор Bourns, cermet potentiometer 500 Ом, потенціометр 3362P, тример 500 Ом THT, резистор регулювальний 500 Ом, 3362P datasheet, одновитковий тример, Bourns trimming potentiometer, 3362P 501 resistor, підстроювальний потенціометр 500 Ом, монтажний резистор Bourns, прецизійний тример 500 Ом
Документація 3296w pdf
3296P 500 Ohm
| Резистори | |
| Опір, Ом | 500 Ом |
| Потужність, Вт | 0.5 Вт |
| Тип резистора | Підстроювальний |
| Крок | 2.54 мм |
| Модель | 3362P |
