Скорочений опис
SMD резистор 2,2 Ом у корпусі 0805 – поверхневомонтажний резистор, що використовується у схемах керування струмом, стабілізації живлення, імпульсних джерелах живлення, підсилювачах та інших електронних компонентах. За... Читати далі...
Характеристики
- Код товару: 3801015
- Наявність: Очікується 2-3 дня 0
SMD резистор 2,2 Ом у корпусі 0805 – поверхневомонтажний резистор, що використовується у схемах керування струмом, стабілізації живлення, імпульсних джерелах живлення, підсилювачах та інших електронних компонентах. Завдяки своєму форм-фактору 0805 (2,0 × 1,25 мм), цей резистор ідеально підходить для автоматизованого SMD-монтажу.
Основні характеристики
- Опір: 2,2 Ом
- Корпус: 0805 (2,0 × 1,25 мм)
- Потужність: 0,125 Вт (1/8W) або 0,25 Вт (1/4W) (залежно від моделі)
- Допуск: ±1% (прецизійні моделі) або ±5% (стандартні моделі)
- Температурний коефіцієнт: ±100 ppm/°C
- Робочий температурний діапазон: -55°C … +155°C
- Матеріал: Товстоплівковий або тонкоплівковий
- Тип монтажу: Поверхневий (SMD)

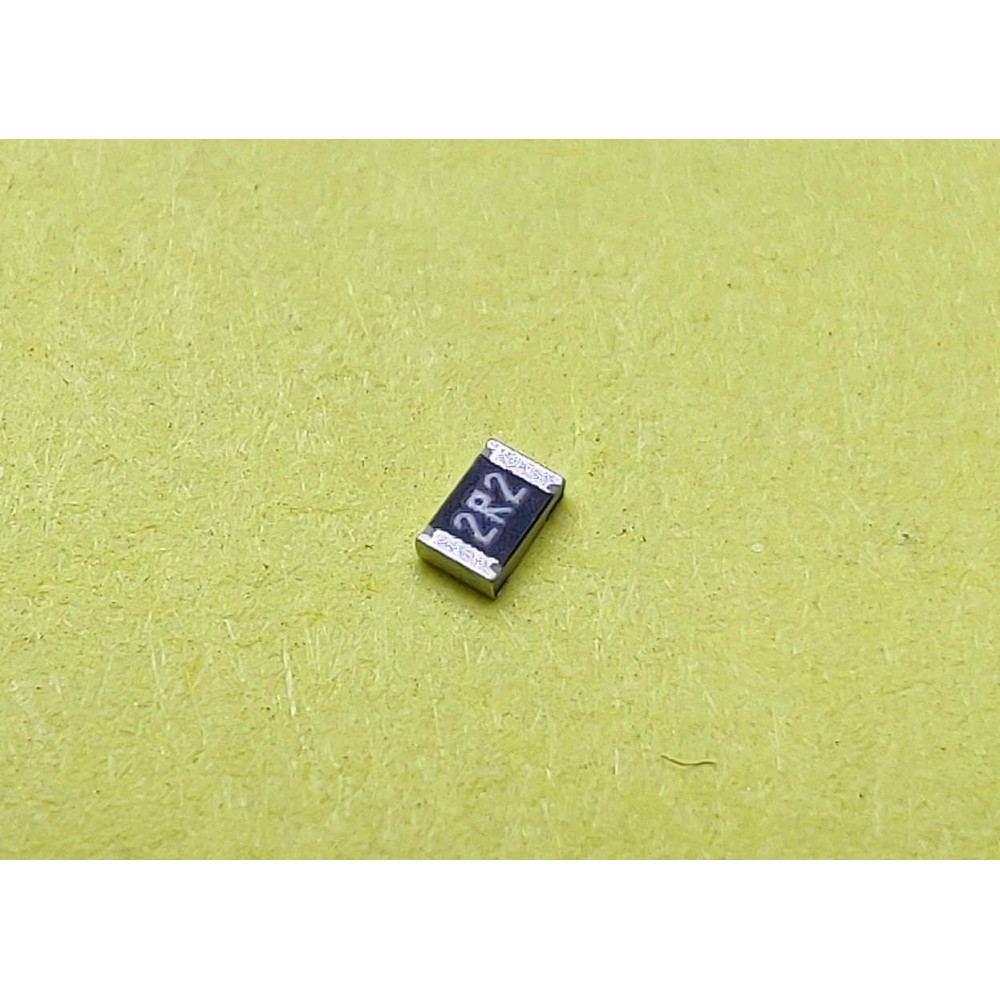

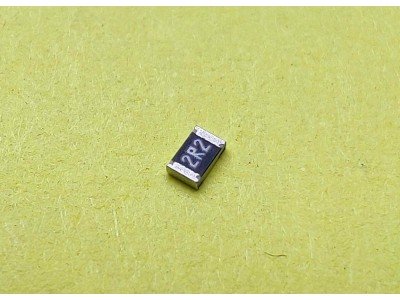

- Маркування: "2R2" (означає 2,2 Ом)
Специфікації
| Параметр | Значення |
|---|---|
| Опір | 2,2 Ом |
| Корпус | 0805 (2,0 × 1,25 мм) |
| Потужність | 0,125 Вт або 0,25 Вт |
| Допуск | ±1% або ±5% |
| Температурний коефіцієнт | ±100 ppm/°C |
| Робочий температурний діапазон | -55°C … +155°C |
| Тип монтажу | SMD (поверхневий) |
| Матеріал | Товстоплівковий / тонкоплівковий |
Інструкція
- Підготовка: Перед пайкою перевірте сумісність резистора з вашою схемою.
- Монтаж: Використовуйте автоматизоване встановлення або пінцет для точного розміщення.
- Пайка: Рекомендується паяти при температурі 260°C протягом 10 секунд.
- Перевірка: Виконайте тестування мультиметром для підтвердження коректного опору після монтажу.
smd резистор 2,2 ом, резистор 0805 2r2, smd 0805 2.2 ohm, резистор smd 1/8w 2,2 ом, тонкоплівковий резистор 2r2, точний smd резистор 2,2 Ом, резистор 0805 2r2 ±1%, поверхневомонтажний резистор 2,2 Ом.
smd резистор 2,2 Ом 0805, резистор 0805 2r2, резистор smd 2.2 ohm, поверхневий резистор 2,2 Ом, smd резистор ±1% 2r2.
| Резистори | |
| Опір, Ом | 2.2 Ом |
| Потужність, Вт | 0.25 Вт |
| Тип резистора | Постійний |
