Скорочений опис
SMD резистор 1,5 Ом у корпусі 0805 – компактний поверхневомонтажний резистор, який використовується для обмеження струму, коригування сигналів, компенсації навантажень у схемах живлення, стабілізації струму в імпульсн... Читати далі...
Характеристики
- Код товару: 3801007
- Наявність: На складі 21

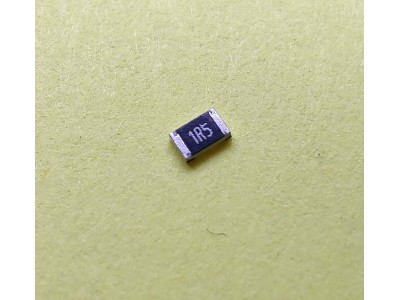

SMD резистор 1,5 Ом у корпусі 0805 – компактний поверхневомонтажний резистор, який використовується для обмеження струму, коригування сигналів, компенсації навантажень у схемах живлення, стабілізації струму в імпульсних джерелах живлення та підсилювачах. Завдяки форм-фактору 0805 (2,0 × 1,25 мм), він підходить для автоматизованого монтажу (SMD) та має високу точність і стабільність у малопотужних електронних схемах.
Основні характеристики
- Опір: 1,5 Ом
- Корпус: 0805 (2,0 × 1,25 мм)
- Потужність: 0,125 Вт (1/8W) або 0,25 Вт (1/4W) (залежно від моделі)
- Допуск: ±1% (прецизійні моделі) або ±5% (стандартні моделі)
- Температурний коефіцієнт: ±100 ppm/°C
- Робочий температурний діапазон: -55°C … +155°C
- Матеріал: Товстоплівковий або тонкоплівковий
- Тип монтажу: Поверхневий (SMD)
- Маркування: "1R5" (означає 1,5 Ом)
Специфікації
| Параметр | Значення |
|---|---|
| Опір | 1,5 Ом |
| Корпус | 0805 (2,0 × 1,25 мм) |
| Потужність | 0,125 Вт або 0,25 Вт |
| Допуск | ±1% або ±5% |
| Температурний коефіцієнт | ±100 ppm/°C |
| Робочий температурний діапазон | -55°C … +155°C |
| Тип монтажу | SMD (поверхневий) |
| Матеріал | Товстоплівковий / тонкоплівковий |
Інструкція
- Підготовка: Перед пайкою перевірте сумісність резистора з вашою схемою.
- Монтаж: Використовуйте автоматизоване встановлення або пінцет для точного розміщення.
- Пайка: Рекомендується паяти при температурі 260°C протягом 10 секунд.
- Перевірка: Виконайте тестування мультиметром для підтвердження коректного опору після монтажу.
smd резистор 1,5 ом, резистор 0805 1r5, smd 0805 1.5 ohm, резистор smd 1/8w 1,5 ом, тонкоплівковий резистор 1r5, точний smd резистор 1,5 Ом, резистор 0805 1r5 ±1%, поверхневомонтажний резистор 1,5 Ом.
smd резистор 1,5 Ом 0805, резистор 0805 1r5, резистор smd 1.5 ohm, поверхневий резистор 1,5 Ом, smd резистор ±1% 1r5.
| Резистори | |
| Опір, Ом | 1.5 Ом |
| Потужність, Вт | 0.25 Вт |
| Тип резистора | Постійний |
