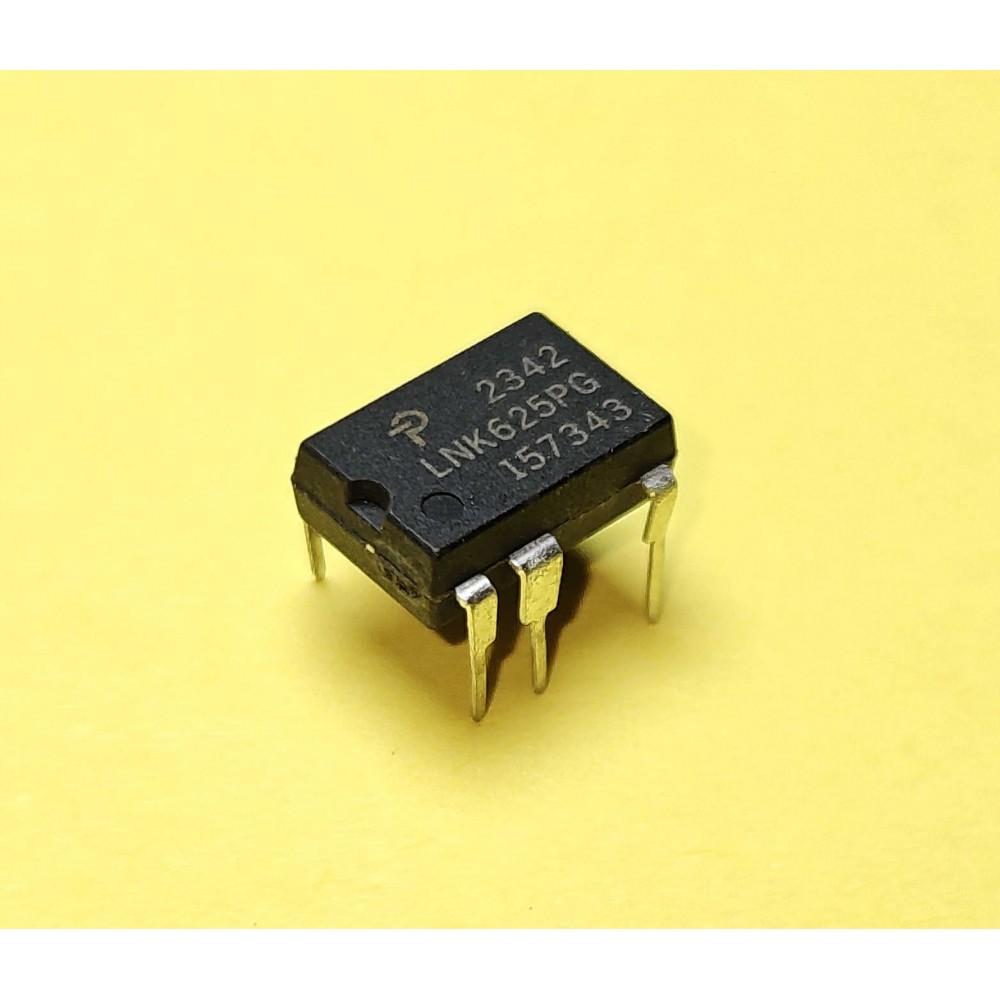

Мікросхема LNK625PG — енергоефективний імпульсний контролер для джерел живлення з точним регулюванням напруги
Опис
Мікросхема LNK625PG із серії LinkSwitch-CV призначена для створення енергоефективних імпульсних джерел живлення з точним первинним регулюванням напруги (CV). Завдяки інтегрованому MOSFET (725 В), контролеру, термозахисту, обмеженню струму та автоперезапуску, LNK625PG дозволяє значно спростити схему — без оптопари, без вторинної обв’язки. Підходить для джерел живлення в адаптерах, побутовій техніці, аудіо- та відеопристроях.
Основні характеристики
- Тип: мікросхема імпульсного джерела живлення
- Серія: LinkSwitch-CV
- Корпус: DIP-8C (PDIP), 7 активних виводів
- Максимальна напруга DRAIN: 725 В
- Максимальний струм DRAIN: 528 мА (790 мА піковий)
- Споживання без навантаження: <200 мВт @230 В
- Частота перемикання: 100 кГц ±7% (з частотним джитером)
- Інтегрований 6 В стабілізатор
- Обмеження струму: 307–353 мА
- Температура автовимкнення: 142 °C, гістерезис: 60 °C
- Спрощена схема — без оптопари, з первинним контролем
- Висока ефективність >80%, низький рівень ЕМІ
- Захист від КЗ, перевантаження, перегріву
- Автоперезапуск при помилках у ланцюгу зворотного зв’язку
- Підтримка безтрансформаторних "clampless" схем
Специфікації
| Параметр | Значення |
|---|---|
| Модель | LNK625PG |
| Серія | LinkSwitch-CV |
| Корпус | DIP-8C (PDIP), 7 виводів |
| Тип підключення | Через друковану плату (THT) |
| Напруга DRAIN (макс.) | 725 В |
| Струм DRAIN (типовий/піковий) | 528 мА / 790 мА |
| Частота перемикання | 100 кГц ±7% |
| Напруга на FB-виводі | 1.835 – 1.885 В |
| Споживання без навантаження | <200 мВт |
| Захисти | Перегрів, КЗ, відкритий зворотний зв’язок |
| Температура викл./вкл. | 142 °C / 82 °C |
| Робоча температура | -40 °C … +150 °C |
| Потужність на виході (230 В) | до 13.5 Вт (відкрите шасі), 8 Вт (адаптер) |
Інструкція
- Встановіть мікросхему LNK625PG у відповідне гніздо DIP-8 на платі.
- Підключіть згідно з типовою схемою включення (Flyback-конвертер).
- Додайте байпасний конденсатор 1 мкФ між виводами BP і S.
- Забезпечте теплоотведення через виводи Source (макс. 110 °C).
- Не перевищуйте допустиму напругу та струм на виводі Drain.
- Перевірте на макеті: напругу, струм, температуру — за граничними параметрами.
- Для зменшення шумів та групових імпульсів — правильно підбирайте резистори у зворотному ланцюгу.
мікросхема LNK625PG, імпульсний контролер, power switch DIP, LinkSwitch CV, DIP-8 імпульсний регулятор, LNK625 схема живлення, мікросхема живлення без оптопари, енергоефективний контролер живлення, LNK625 PG купити, LNK625 datasheet, силовий MOSFET з контролером, LNK625 Power Integrations, AC-DC перетворювач, flyback контролер DIP-8, мікросхема з обмеженням струму, компонент захисту джерела живлення, імпульсний перетворювач з автоперезапуском, термозахист мікросхема, no-load low power IC, живлення для адаптера LNK
LNK625PG, імпульсний контролер DIP, мікросхема Power Integrations, купити LNK625, LNK625 схема живлення, LNK625 datasheet
Datasheet lnk625PG pdf
| Електронні компоненти | |
| Корпус | DIP-7 |
| Аналоги | |
| Тип | Шім контролер |
| Потужність, Вт | 13 Вт |
| Напруга, В | 265 VAC |
