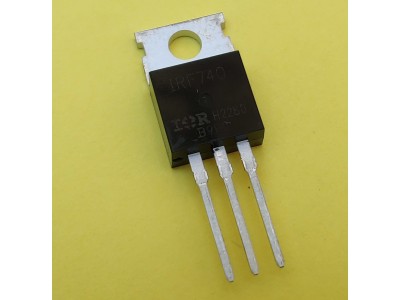

IRF740 || MOSFET N-channel TO-220

Польовий транзистор IRF740 400V*10A*125W N-cannel TO-220

Опис:
  IRF740 - це потужний N-канальний MOSFET-транзистор від Vishay, який забезпечує відмінні характеристики для різних промислових і комерційних застосувань. Він забезпечує швидке перемикання, низький опір каналу в увімкненому стані та високу надійність. Корпус TO-220AB робить його ідеальним вибором для додатків з потужністю до 50 Вт.

Технічна інформація:

• Максимальна напруга стік-витік (VDS): 400 В
• Максимальна напруга затвор-витік (VGS): ±20 В
• Постійний струм стоку (ID):
  • 10 А при температурі корпусу 25°C
  • 6.3 А при температурі корпусу 100°C
• Імпульсний струм стоку (IDM): 40 А
• Максимальна потужність розсіювання (PD): 125 Вт при температурі корпусу 25°C
• Температурний діапазон роботи: від -55°C до +150°C
• Опір каналу в увімкненому стані (RDS(on)): 0.55 Ом при VGS = 10 В
• Заряд затвору (Qg): 63 нКл
• Заряд затвор-витік (Qgs): 9.0 нКл
• Заряд затвор-стік (Qgd): 32 нКл
• Час затримки ввімкнення (td(on)): 14 нс
• Час наростання (tr): 27 нс
• Час затримки вимкнення (td(off)): 50 нс
• Час спадання (tf): 24 нс
• Максимальна енергія одиночного імпульсу (EAS): 520 мДж
• Максимальна повторювана енергія (EAR): 13 мДж
• Максимальна швидкість наростання зворотного відновлення діода (dV/dt): 4.0 В/нс
• Тепловий опір (RθJC): 1.0 °C/Вт (максимум)
• Тепловий опір (RθJA): 62 °C/Вт (максимум)

Електричні характеристики (при температурі переходу 25°C):

• Порогова напруга затвору (VGS(th)): 2.0 - 4.0 В
• Струм витоку стік-витік (IDSS):
  • 25 мкА при VDS = 400 В, VGS = 0 В
  • 250 мкА при VDS = 320 В, VGS = 0 В, TJ = 125°C
• Струм витоку затвору (IGSS): ±100 нА при VGS = ±20 В
• Напруга на діоді (VSD): 2.0 В при IS = 10 А, VGS = 0 В
• Час зворотного відновлення діода (trr): 370 нс (тип.), 790 нс (макс.)
• Заряд зворотного відновлення діода (Qrr): 3.8 мкКл (тип.), 8.2 мкКл (макс.)

Призначення:
  IRF740 використовується в силових схемах, де потрібні високі напруги і струми. Це ідеальний вибір для індустріальних блоків живлення, перетворювачів постійного струму, інверторів та інших додатків, що потребують надійного і ефективного перемикання.
