Скорочений опис
Опис KBJ2510 - однофазний діодний міст із скляно-пасивованими переходами, призначений для випрямлення змінного струму в постійний. Завдяки високій потужності, компактному дизайну та надійності, він ідеально підходить... Читати далі...
Характеристики
- Код товару: 0900023
- Наявність: На складі 11
Опис

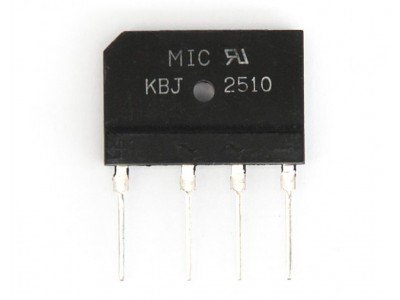

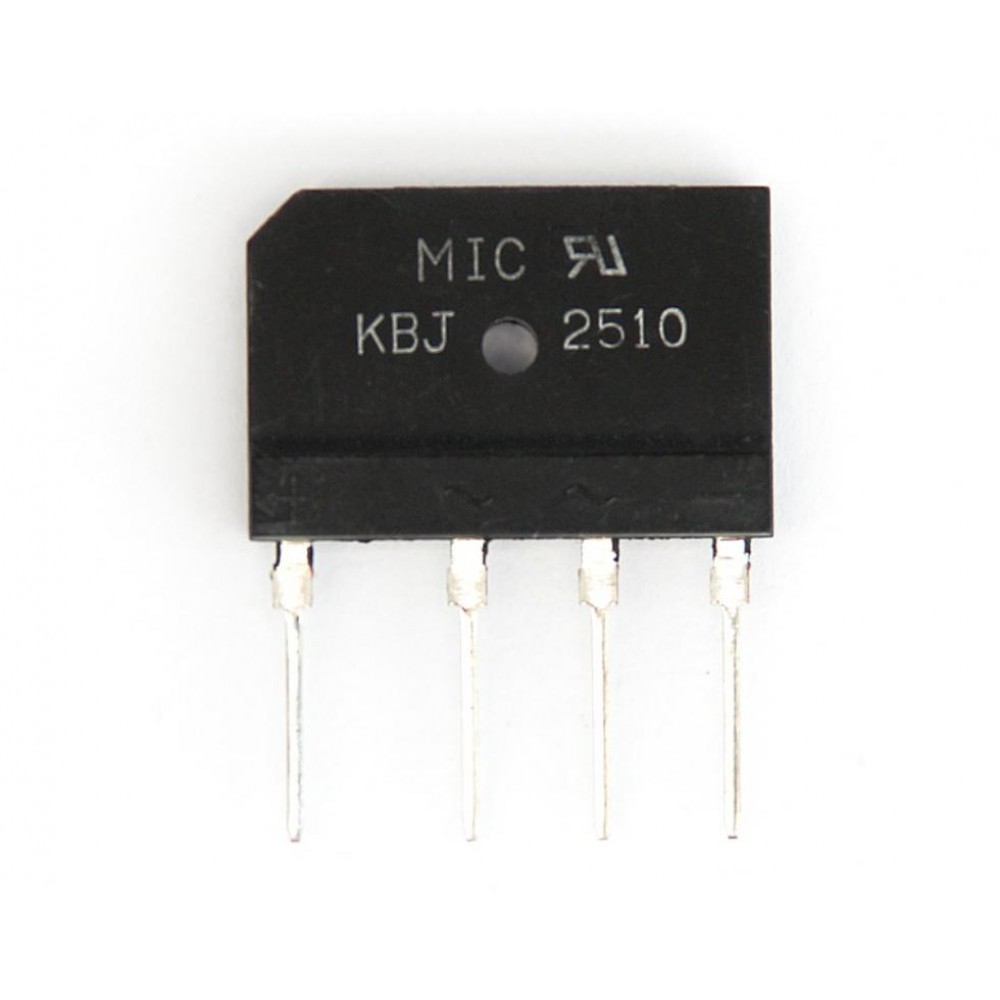

KBJ2510 - однофазний діодний міст із скляно-пасивованими переходами, призначений для випрямлення змінного струму в постійний. Завдяки високій потужності, компактному дизайну та надійності, він ідеально підходить для джерел живлення та інших високопотужних електронних пристроїв.
Основні характеристики
- Номінальна зворотна напруга: 1000 В.
- Середній випрямлений струм: 25 А (з радіатором).
- Максимальний імпульсний струм: 240 А (8,3 мс, 25°C).
- Зворотний струм витоку: до 5 µА при 25°C.
- Робочий температурний діапазон: -55…+150 °C.
- Вага: 4.1442 г.
- Специфікації
| Параметр | Значення |
|---|---|
| Повторювана зворотна напруга (VRRM) | 1000 В |
| RMS напруга (VRMS) | 700 В |
| Постійна блокуюча напруга (VDC) | 1000 В |
| Середній випрямлений струм (IF(AV)) | 25 А (з радіатором), 2.6 А (без радіатора) |
| Імпульсний струм (IFSM) | 240 А (25°C), 192 А (125°C) |
| Зворотний струм витоку (IR) | 5 µА (25°C), 100 µА (125°C) |
| Пряме падіння напруги (VF) | 1.05 В при 12.5 А |
| Типова ємність переходу (CJ) | 90 пФ |
| Діапазон температур | -55…+150 °C |
Інструкція
-
Переконайтеся, що параметри пристрою відповідають вимогам вашої схеми.
-
Підключіть входи діодного мосту (~) до джерела змінного струму.
-
Під'єднайте виходи (+ та -) до вашого навантаження.
-
Використовуйте радіатор для стабільної роботи при великих струмах.
-
Уникайте перевищення граничних характеристик для забезпечення надійної роботи.
KBJ2510, діодний міст, випрямляч змінного струму, скляно-пасивований діодний міст, високоефективний міст, потужний діодний міст, компактний випрямляч, 25А діодний міст, електронний компонент.
діодний міст KBJ2510, пасивований випрямляч, потужний діодний міст, випрямлення струму, високоефективний випрямляч.
Datasheet KBJ2510 pdf
| Діоди | |
| Конфігурація діода | Випрамляючий |
| Корпус | |
| Максимальна зворотня напруга | 1000 Вольт |
| Максимальний прямий струм | 25.0 А |
