Мікросхема FAN7529 || SOP-8 Опис FAN7529 - ШІМ-контролер для активного коректора коефіцієнта потужності (PFC), призначений для використання у імпульсних блоках живлення. Мікросхема забезпечує стабільну синусоїда... Читати далі...
Характеристики

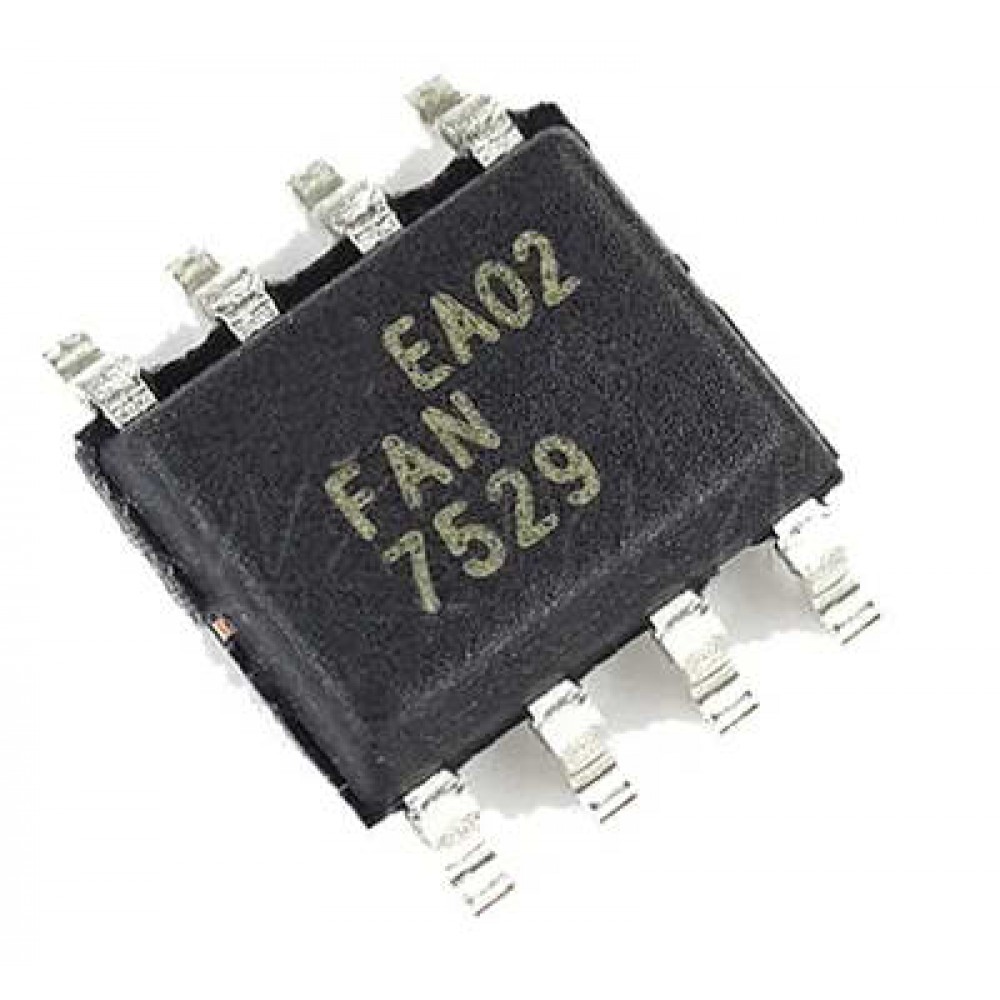

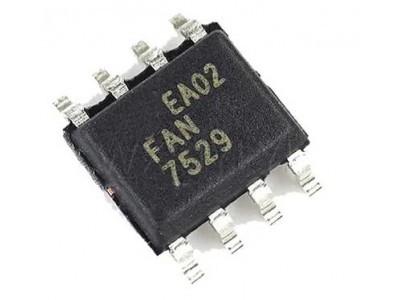

Мікросхема FAN7529 || SOP-8
Опис
FAN7529 - ШІМ-контролер для активного коректора коефіцієнта потужності (PFC), призначений для використання у імпульсних блоках живлення. Мікросхема забезпечує стабільну синусоїдальну форму струму та мінімізує гармонічні спотворення, що дозволяє підвищити ефективність пристрою та відповідність стандартам енергоспоживання. Виконує керування PFC-ступенем за топологією Boost у діапазоні напруг до 300-400 В.
Основні характеристики
- Тип: контролер активного PFC
- Корпус: SOP-8
- Робоча напруга живлення: 10-22 В
- Опорна напруга (Vref): 7,5 В ±2 %
- Робоча частота: до 300 кГц
- Споживаний струм (в режимі роботи): 5 мА
- Тип керування: критичний режим (CRM)
- Інтегрований компаратор перевантаження по струму
- Захист від перевищення напруги (OVP)
- Захист від низької напруги живлення (UVLO)
- Температурний діапазон: від −25 °C до +125 °C
Специфікація
| Параметр | Значення |
|---|---|
| Тип мікросхеми | Контролер PFC |
| Корпус | SOP-8 |
| Напруга живлення (Vcc) | 10-22 В |
| Опорна напруга | 7,5 В ±2 % |
| Робоча частота | до 300 кГц |
| Робочий струм | 5 мА (тип.) |
| Температура роботи | −25 °C ... +125 °C |
| Захисти | OVP, UVLO, OCP |
| Тип роботи | Critical Conduction Mode (CRM) |
| Виробник | ON Semiconductor / Fairchild |
Інструкція
- Підключіть вивід VCC до стабілізованого джерела 12-18 В.
- Вхід INV під'єднується до дільника напруги з вихідної шини для контролю рівня напруги.
- Вивід MULT з'єднується з випрямленою мережею через резистор для формування опорної синусоїди.
- Вивід CS підключається до вимірювального резистора струму котушки індуктивності.
- Вивід GATE використовується для керування зовнішнім MOSFET транзистором.
- Для правильного запуску системи використовуйте RC-ланцюг для м'якого старту та фільтрацію шумів.
FAN7529, FAN7529 SOP-8, контролер PFC, ШІМ контролер FAN7529, мікросхема FAN7529, PFC контролер SOP-8, FAN7529 datasheet, FAN7529 controller, FAN7529 ON Semiconductor, FAN7529 Fairchild, активний PFC контролер, FAN7529 схема, FAN7529 pinout, FAN7529 застосування, PFC мікросхема, FAN7529 boost converter, FAN7529 блок живлення, FAN7529 8pin, FAN7529 regulator, FAN7529 CRM, FAN7529 critical conduction mode
мікросхема FAN7529, контролер FAN7529 SOP-8, FAN7529 купити Україна, FAN7529 PFC контролер, FAN7529 для блока живлення, FAN7529 ШІМ контролер, FAN7529 активний PFC, FAN7529 схема підключення, FAN7529 технічні характеристики, FAN7529 аналог, FAN7529 datasheet pdf, FAN7529 ціна, FAN7529 ON Semiconductor, FAN7529 Fairchild Semiconductor, FAN7529 pinout
Документація fan7529 pdf
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 13.0V |
| Вихідна напруга, В | |
| Максимальний струм навантаження, А | 0.5 А |
| Тип | PFC - контролер |
| Частота, Мгц | 350 kHz |
| Корпус | SOP-8 |
| Аналоги | |
