Скорочений опис
Datasheet GBJ3510 pdf Повний опис GBJ3510 - однофазний діодний міст, розроблений для ефективного випрямлення змінного струму в постійний. Завдяки скляно-пасивованій конструкції, високій потужності та низькому зворо... Читати далі...
Характеристики
- Код товару: 0900029
- Наявність: На складі 9

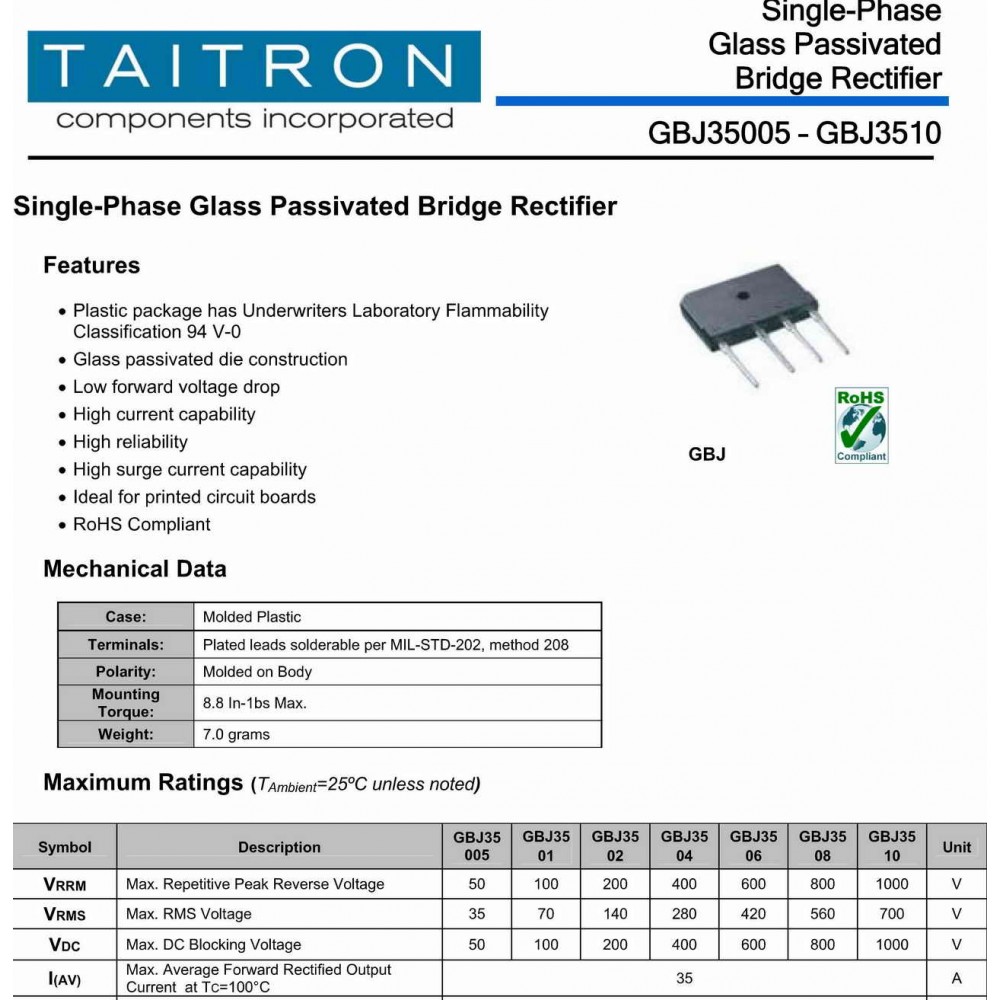

Datasheet GBJ3510 pdf
Повний опис

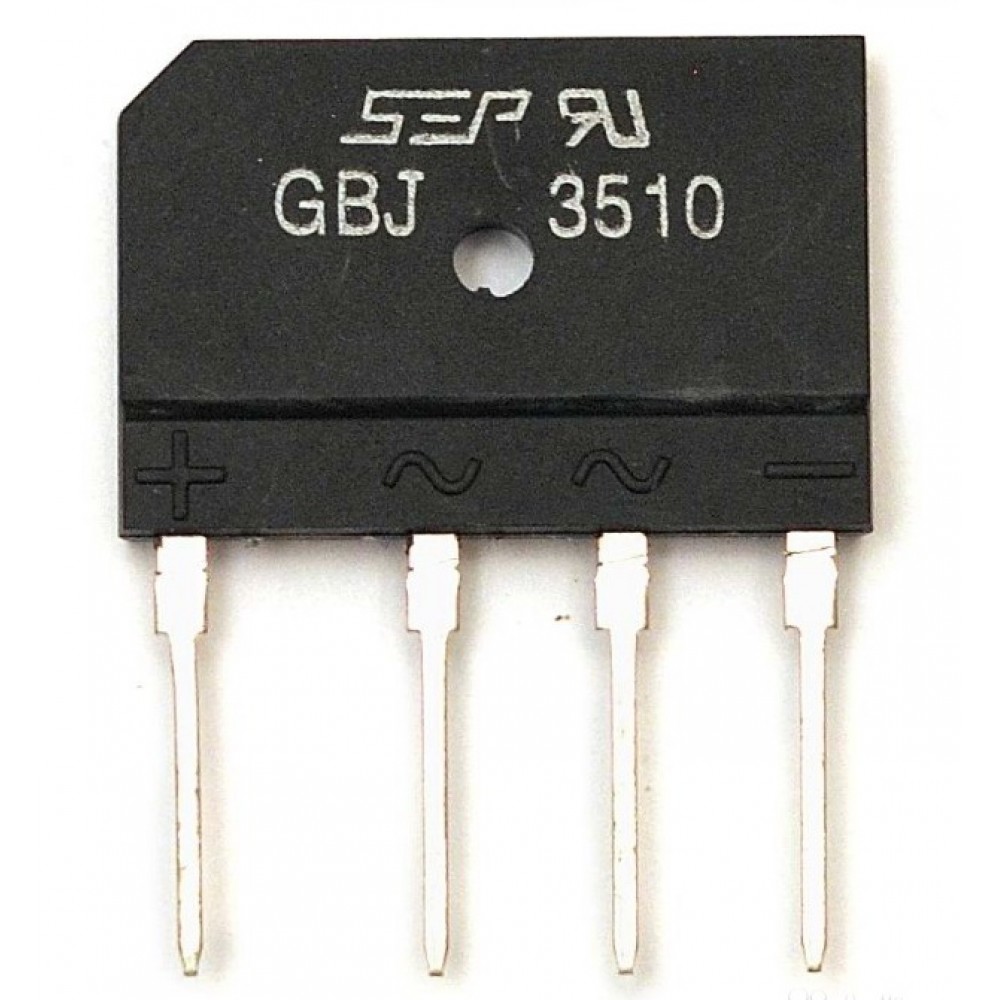

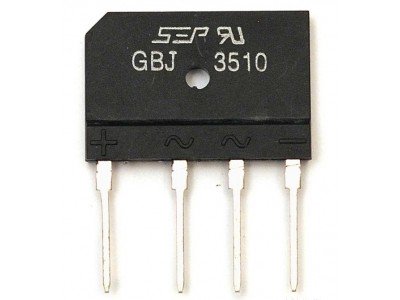

GBJ3510 - однофазний діодний міст, розроблений для ефективного випрямлення змінного струму в постійний. Завдяки скляно-пасивованій конструкції, високій потужності та низькому зворотному струму, пристрій ідеально підходить для застосування в промислових і побутових електронних пристроях.
Основні характеристики
- Номінальна зворотна напруга: 1000 В.
- Середній випрямлений струм: 35 А (з радіатором).
- Максимальний імпульсний струм: 400 А (8,3 мс, 25°C).
- Низький зворотний струм: 10 µА при 25°C.
- Робочий температурний діапазон: -55…+150 °C.
- Вага: 6.6 г.
Специфікації
| Параметр | Значення |
|---|---|
| Повторювана зворотна напруга (VRRM) | 1000 В |
| RMS напруга (VRMS) | 700 В |
| Постійна блокуюча напруга (VDC) | 1000 В |
| Середній випрямлений струм (IF(AV)) | 35 А (з радіатором), 3.6 А (без радіатора) |
| Імпульсний струм (IFSM) | 400 А (25°C) |
| Зворотний струм витоку (IR) | 10 µА (25°C), 500 µА (125°C) |
| Пряме падіння напруги (VF) | 1.1 В при 17.5 А |
| Типова ємність переходу (CT) | 150 пФ |
| Діапазон температур | -55…+150 °C |
Інструкція
-
Переконайтеся, що параметри пристрою відповідають вимогам вашої схеми.
-
Підключіть входи діодного мосту (~) до джерела змінного струму.
-
Під'єднайте виходи (+ та -) до вашого навантаження.
-
Використовуйте радіатор для забезпечення стабільної роботи при великих струмах.
-
Уникайте перевищення граничних характеристик для забезпечення надійної роботи.
GBJ3510, діодний міст, випрямляч змінного струму, скляно-пасивований діодний міст, високоефективний міст, потужний діодний міст, компактний випрямляч, 35А діодний міст, електронний компонент.
діодний міст GBJ3510, пасивований випрямляч, потужний діодний міст, випрямлення струму, високоефективний випрямляч.
| Діоди | |
| Конфігурація діода | Випрамляючий |
| Корпус | GBJ |
| Максимальна зворотня напруга | 1000 Вольт |
| Максимальний прямий струм | 35.0 А |
