Скорочений опис
Опис FSCQ0765RT - високоефективний напівпровідниковий пристрій серії FPS™ (Fairchild Power Switch) для використання в імпульсних блоках живлення з мінімальними зовнішніми компонентами. Завдяки інтеграції PWM-контро... Читати далі...
Характеристики
Опис

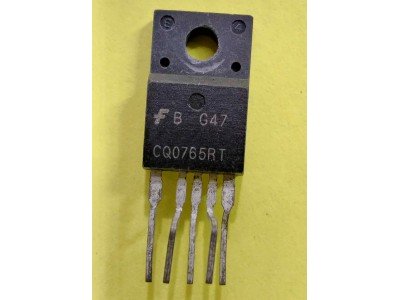

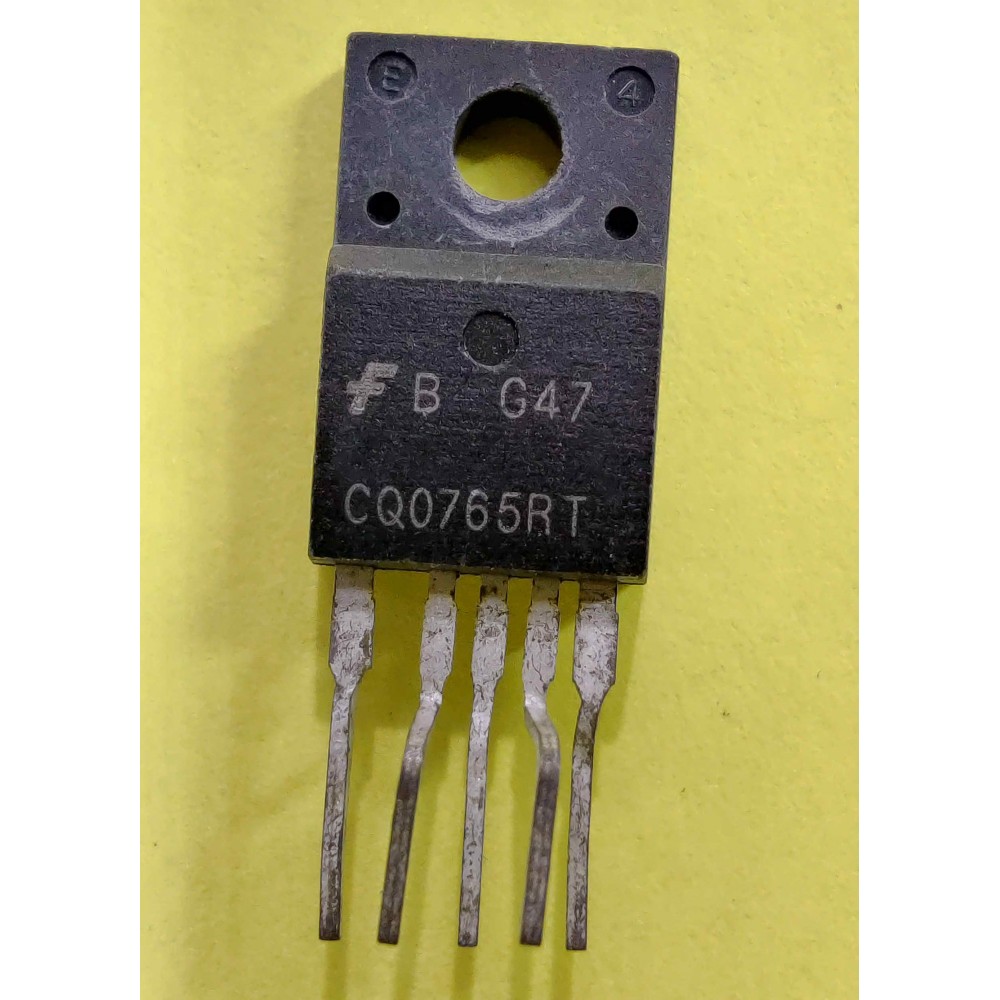

FSCQ0765RT - високоефективний напівпровідниковий пристрій серії FPS™ (Fairchild Power Switch) для використання в імпульсних блоках живлення з мінімальними зовнішніми компонентами. Завдяки інтеграції PWM-контролера, SenseFET, захистів та функції Soft-Start, ця мікросхема ідеально підходить для економічних і компактних рішень.
Основні характеристики
- Оптимізований для квазірезонансних перетворювачів (QRC).
- Висока ефективність (>83%) і низьке енергоспоживання в режимі очікування (<1 Вт).
- Вбудовані захисти: від перенапруги, перевантаження, перегріву, аномального струму.
- Частота перемикання: 20 кГц.
- Вихідна потужність: до 100 Вт (230 VAC), до 85 Вт (85–265 VAC).
- Вбудована функція м'якого старту (Soft-Start) на 20 мс.
Специфікації
| Параметр | Значення |
|---|---|
| Вхідна напруга (Vcc) | до 20 В |
| Напруга на Drain (VDS) | до 650 В |
| Вихідна потужність | до 100 Вт (230 VAC) |
| Максимальний струм Drain | 3.8 А |
| Захист від перегріву | 150 °C |
| Корпус | TO-220F-5L |
Інструкція
- Підключіть пристрій відповідно до типової схеми, зазначеної в datasheet.
- Забезпечте радіатор для відведення тепла при великих навантаженнях.
- Використовуйте рекомендовані зовнішні компоненти (конденсатори, діоди, резистори).
- Перевірте правильність налаштування захистів і синхронізації.
FSCQ0765RT, FPS™, квазірезонансний перетворювач, імпульсний блок живлення, напівпровідниковий пристрій, високоефективний контролер, SenseFET, Fairchild Power Switch.
FSCQ0765RT мікросхема, квазірезонансний блок живлення, високоефективний FPS™, регулятор напруги FSCQ0765RT, імпульсний перетворювач.
Документація fscq0765rt pdf
| Електронні компоненти | |
| Корпус | TO-220-5 |
| Аналоги | |
| Тип | PWM- контролер |
| Потужність, Вт | 100 Вт |
| Напруга живлення, В max | 20.0 Вольт |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 260AVC |
| Максимальний струм навантаження, А | 7.0 А |
| Частота, Мгц | 22 kHz |
