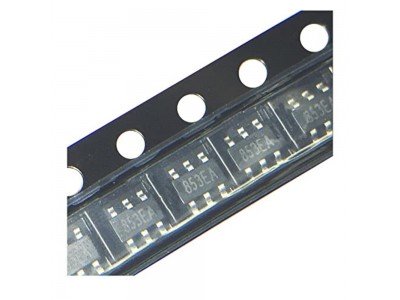

SP6853 || PWM - контролер SOT23-6

SP6853 – Опис та технічні характеристики

    SP6853 – це контролер для імпульсних джерел живлення (SMPS), що працює в зеленому режимі (Green Mode), забезпечуючи високу ефективність та низьке споживання енергії. Контролер має вбудовані функції захисту та автоматичне регулювання, що робить його ідеальним для застосування в адаптерах живлення, зарядних пристроях та відкритих джерелах живлення.

Основні характеристики SP6853:

1. Функціональність:

   • Режим Green Mode: Знижене енергоспоживання у режимі очікування.
   • Початковий струм: Дуже низький стартовий струм (<20µA).
   • Захист від заниженої напруги (UVLO).
   • Контроль у режимі струму: Забезпечує стабільне керування живленням.
   • Функція Leading-Edge Blanking (LEB): Зменшує вплив шумів на ланцюг вимірювання струму.
   • Захист від перевантаження (OLP): Покращений захист при коротких замиканнях та перевантаженнях.
   • Захист від перенапруги (OVP): Перехід з режиму циклу за циклом до режиму хиккап (hiccup mode).

2. Електричні параметри:

   • Вхідна напруга (VCC): 7 – 36 В.
   • Частота роботи (RT): Регульована частота, типово 60-75 кГц.
   • Максимальна робоча частота (FOSC): 75 кГц.
   • Режим Green Mode частота (FOSC(GM)): 22 кГц.

3. Захист та безпека:

   • Захист від перевантаження по струму (OCP).
   • Захист від перенапруги (OVP).
   • Захист від заниженої напруги (UVLO).
   • Захист від перегріву (OTP).
   • Захист від короткого замикання (SCP).

4. Інші особливості:

   • М'який старт (Soft-Start): Запобігає високим пусковим струмам.
   • Потужність драйвера: 300 мА.
   • Вбудована компенсація нахилу: Поліпшує стабільність.

5. Корпус:

   • SOT-23-6L та DIP-8P: Компактний корпус для зручної інтеграції.

Технічні параметри:

Застосування SP6853:

• Адаптери живлення: Забезпечує ефективне перетворення енергії для зарядних пристроїв.
• Зарядні пристрої: Використовується для зарядки різних пристроїв, таких як смартфони, планшети тощо.
• PC 5V Standby Power: Застосовується для забезпечення резервного живлення комп'ютерів.
• Відкриті джерела живлення: Використовується у відкритих блоках живлення.

• Купити SP6853
• SP6853 технічні характеристики
• SP6853 контролер PWM
• SP6853 в зеленому режимі
• SP6853 для адаптерів живлення
• SP6853 для зарядних пристроїв
• Інтегральна схема SP6853
• SP6853 для побутової техніки
• Енергоефективний контролер SP6853
• SP6853 захист від перенапруги
• SP6853 для промислових додатків
• SP6853 для імпульсних джерел живлення

Короткий огляд:

  SP6853 – це високоефективний контролер для імпульсних джерел живлення, що працює в зеленому режимі, забезпечуючи високу ефективність та низьке споживання енергії. Завдяки широкому діапазону вхідної напруги, вбудованим функціям захисту та регульованій частоті роботи, цей контролер є ідеальним вибором для адаптерів живлення, зарядних пристроїв та відкритих джерел живлення. Компактні корпуси SOT-23-6L та DIP-8P дозволяють легко інтегрувати SP6853 у різні додатки, забезпечуючи ефективне та надійне управління живленням.
Документація SP6853 pdf

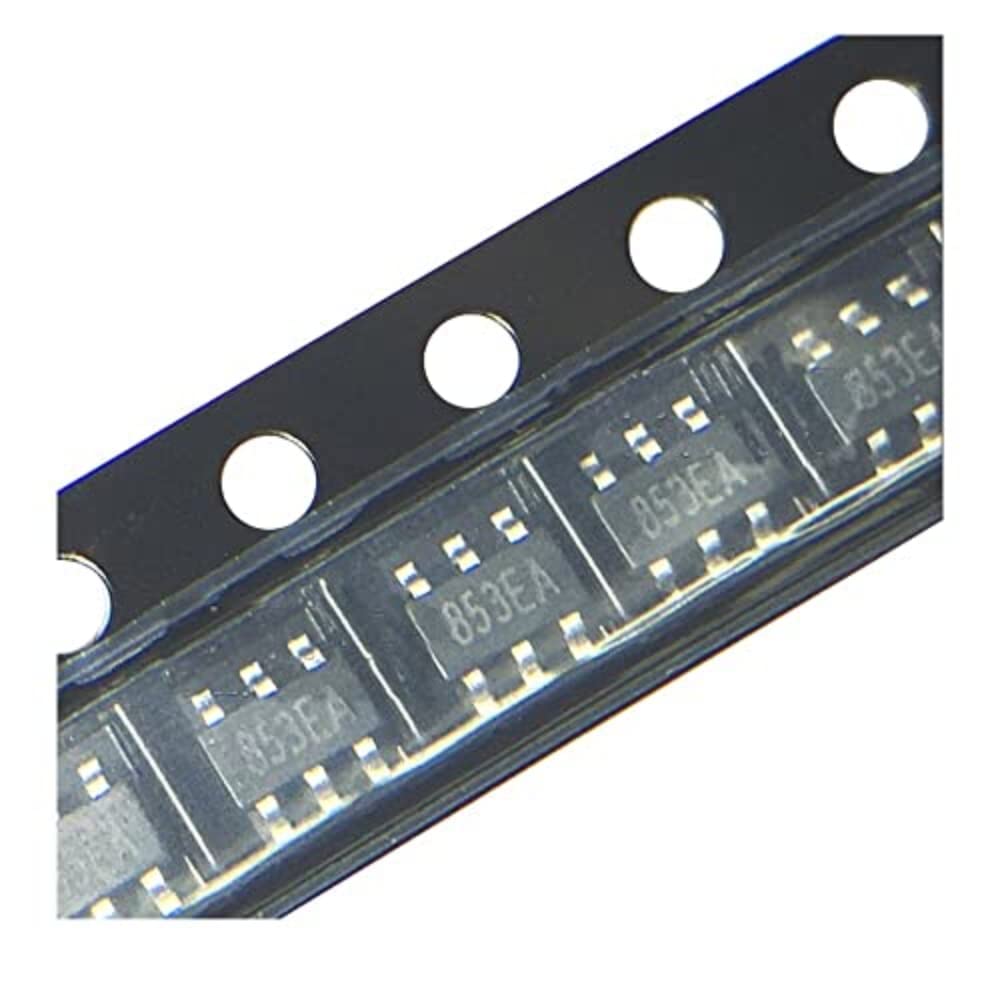

Кодування:
- 853EA
