Штекер BNC під кабель RG-213, RG-8
Опис

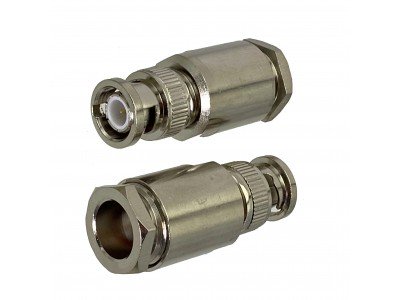

Штекер BNC призначений для монтажу на коаксіальний кабель RG-213, RG-8 та інші сумісні кабелі аналогічного діаметра. Роз'єм використовується для створення радіочастотних кабельних збірок, підключення антен, радіостанцій, вимірювального обладнання, передавачів, приймачів та інших пристроїв із BNC-гніздом.

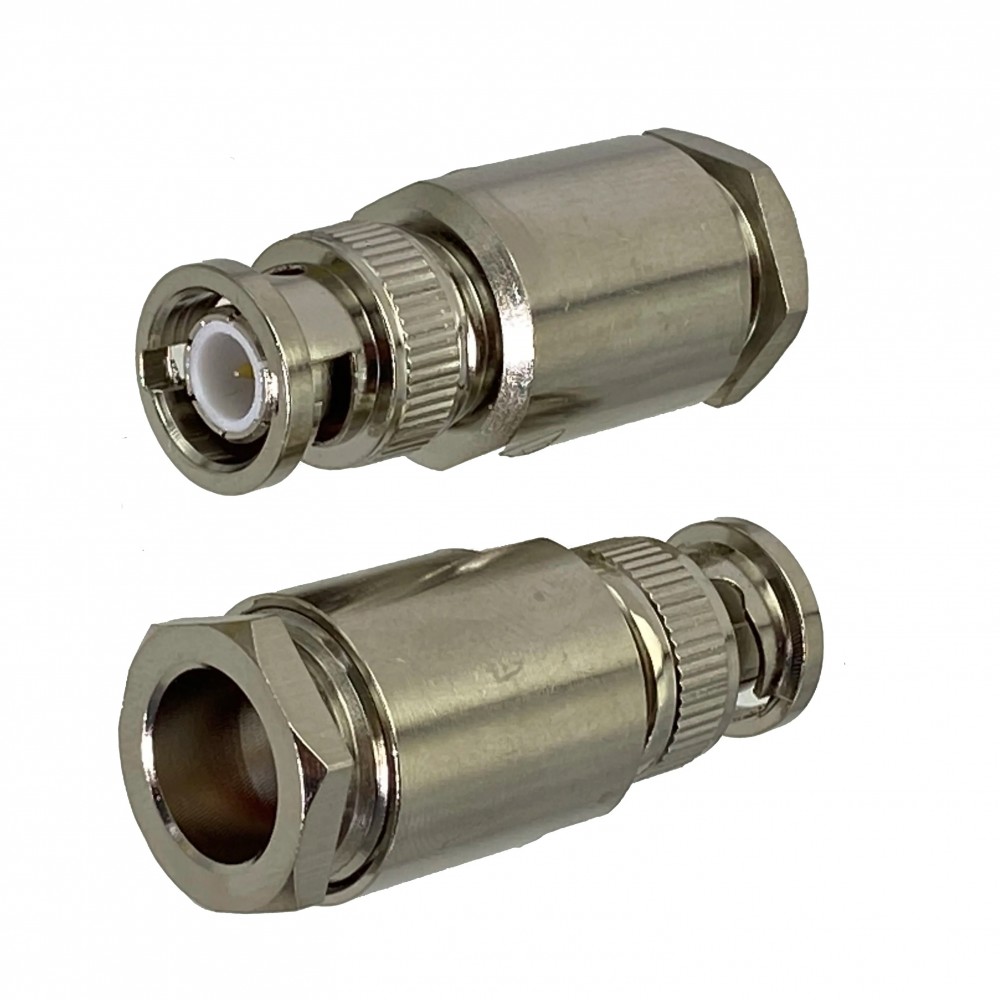

Конструкція роз'єму складається з металевого корпусу, окремого центрального контакту, діелектричної вставки та задньої притискної гайки. Центральна жила кабелю припаюється до окремого контакту, після чого контакт встановлюється всередину корпусу. Обплетення та зовнішня оболонка кабелю фіксуються затискним механізмом під час закручування задньої гайки.

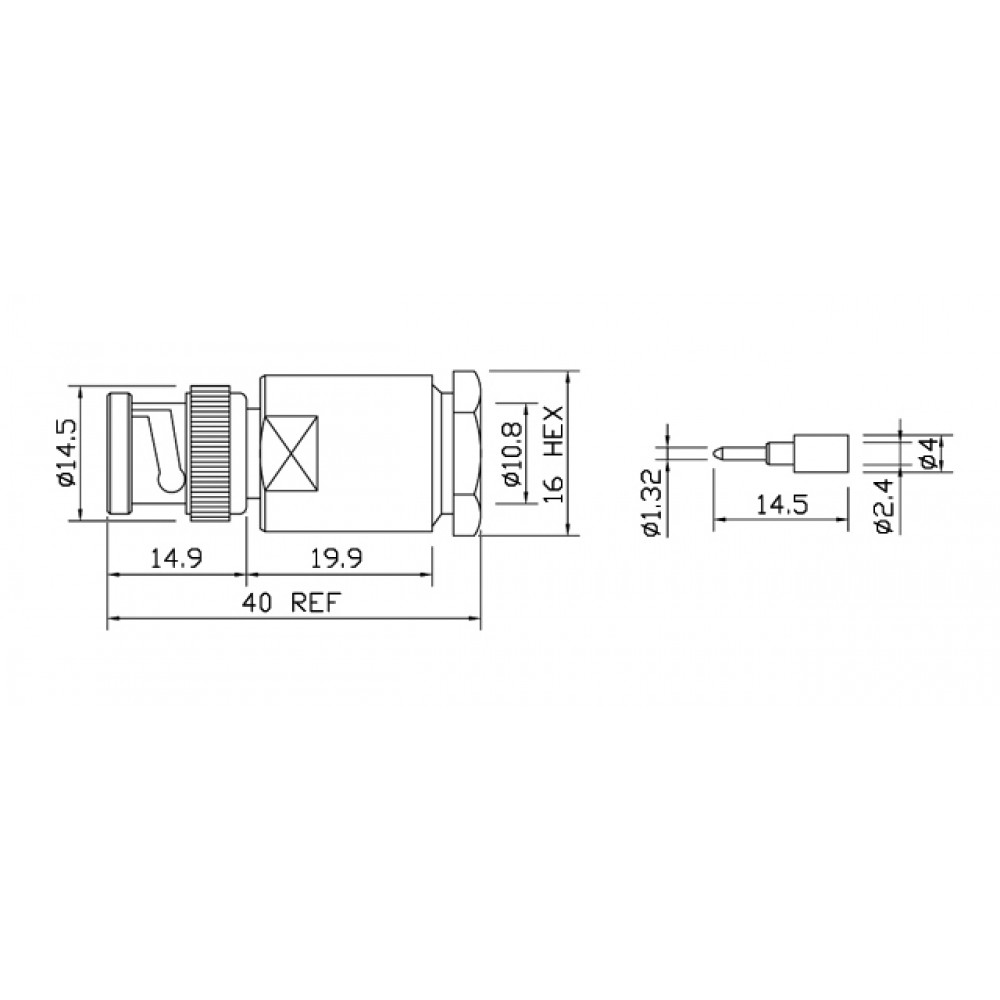

BNC-інтерфейс має байонетний механізм з'єднання. Для підключення роз'єм вставляється у відповідне гніздо та повертається приблизно на чверть оберту. Така конструкція забезпечує швидке підключення без використання інструментів. На фото також зазначені габарити корпусу: загальна довжина близько 40 мм, діаметр передньої частини близько 14,5 мм, задня гайка під ключ 16 мм.
Основні характеристики
- Тип виробу: коаксіальний радіочастотний роз'єм
- Серія роз'єму: BNC
- Тип роз'єму: штекер
- Англійське позначення: BNC male, BNC plug
- Виконання: пряме
- Призначення: монтаж на коаксіальний кабель
- Основний сумісний кабель: RG-213
- Додаткова сумісність: RG-8 та кабелі аналогічної конструкції
- Хвильовий опір: 50 Ом
- Тип з'єднання BNC: байонетний
- Спосіб монтажу центральної жили: пайка
- Спосіб фіксації кабелю: притискна гайка
- Центральний контакт: окремий штир
- Кількість контактів: 1 центральний та зовнішній екран
- Орієнтація корпусу: пряма
- Матеріал корпусу: метал
- Покриття корпусу: нікельоване
- Матеріал ізолятора: діелектрик білого кольору
- Колір: сріблястий
- Монтажний інструмент: паяльник і гайковий ключ
- Повторне розбирання: можливе
RG-213 належить до 50-омних коаксіальних кабелів, а BNC-роз'єми такого виконання застосовуються у 50-омних радіочастотних трактах.
Специфікація
| Параметр | Значення |
|---|---|
| Тип роз'єму | BNC |
| Конфігурація | Штекер |
| Позначення | BNC male |
| Виконання | Пряме |
| Хвильовий опір | 50 Ом |
| Основний тип кабелю | RG-213 |
| Сумісний кабель | RG-8 |
| Тип кабелю | Коаксіальний |
| Механізм з'єднання | Байонетний |
| Монтаж центрального контакту | Пайка |
| Фіксація обплетення | Затискна гайка |
| Центральний контакт | Знімний |
| Корпус | Металевий |
| Покриття | Нікельоване |
| Колір | Сріблястий |
| Загальна довжина | Приблизно 40 мм |
| Діаметр передньої частини | Приблизно 14,5 мм |
| Довжина передньої частини | Приблизно 14,9 мм |
| Довжина основного корпусу | Приблизно 19,9 мм |
| Розмір задньої гайки | 16 мм HEX |
| Діаметр центрального контакту | Приблизно 1,32 мм |
| Діаметр задньої частини контакту | Приблизно 2,4 мм |
| Загальна довжина контакту | Приблизно 14,5 мм |
| Тип монтажу | На кабель |
Розміри наведені відповідно до креслення товару та можуть мати невеликий виробничий допуск.
Конструкція роз'єму

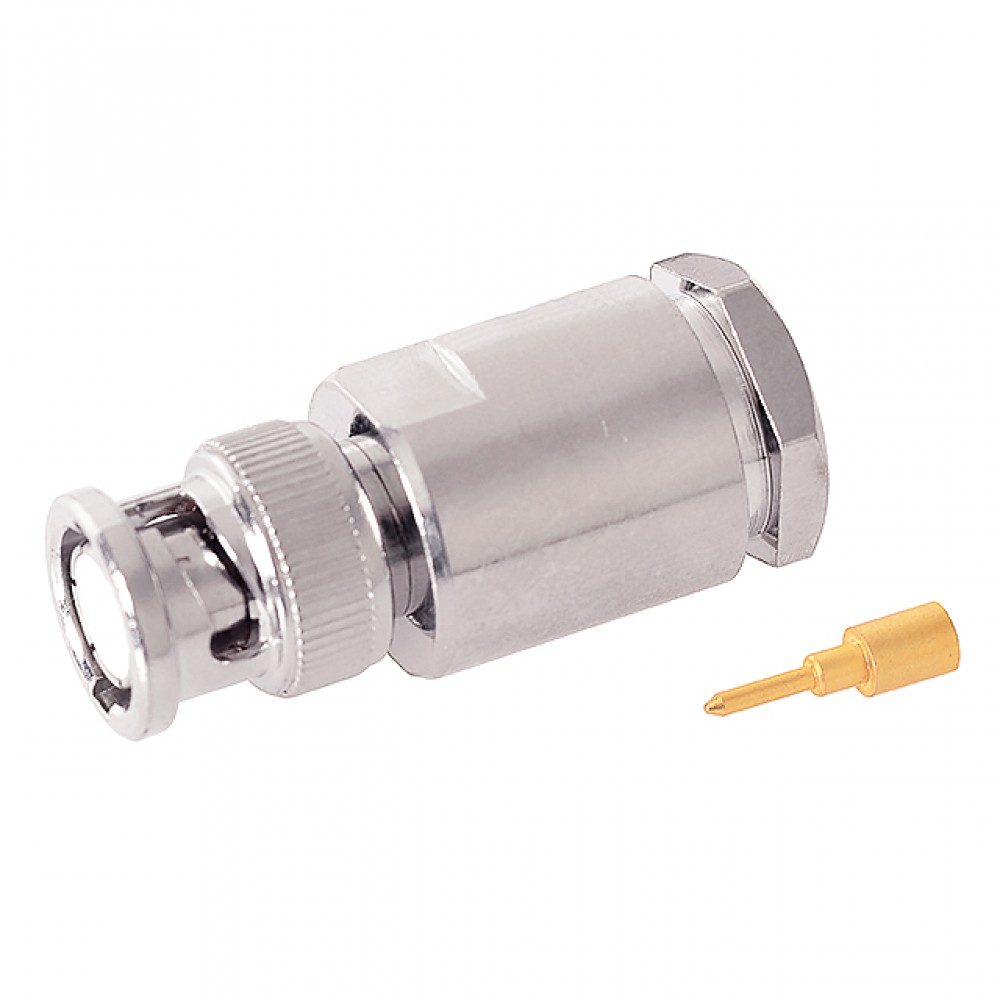

Штекер складається з таких основних елементів:
- корпус BNC із байонетним фіксатором;
- центральний контакт під пайку;
- внутрішній діелектричний ізолятор;
- затискний елемент для обплетення;
- задня шестигранна притискна гайка.
Розбірна конструкція дозволяє встановлювати роз'єм без спеціальних обтискних кліщів. Для монтажу необхідно правильно підготувати кабель, припаяти центральну жилу та надійно затиснути екран.
Інструкція з монтажу
- Відкрутіть задню гайку та розберіть роз'єм.
- Попередньо надягніть гайку та затискні елементи на кабель.
- Обережно зніміть частину зовнішньої оболонки RG-213.
- Розправте або відігніть назад екранувальне обплетення.
- Зніміть частину внутрішньої ізоляції з центральної жили.
- Залудіть центральну жилу кабелю.
- Вставте жилу в отвір центрального контакту.
- Припаяйте центральну жилу, не допускаючи надлишку припою.
- Переконайтеся, що припій не потрапив на зовнішню поверхню контакту.
- Установіть центральний контакт у корпус до правильної фіксації.
- Розмістіть обплетення відповідно до конструкції затиску.
- Вставте кабель у корпус роз'єму.
- Закрутіть задню гайку ключем, утримуючи корпус другим ключем.
- Перевірте відсутність короткого замикання між центральним контактом і корпусом.
- Перевірте електричну цілісність центральної жили та екрана мультиметром.
Рекомендації щодо підготовки кабелю
- Не пошкоджуйте центральну жилу під час зняття ізоляції.
- Не залишайте окремі дротинки обплетення біля центрального контакту.
- Використовуйте мінімальну кількість припою.
- Не перегрівайте діелектричну вставку.
- Перед остаточним складанням перевірте правильність розташування всіх деталей.
- Для зовнішнього монтажу додатково герметизуйте місце входу кабелю термоусадкою або самовулканізувальною стрічкою.
- Не допускайте різкого перегинання RG-213 безпосередньо біля роз'єму.
Переваги
- Сумісність із товстим коаксіальним кабелем RG-213
- Стандартний хвильовий опір 50 Ом
- Швидке байонетне підключення
- Монтаж без спеціальних обтискних кліщів
- Паяний центральний контакт
- Міцна металева конструкція
- Надійна фіксація кабелю задньою гайкою
- Можливість повторного розбирання
- Підходить для виготовлення антенних кабельних збірок
- Зручний для ремонту готових коаксіальних кабелів
Роз'єм тип BNC під закрутку на кабель: RG8 RG213 LMR400 RG8 RG214 RG213 RG-214 RG8
| Штекер SMA | |
| Робоча частота, MHz | до 1.0 GHz |
| Імпеданс, Ом | 50 Om |
| Тип роз'єму | BNC |
| Тип кабелю, | RG8, RG-213, RG-214, LMR400, SYV-50-7, RG-165, 7D-FB |
| VSWR | < 1.3 |
