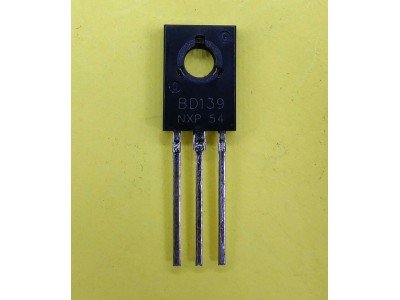

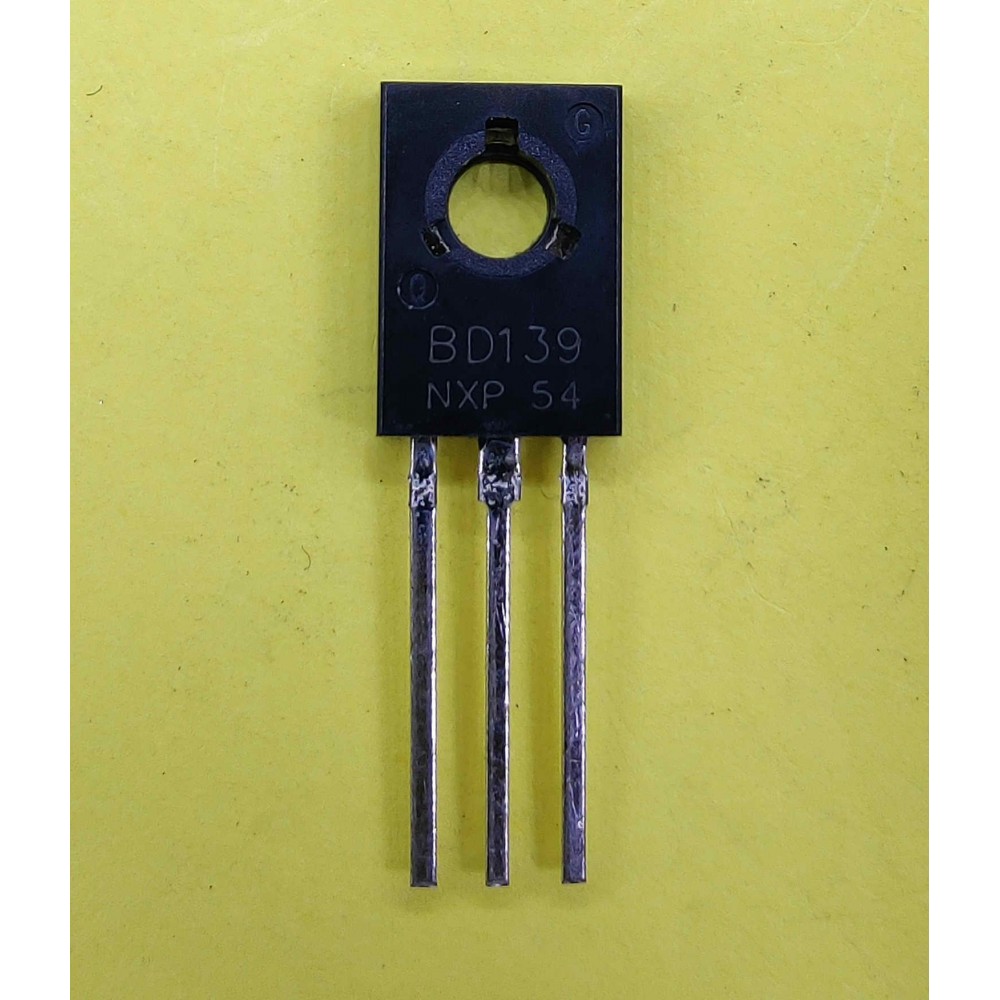

BD139 || Транзистор TO-126 NPN

Опис

   BD139 - NPN біполярний транзистор із низькою напругою пробою, розроблений для застосувань загального призначення, таких як аудіопідсилювачі та драйвери. Транзистор відомий своєю надійністю, високим коефіцієнтом підсилення струму та ефективним розсіюванням потужності. Використовується у комплементарних або напівкомплементарних схемах, де необхідна стабільна робота в широкому діапазоні температур.

Основні характеристики

• Тип транзистора: NPN.
• Максимальна напруга колектор-база (VCBO): 80 В.
• Максимальна напруга колектор-емітер (VCEO): 80 В.
• Максимальна напруга емітер-база (VEBO): 5 В.
• Максимальний струм колектора (IC): 1.5 А (постійний), 3 А (піковий).
• Потужність розсіювання (PC): 12.5 Вт (при TC = 25°C).
• Температурний діапазон роботи: -65°C до +150°C.
• Коефіцієнт підсилення струму (hFE): 40–250 (при VCE = 2 В, IC = 150 мА).
• Корпус: SOT-32.

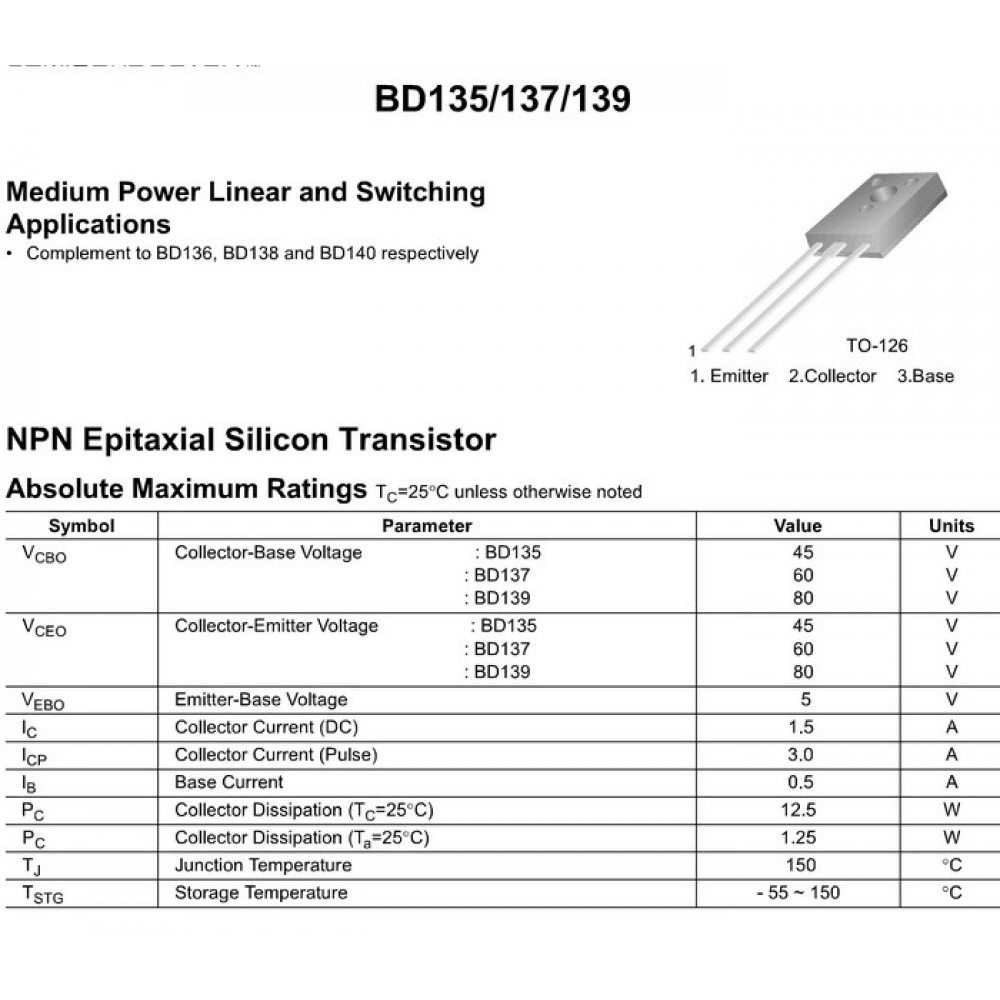

Специфікації

Інструкція з монтажу

1. Підготовка:
   • Перевірте відповідність транзистора до схеми.
2. Монтаж:
   • Закріпіть транзистор на радіаторі для ефективного тепловідведення.
   • Припаяйте виводи до друкованої плати:
     • Вивід 1: База.
     • Вивід 2: Колектор.
     • Вивід 3: Емітер.
3. Експлуатація:
   • Використовуйте в межах рекомендованих параметрів для забезпечення надійності.

BD139, NPN транзистор, біполярний транзистор, аудіопідсилювач, транзистор для драйверів, транзистор SOT-32.

транзистор BD139, NPN біполярний транзистор, транзистор для підсилювачів, транзистор для драйверів, SOT-32 корпус.

Datasheet BD139 pdf
