Транзистор BU806 (400V*8A*60W) (TO-220) n-p-n Опис: BU806 — швидкодіючий Дарлінгтон NPN транзистор у пластиковому корпусі TO-220. Включає інтегрований антипаралельний діод колектор-емітер і діод прискорення... Читати далі...
Характеристики
- Код товару: 4800050
- Наявність: Очікується 2-3 дня 0

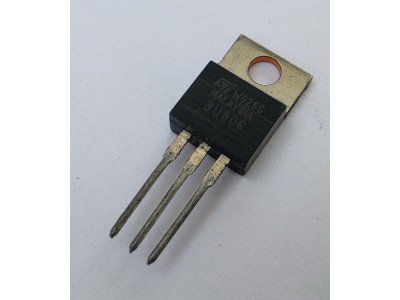

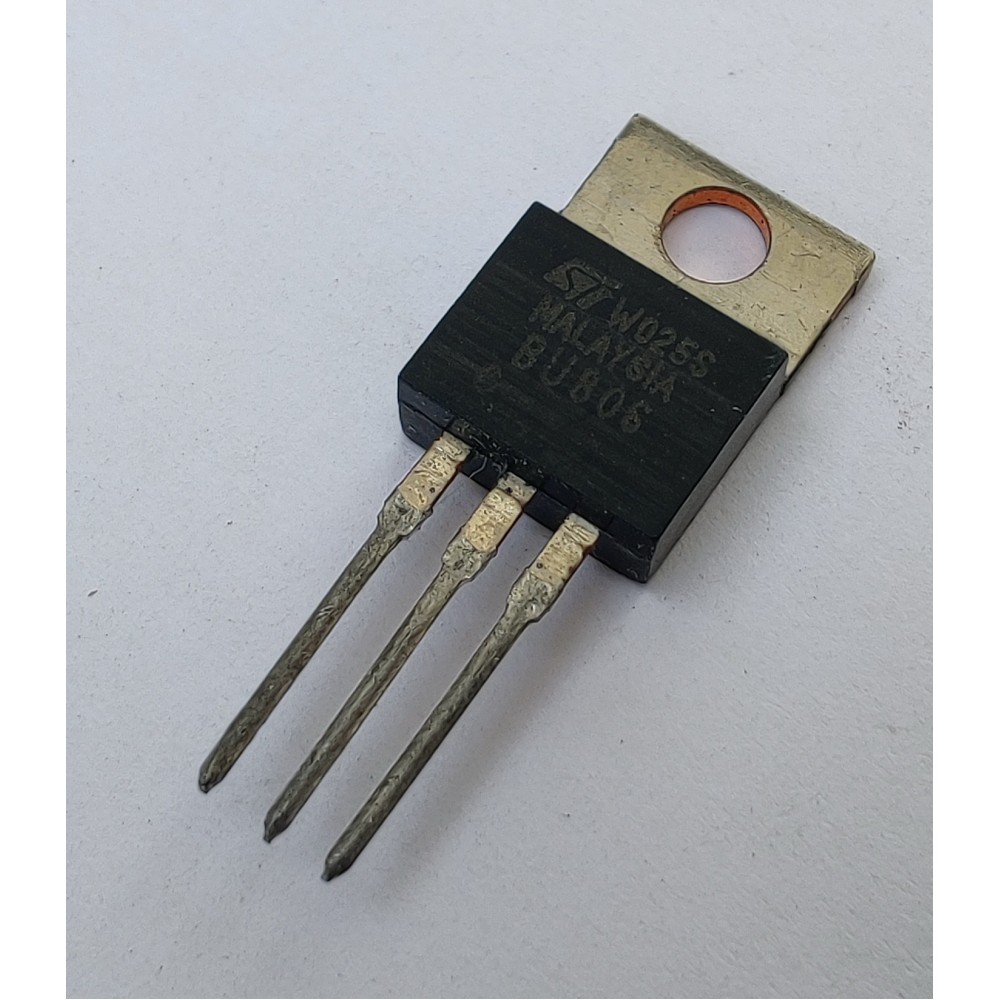

Транзистор BU806 (400V*8A*60W) (TO-220) n-p-n
-
Опис:
BU806 — швидкодіючий Дарлінгтон NPN транзистор у пластиковому корпусі TO-220. Включає інтегрований антипаралельний діод колектор-емітер і діод прискорення бази-емітер. Використовується в схемах горизонтальної розгортки для монохромних телевізорів. -
Технічна інформація:
- Напруга колектор-база (VCBO): 400V.
- Напруга колектор-емітер (VCEO): 200V.
- Струм колектора (IC): 8A (безперервний), 15A (піковий).
- Струм бази (IB): 2A.
- Потужність розсіювання (Ptot): 60W при температурі корпусу 25°C.
- Температура зберігання (Tstg): від -65°C до 150°C.
- Опір тепловий (Rth j-c): 2.08°C/Вт.
-
Призначення:
Використовується у схемах горизонтальної розгортки монохромних телевізорів та в схемах, де потрібне швидке перемикання і середня напруга. -
BU806, NPN транзистор, Дарлінгтон, швидкодіючий транзистор, горизонтальна розгортка, транзистор для телевізорів, середньовольтний транзистор.
-
BU806 транзистор, NPN Дарлінгтон транзистор, швидкодіючий транзистор для телевізорів, транзистор горизонтальної розгортки.

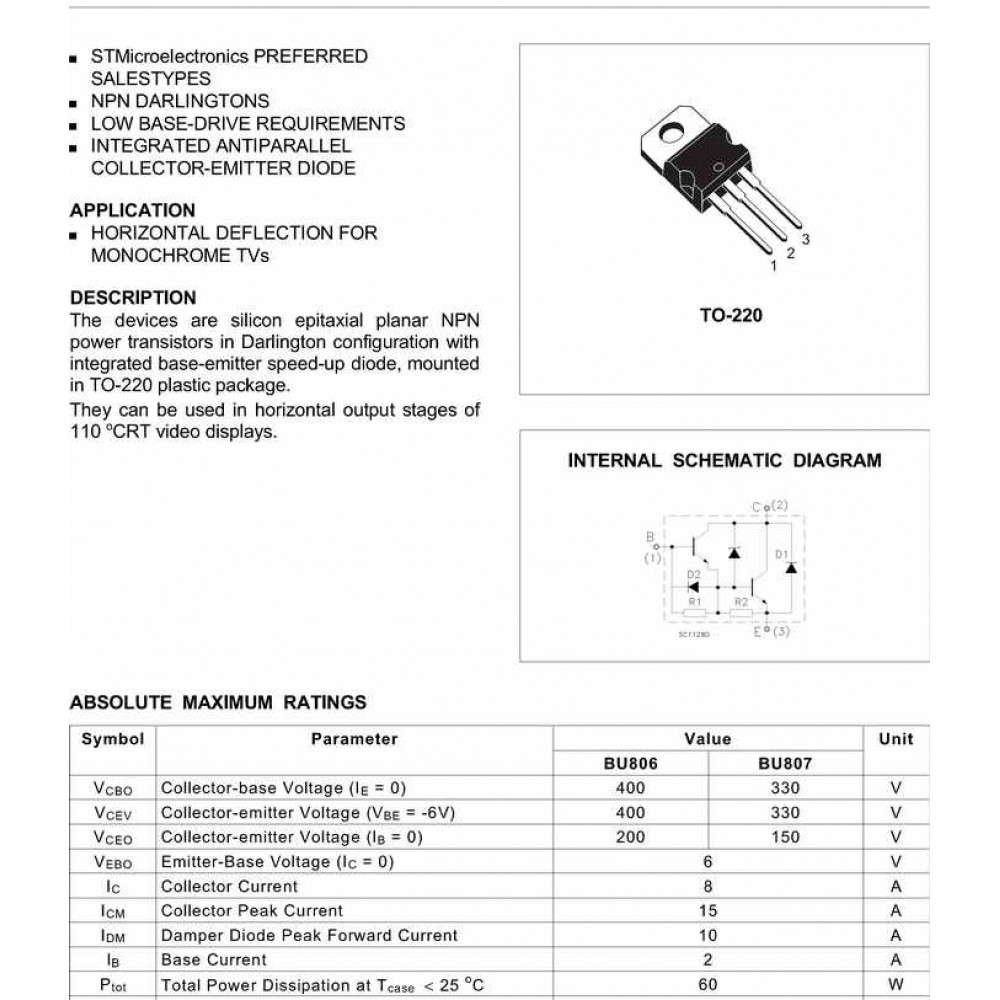

Документація BU806 pdf
| Транзистори | |
| Корпус | TO-220 |
| Тип транзистора | Дарлінтонг |
| Канал | N-P-N |
| Максимальна напруга, В | Напруга колектор-база (VCBO): 400V. |
| Максимальний струм, А | 8.0 А |
| Максимальна потужність розсіювання, Вт | 60 Вт |
| Опір сток-витік у відкритому стані, Ом | |
