Скорочений опис

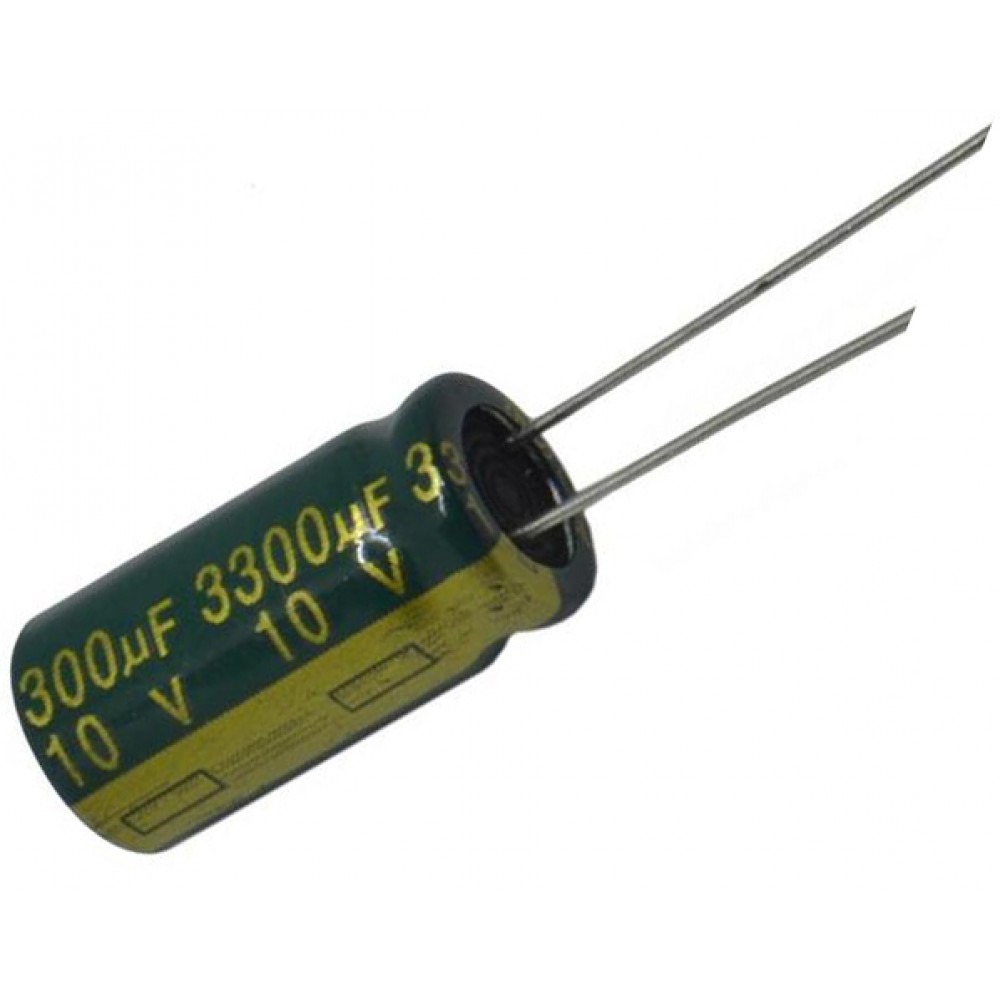

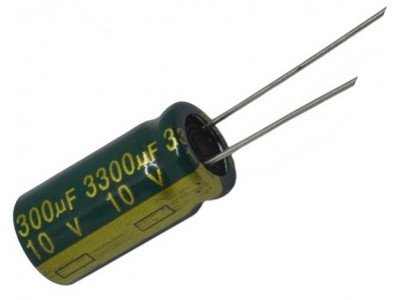

Електролітичний конденсатор 3300 мкФ 10В 105°C у корпусі 10×19 мм використовується для фільтрації пульсацій, згладжування напруги та стабілізації живлення у низьковольтних електронних схемах. Завдяки високій ємності ... Читати далі...
Характеристики
Електролітичний конденсатор 3300 мкФ 10В 105°C у корпусі 10×19 мм використовується для фільтрації пульсацій, згладжування напруги та стабілізації живлення у низьковольтних електронних схемах.
Завдяки високій ємності 3300 мкФ та номінальній напрузі 10В, цей конденсатор чудово підходить для блоків живлення, стабілізаторів напруги, материнських плат, аудіотехніки, LED-драйверів та цифрових пристроїв.
Основні характеристики
- Тип: Алюмінієвий електролітичний конденсатор
- Ємність: 3300 мкФ
- Номінальна напруга: 10 В
- Робоча температура: від -40°C до +105°C
- Габарити (D×H): 10 × 19 мм
- Полярність: Так (мінусовий висновок позначений на корпусі)
- Тип виводів: Радіальні (прямі висновки для монтажу на друковану плату)
- Термін служби: до 5000 годин при 105°C
- ESR (еквівалентний послідовний опір): ≤ 0.04 Ом @100kHz
Специфікації
| Параметр | Значення |
|---|---|
| Номінальна ємність | 3300 мкФ |
| Номінальна напруга | 10 В |
| Робочий температурний діапазон | -40°C ~ +105°C |
| Допуск ємності | ±20% (стандартний) |
| Максимальний імпульсний струм (ESR, Impedance @ 100kHz) | ≤ 0.04 Ом |
| Максимальний струм витоку (@10В, 2 хвилини) | ≤ 0.003 × C × V (≈ 99 мкА) |
| Термін служби при 105°C | 2000 - 5000 годин |
| Габарити (діаметр × висота) | 10 × 19 мм |
| Вага | ~7 г |
| Діелектрик | Алюмінієвий оксид |
| Конструкція корпусу | Захист від витоку електроліту |
Інструкція з використання
- Переконайтеся у відповідності параметрів – перевірте номінальну напругу та ємність перед встановленням.
- Дотримуйтесь полярності підключення – мінусовий висновок позначений на корпусі.
- Не перевищуйте номінальну напругу (10В) – це може призвести до пошкодження конденсатора.
- Монтуйте конденсатор правильно – радіальні виводи припаяйте відповідно до схеми.
- Забезпечте оптимальні умови роботи – уникайте перегріву понад 105°C.
- Перед демонтажем розряджайте конденсатор, щоб уникнути електричного удару.
Застосування
- Фільтрація пульсацій у низьковольтних блоках живлення
- Стабілізатори напруги та імпульсні перетворювачі
- Материнські плати та мікропроцесорні системи
- Аудіо- та відеотехніка (підсилювачі, звукові процесори)
- Живлення мікроконтролерів та цифрових схем
- LED-драйвери та дисплейні модулі
- Промислові та побутові електронні пристрої
Переваги
✅ Висока ємність (3300 мкФ) – ефективне згладжування пульсацій
✅ Компактний розмір (10×19 мм) – підходить для монтажу в обмеженому просторі
✅ Висока термостійкість (до 105°C) – стабільна робота в екстремальних умовах
✅ Низький ESR (≤ 0.04 Ом) – мінімальні втрати енергії, висока ефективність
✅ Захист від витоку електроліту – тривалий термін служби
конденсатор 3300 мкФ 10В, електролітичний конденсатор 3300 мкФ, конденсатор 10В 105°C, високоякісний конденсатор, конденсатор для блоків живлення, радіальний конденсатор 3300 мкФ, купити конденсатор 10В, конденсатор 3300 мкФ низький ESR, фільтраційний конденсатор для аудіо, стабілізатор напруги конденсатор
конденсатор 3300 мкФ 10В, електролітичний конденсатор 3300 мкФ, конденсатор 10В 105°C, конденсатор 3300 мкФ 10В купити, фільтраційний конденсатор для блоку живлення
| Конденсатори | |
| Номінальна ємність, мкф | 33000 мкф |
| Номінальна напруга, В | 10В |
| Розміри, мм | 10х21 мм |
| Тип | Електролітичний |
| ESR, Ом | |
| Робоча температура, °C | -40°C ~ +105°C |
